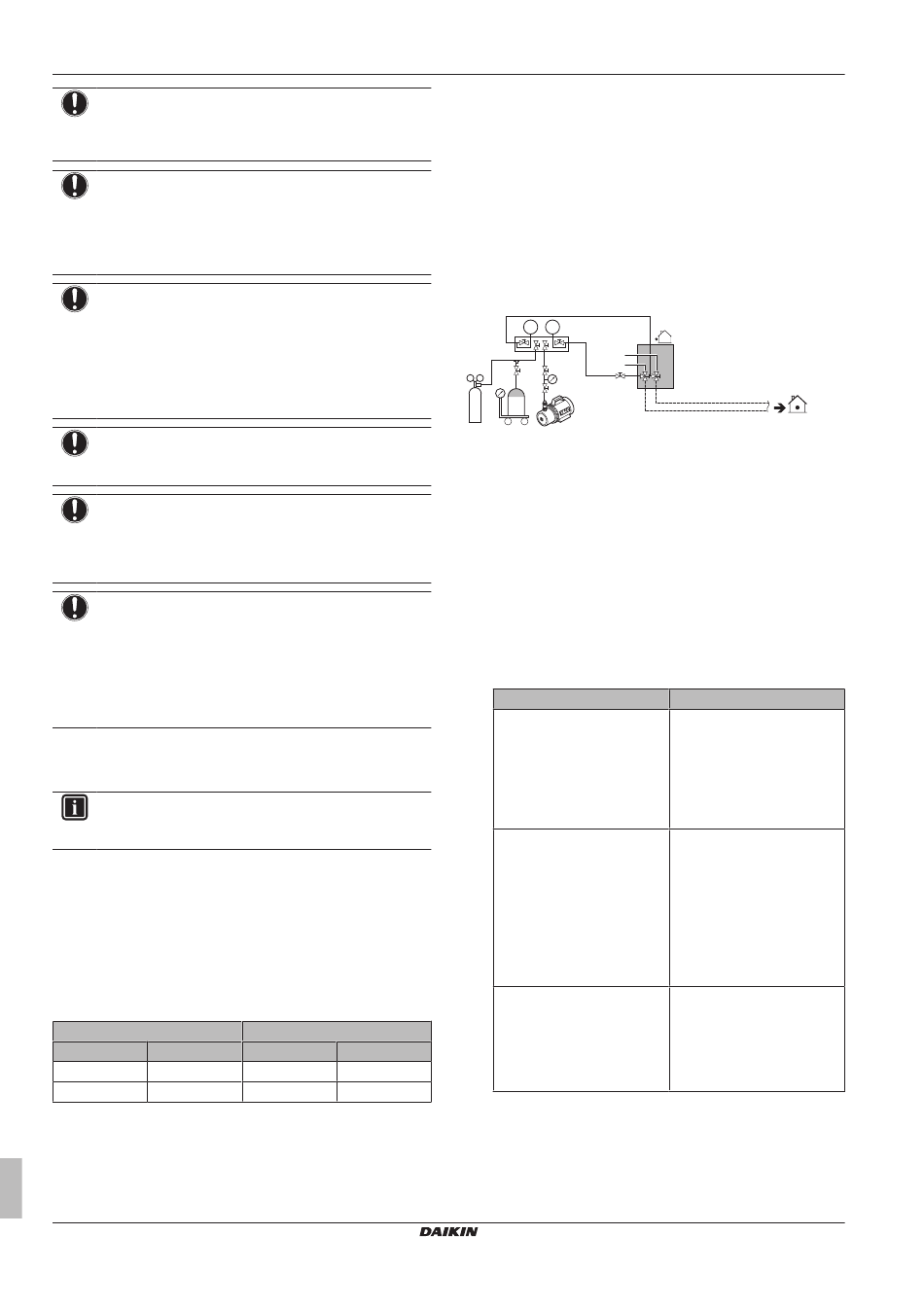

5 Installation
HINWEIS
Mindestens 6 Stunden vor Aufnahme des Betriebs den
Strom einschalten, damit die Getriebegehäuseheizung
aktiv wird und den Verdichter schützt.
HINWEIS
Wenn nach Einschalten von Innen- und Außeneinheiten
der Betrieb innerhalb von 12 Minuten aufgenommen wird,
geht der Verdichter erst dann in Betrieb, wenn die
Kommunikation zwischen
Inneneinheiten hergestellt ist und normal funktioniert.
HINWEIS
Bevor Sie einen Befüllvorgang beginnen, prüfen Sie, dass
die 7-LEDs-Anzeige normal aussieht (siehe
auf Modus 1 oder 2" auf Seite
Benutzerschnittstelle der Inneneinheit kein Fehlercode
angezeigt wird. Wird ein Fehlercode angezeigt, siehe
"8.1 Fehler beseitigen auf Grundlage von Fehlercodes" auf
Seite 25.
HINWEIS
Vergewissern Sie sich, dass alle angeschlossenen
Inneneinheiten erkannt werden (Einstellung [1‑5]).
HINWEIS
Schließen Sie die Frontblende, bevor der Vorgang zum
Befüllen ausgeführt wird. Ist die Frontblende nicht
geschlossen, kann die Einheit nicht korrekt ermitteln, ob
sie ordnungsgemäß arbeitet oder nicht.
HINWEIS
Wenn bei Wartungsarbeiten das System (Außeneinheit +
bauseitiges Rohrsystem
Kältemittel mehr enthält (z. B. nach einer Kältemittel-
Rückgewinnung), muss die Einheit mit der ursprünglichen
Kältemittelmenge (siehe Typenschild der Einheit) und der
bestimmten zusätzlichen Kältemittelmittelmenge befüllt
werden.
5.6.2 Die zusätzliche Kältemittelmenge
bestimmen
INFORMATION
Für die endgültige Anpassung der Befüllung in einem
Testlabor wenden Sie sich bitte an Ihren Händler.
Formel:
R=[(X ×Ø9,5)×0,059+(X ×Ø6,4)×0,022]
1 2
R Zusätzlich einzufüllende Menge an Kältemittel [in kg, auf 1
Stelle hinter dem Komma gerundet]
X = Gesamtlänge [m] bei Stärke der Flüssigkeitsleitung von
1...2
Øa
Rohrstärke metrisch. Sind die Abmessungen der Rohre metrisch
angegeben, ersetzen Sie die Gewichtsfaktoren in der Formel durch
die in der folgenden Tabelle:
Rohrstärke in Zoll (Inch)
Rohrleitungen Gewichtsfaktor Rohrleitungen Gewichtsfaktor
Ø6,4 mm 0,022
Ø9,5 mm 0,059
Installations- und Betriebsanleitung
14
Außeneinheit(en) und
"6.1.4 Zugriff
19), und dass auf der
+ Inneneinheiten) keinerlei
Rohrstärke metrisch
Ø6 mm 0,018
Ø10 mm 0,065
5.6.3 Kältemittel einfüllen
Um den Kältemittelbefüllvorgang zu beschleunigen, wird bei
größeren Systemen empfohlen, erst über die Flüssigkeitsleitung eine
Vor-Befüllung mit einem Teil des Kältemittels vorzunehmen und
dann mit der manuellen Befüllung fortzufahren. Dieser Schritt kann
ausgelassen werden, aber die Befüllung dauert dann länger.
Vor-Befüllung mit Kältemittel
Vor-Befüllen kann durchgeführt werden, ohne dass der Verdichter in
Betrieb ist. Dazu wird einfach die Kältemittelflasche an die Service-
Stutzen des Absperrventils angeschlossen.
1 Wie gezeigt anschließen. Sicherstellen, dass alle Außeneinheit-
Absperrventile sowie das Ventil A geschlossen sind.
p < p >
A B
g
a f
d
C
N2
b c e
a Druckminderventil
b Stickstoff
c Waage
d Kältemittelbehälter R410A (Siphonsystem)
e Vakuumpumpe
f Absperrventil Flüssigkeitsleitung
g Absperrventil der Gasleitung
A Ventil A
B Ventil B
C Ventil C
2 Die Ventile C und B öffnen.
3 Die Vor-Befüllung mit Kältemittel vornehmen, bis die festgelegte
zusätzliche Menge eingefüllt ist oder bis keine weitere Vor-
Befüllung mehr möglich ist. Dann die Ventile C und B
schließen.
4 Eine der folgenden Maßnahme ergreifen:
Wenn
Die festgelegte zusätzliche
Kältemittelmenge ist erreicht
Es ist zu viel Kältemittel
eibgefüllt worden
Die bestimmte Menge an
zusätzlich einzufüllendem
Kältemittel ist noch nicht
erreicht
Einfüllen des Kältemittels (im Modus zum manuellem
zusätzlichen Befüllen)
Die verbliebene zusätzlich einzufüllende Kältemittelmenge kann
eingefüllt werden, indem durch den Modus zur manuellen
zusätzlichen Kältemittel-Befüllung die Außeneinheit in Betrieb geht.
Dann
Das Sammelrohr von der
Flüssigkeitsleitung trennen.
Die Instruktionen zu "Einfüllen
des Kältemittels (im Modus
zum manuellem zusätzlichen
Befüllen)" müssen nicht
ausgeführt werden.
Gewinnen Sie Kältemittel
zurück.
Trennen Sie das Sammelrohr
von der Flüssigkeitsleitung.
Die Instruktionen zu "Einfüllen
des Kältemittels (im Modus
zum manuellem zusätzlichen
Befüllen)" müssen nicht
ausgeführt werden.
Trennen Sie das Sammelrohr
von der Flüssigkeitsleitung.
Die Instruktionen zu "Einfüllen
des Kältemittels (im Modus
zum manuellem zusätzlichen
Befüllen)" sind auszuführen.
RXYSQ4~6T8V/YB
VRV IV-S System Klimagerät
4P482275-1 – 2017.04
