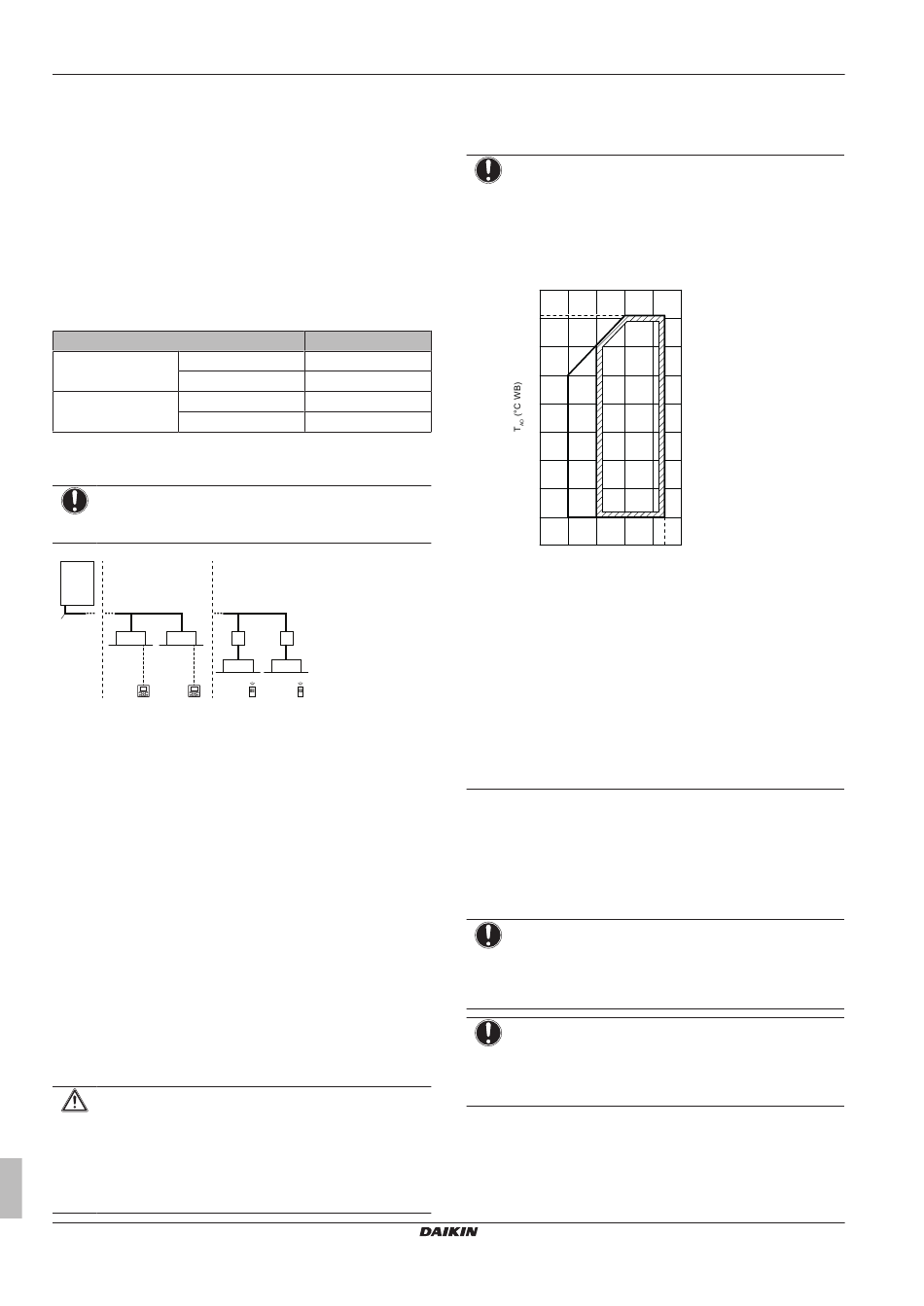

3 Über die Geräte und Optionen
e Gasleitungs-Zubehör 1 + Kupferdichtung (nur bei
RXYSQ6)
f Gasleitungs-Zubehör 2 (nur bei RXYSQ6)
g Gasleitungs-Zubehör 3 (nur bei RXYSQ6)
3 Über die Geräte und Optionen
3.1 Über die Außeneinheit
Die Installationsanleitung gilt
Wärmepumpensystem VRV IV-S.
Diese Geräte sind für die Außeninstallation und werden für Luft-Luft-
Wärmepumpensysteme verwendet.
Spezifikationen
Leistung Heizen
Kühlen
Außentemperatur Heizen
Kühlen
3.2

Systemanordnung

HINWEIS
Das System darf nicht bei Temperaturen unter –15°C
aufgebaut werden.
a
b c c
f
d d
a VRV IV-S Wärmepumpen-Außeneinheit
b Kältemittelrohre
c VRV Inneneinheit mit direkter Dampfdehnung (DX)
d Benutzerschnittstelle (je nach Typ der Inneneinheit fest
zugeordnet)
e BP-Box (erforderlich zum Anschluss von Inneneinheiten
mit direkter Dampfdehnung (RA) von Residential Air (SA)
oder Sky Air (DX))
f Inneneinheiten mit direkter Dampfdehnung (RA) von
Residential Air (DX)
g Benutzerschnittstelle (drahtlos, je nach Typ der
Inneneinheit dediziert)
4

Vorbereitung

4.1

Vorbereiten des Installationsortes

4.1.1 Anforderungen an den Installationsort für
die Außeneinheit
Beachten Sie folgende Leitlinien bezüglich der Abstände. Siehe
Kapitel "Technische Daten"und die Abbildungen auf der Innenseite
der Frontabdeckung.
ACHTUNG
Dieses Gerät sollte nicht für die Allgemeinheit zugänglich
sein; installieren Sie es in einem gesicherten Bereich, wo
nicht leicht darauf zugegriffen werden kann.
Diese Anlage, sowohl
Außeneinheit, eignet
geschäftlichen und gewerblichen Umgebungen.
Installations- und Betriebsanleitung
6
für das inverterbetriebene
RXYSQ4~6
14,2~18,0 kW
12,1~15,5 kW
–20~15,5°C
feucht
–5~46°C
tr
e e
f
g g
die Innen- als auch
sich für die Installation
4.1.2 Zusätzliche Anforderungen an den
Installationsort für die Außeneinheit bei
kaltem Klima
HINWEIS
Wird die Einheit bei niedriger Außentemperatur und hoher
Luftfeuchtigkeit zum Heizen betrieben, dann überzeugen
Sie sich, dass Vorkehrungen getroffen worden sind, dass
durch entsprechende Mittel die Abflusslöcher der Einheit
frei gehalten werden.
Bei Heizen:
20
15.5
15
10
5
a
0
–5
–10
–15
–20
10
a Bereich bei Aufheizbetrieb
b Betriebsbereich
T Umgebungstemperatur innen
AI
T Umgebungstemperatur draußen
AO
Falls vorgesehen oder zu erwarten ist, die Einheit 5 Tage
oder länger bei Außentemperaturen unter –5°C bei einer
relativen Luftfeuchtigkeit von über 95% zu betreiben,
empfehlen wir, eine Daikin-Reihe zu verwenden, deren
Geräte speziell für diese Betriebsbedingungen ausgelegt
sind, und/oder Informationen dazu bei Ihrem Händler
einzuholen.
4.2 Vorbereiten der
Kältemittelleitungen
4.2.1 Anforderungen an Kältemittel-
Rohrleitungen
HINWEIS
Kältemittel R410A erfordert vorsichtigen Umgang, damit
das System sauber und trocken bleibt. Fremdmaterialien
(einschließlich Mineralöle oder Feuchtigkeit) dürfen unter
keinen Umständen in das System eindringen.
HINWEIS
Die Rohre und andere unter Druck stehende Teile müssen
für Kältemittel geeignet sein. Für das Kältemittel sind mit
Phosphorsäure deoxidierte, übergangslos verbundene
Kupferrohre zu verwenden.
▪ Fremdmaterialien innerhalb von Rohrleitungen (einschließlich Öle
aus der Herstellung) müssen ≤30 mg/10 m sein.
die
in
b
25 27 30
15 20
T (°C DB)
AI
