5 Installation

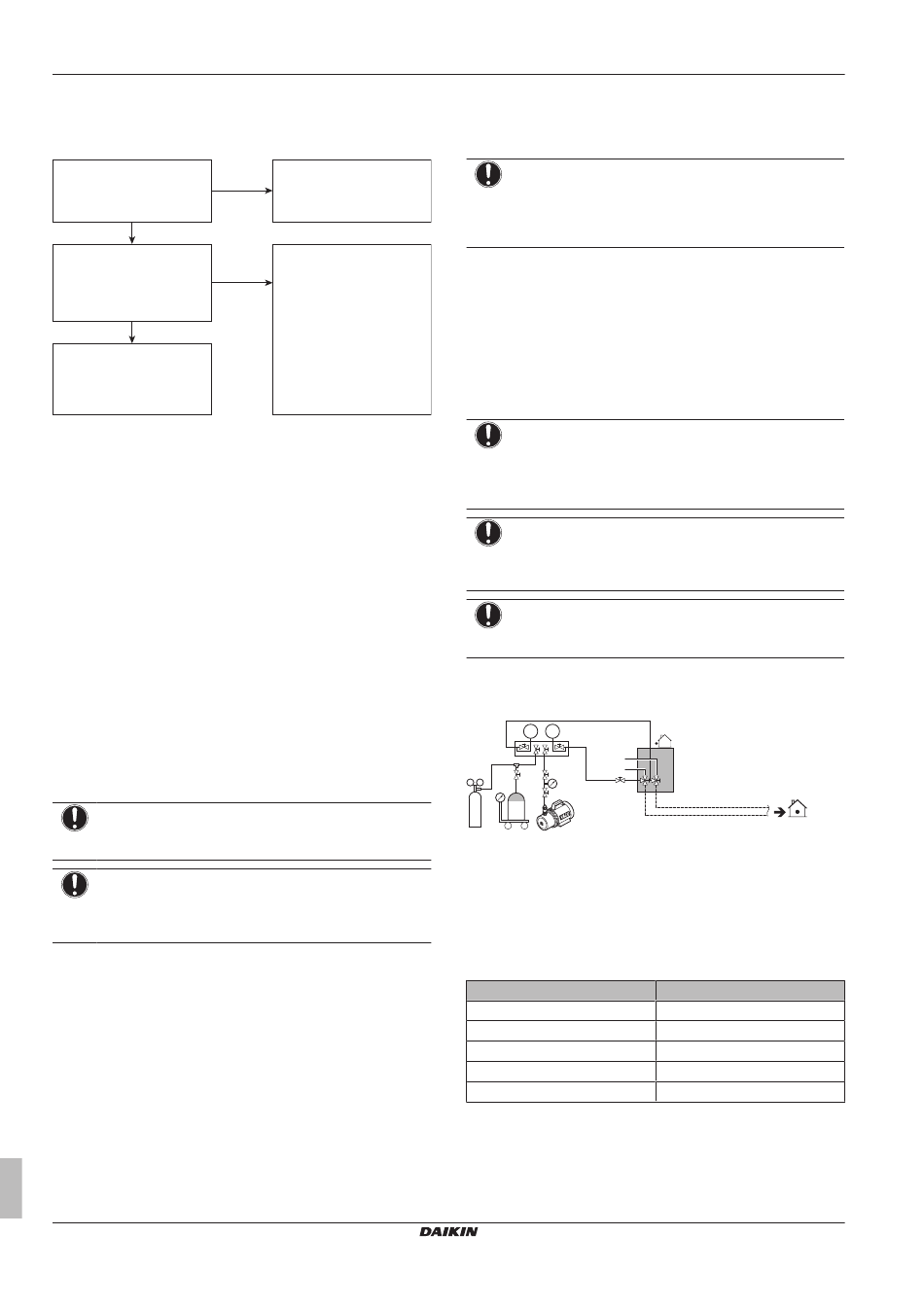

5.4 Überprüfen der Kältemittelleitung
5.4.1 Überprüfung der Kältemitteilleitungen
Installationsarbeiten der
Kältemittel-Rohrleitungen
Nein
abgeschlossen?
Ja
Sind Inneinheiten und/oder
Außeneinheit bereits auf EIN
Nein
geschaltet worden?
Ja
Wie folgt vorgehen:
"Methode 2: Nach
Einschalten".
Vor Einschalten der Einheiten (außen und innen) muss die
Installation der Kältemittel-Rohrleitungen unbedingt abgeschlossen
sein.
Nach Einschalten der Einheiten werden die Expansionsventile
initialisiert. Das bedeutet, dass sie geschlossen werden. Wenn das
geschieht, ist es unmöglich, bei den bauseitigen Rohren und bei den
Inneneinheiten Dichtheitsprüfung
durchzuführen.
Deshalb werden jeweils 2 Methoden für die Erstinstallation,
Dichtheitsprüfung und Vakuumtrocknung erklärt.
Methode 1: Vor Einschalten
Wenn das System bis jetzt noch nicht eingeschaltet worden ist, sind
keine besonderen Maßnahmen
Dichtheitsprüfung und die Vakuumtrocknung durchzuführen.
Methode 2: Nach Einschalten
Wenn das System bereits eingeschaltet worden ist, folgende
Einstellung in Kraft setzen: [2‑21] (siehe
oder 2" auf Seite 19). Durch diese Einstellung werden die
bauseitigen Expansionsventile geöffnet, so dass für das R410A-
Kältemittel auf jeden Fall ein Fließpfad geöffnet ist und es möglich
ist, die Dichtheitsprüfung und die Vakuumtrocknung durchzuführen.
HINWEIS
Vergewissern Sie sich, dass alle Inneneinheiten, die an die
Außeneinheit angeschlossen sind, aktiv sind.
HINWEIS
Warten Sie, bis die Außeneinheit die Initialisierung
abgeschlossen hat, um die Einstellung [2‑21] in Kraft zu
setzen.
Dichtheitsprüfung und Vakuumtrocknung
Überprüfen der Kältemittelleitungen beinhaltet:
▪ Kältemittel-Rohrleitungen auf Dichtheit prüfen.
▪ Vakuumtrocknung durchführen, um Feuchtigkeit, Luft oder
Stickstoff aus Kältemittel-Rohrleitungen zu entfernen.
Falls sich in der Kältemittel-Rohrleitung Nässe gebildet haben
könnte (z. B. weil Wasser ins Rohr eingetreten ist), führen Sie erst
die unten beschriebene Vakuumtrocknung durch, bis keine
Feuchtigkeit mehr vorhanden ist.
Alle Rohre im Inneren der Einheit sind bereits werksseitig auf
Leckagen geprüft worden.
Installations- und Betriebsanleitung
12
Rohrinstallation fertig stellen.
Wie folgt vorgehen:
"Methode 1: Vor Einschalten
(normale Methode)".
und Vakuumtrocknung
zu ergreifen, um die
"6.1.4 Zugriff auf Modus 1
Nur bauseitig installierte Kältemittel-Rohrleitungen müssen geprüft
werden. Vor Durchführung
Vakuumtrocknung sicherstellen, dass alle Absperrventile bei der
Außeneinheit fest geschlossen sind.
HINWEIS
Vor Durchführung
Vakuumtrocknung sicherstellen,
gelieferten) Rohrventile
Absperrventile der Außeneinheit!).
Weitere Informationen über den Status von Ventilen siehe
"5.4.3 Kältemittelleitungen überprüfen: Anordnung" auf
5.4.2 Kältemittelleitungen überprüfen:
Allgemeine Richtlinien
Schließen Sie die Vakuumpumpe über ein Sammelrohr an die
Service-Stutzen aller Absperrventile an, um mehr Wirkung zu
entfalten (siehe "5.4.3
Anordnung" auf Seite 12).
HINWEIS
Verwenden Sie eine
Rückschlagventil oder Magnetventil, die einen Unterdruck
von bis zu −⁠ 1 00,7 kPa (−⁠ 1 ,007 bar) (5 Torr absolut)
erzeugen kann.
HINWEIS
Achten Sie darauf,
umgekehrter Richtung in das System fließt, wenn die
Pumpe gerade nicht läuft.
HINWEIS
Luft nicht durch Kältemittel beseitigen. Verwenden Sie
stattdessen eine Vakuumpumpe.
5.4.3 Kältemittelleitungen überprüfen:
Anordnung
p < p >
A B
g
f
a
d C
N2
b c e
a Druckminderventil
b Stickstoff
c Waage
d Kältemittelbehälter R410A (Siphonsystem)
e Vakuumpumpe
f Absperrventil Flüssigkeitsleitung
g Absperrventil der Gasleitung
A Ventil A
B Ventil B
C Ventil C
Ventil
Ventil A
Ventil B
Ventil C
Absperrventil Flüssigkeitsleitung Geschlossen
Absperrventil der Gasleitung
der Dichtheitsprüfung oder
der Dichtheitsprüfung und
dass alle (bauseitig
OFFEN sind (nicht die
Seite 12.
Kältemittelleitungen überprüfen:
2-stufige Vakuumpumpe mit
dass das Pumpenöl nicht
Ventil-Status
Geöffnet
Geöffnet
Geöffnet
Geschlossen
RXYSQ4~6T8V/YB
VRV IV-S System Klimagerät
4P482275-1 – 2017.04
