HINWEIS
Auch alle Inneneinheiten und die Anschlüsse zu den
Inneneinheiten müssen auf Dichtheit geprüft werden.
Halten Sie auch bauseitige
Rohrventile, soweit vorhanden, geöffnet.
Weiterer Einzelheiten dazu siehe die Installationsanleitung
zur Inneneinheit. Dichtheitsprüfung und Vakuumtrocknung
müssen durchgeführt werden, bevor die Einheit an die
Stromversorgung angeschlossen wird. Falls das nicht
möglich ist, siehe das weiter oben in diesem Kapitel
gezeigte Ablaufdiagramm (siehe
Kältemitteilleitungen" auf
5.4.4 Dichtheitsprüfung durchführen
Die Dichtheitsprüfung muss der Spezifikation EN378‑2 entsprechen.
Das System auf Leckagen hin überprüfen:
Vakuum-Dichtheitsprüfung
1 Im System für über 2 Stunden flüssigkeitsseitig und gasseitig
einen Unterdruck von −⁠ 1 00,7 kPa (–⁠ 1 ,007 bar) (5 Torr)
herstellen.
2 Ist dieser Unterdruck erreicht, die Vakuumpumpe ausschalten.
Prüfen Sie, dass zumindest für 1 Minute der Druck nicht
ansteigt.
3 Falls der Druck ansteigt, ist entweder Wasser bzw. Feuchtigkeit
im System (siehe unten unter Vakuumtrocknung) oder es gibt
ein Leck.
Das System auf Leckagen hin überprüfen:
Dichtheitsprüfung durch Druck
1 Heben Sie das Vakuum auf, indem Sie Stickstoff hinein leiten,
bis ein Manometerdruck von mindestens 0,2 MPa (2 bar)
entsteht. Auf keinen Fall sollte der Druck höher liegen als der
maximale Betriebsdruck der Einheit, d. h. 4,0 MPa (40 bar).
2 Prüfen Sie auf Leckagen, indem Sie bei allen Rohranschlüssen
den Test durchführen, bei dem auf Blasenbildung geprüft wird.
3 Stickstoff ablassen.
HINWEIS
Besorgen Sie sich die empfohlenen Utensilien dafür bei
Ihrem Großhändler. Benutzen Sie kein Seifenwasser. Das
könnte zum Brechen
(Seifenwasser kann Salz enthalten, das Feuchtigkeit
aufnimmt, die gefriert, wenn das Rohr kalt wird), oder es
kann zur Korrosion
(Seifenwasser kann Ammoniak enthalten, das eine
korrodierende Wirkung hat bei den Berührungspunkten
von Überwurfmuttern aus Messing mit dem Kupfer).
5.4.5 Vakuumtrocknung durchführen
Um das System von Nässe und Feuchtigkeit zu befreien, gehen Sie
wie folgt vor:
1 Im System für maximal 2 Stunden ein Vakuum von –⁠ 1 00,7 kPa
(–⁠ 1 ,007 bar) (5 Torr) herstellen.
2 Dann die Vakuumpumpe ausschalten und prüfen, ob das
Vakuum für mindestens 1 Stunde erhalten bleibt.
3 Sollte es nicht möglich sein, das Vakuum innerhalb 2 Stunden
herzustellen oder es für 1 Stunde zu halten, ist wahrscheinlich
zu viel Feuchtigkeit im System. In diesem Fall heben Sie das
Vakuum auf und pressen Stickstoff ins System, bis ein
Manometerdruck von 0,05 MPa (0,5 bar) erreicht ist. Dann die
Schritte 1 bis 3 so oft wiederholen, bis alle Feuchtigkeit
beseitigt worden ist.
RXYSQ4~6T8V/YB
VRV IV-S System Klimagerät
4P482275-1 – 2017.04
(bauseitig gelieferte)
"5.4.1 Überprüfung der
Seite 12).
der Überwurfmuttern führen
der Bördelanschlüsse führen
4 Je nach dem, ob Sie sofort Kältemittel über den Kältemittel-
Einfüllstutzen einfüllen wollen oder erst eine Portion des
Kältemittels über die Flüssigkeitsleitung voreinfüllen, öffnen Sie
die Absperrventile der Außeneinheit bzw. halten Sie diese
geschlossen. Weitere Einzelheiten dazu siehe
einfüllen" auf Seite 14.
5.5 Kältemittelleitungen isolieren
Nach Durchführung der Dichtheitsprüfung und der Vakuumtrocknung
müssen die Leitungen isoliert werden. Dabei sind folgende Punkte
zu beachten:
▪ Achten Sie darauf, dass die Anschlussleitungen und die
Kältemittel-Abzweigsätze vollständig isoliert werden.
▪ Achten Sie darauf, Flüssigkeits- und Gasleitungen zu isolieren
(bei allen Einheiten).
▪ Verwenden Sie Polyethylenschaum,
Flüssigkeitsleitungsseite bis zu einer Temperatur von 70°C und
auf der Gasleitungsseite bis zu 120°C hitzebeständig ist.
▪ Je nach Umgebung, in der die Installation vorgenommen worden
ist, die Isolierung der Kältemittelleitung gegebenenfalls verstärken.
Umgebungstempera Luftfeuchtigkeit
tur
≤30°C 75% bis 80% RH
>30°C ≥80% RH
Auf der Oberfläche der Isolierung könnte sich Kondensat bilden.
▪ Falls das Kondensat am Absperrventil durch Risse in der
Isolierung und Rohrleitung in die Inneneinheit heruntertropfen
könnte, weil die Außeneinheit über der Inneneinheit positioniert
ist, muss das durch Abdichten der Anschlüsse verhindert werden.
Siehe die Abbildung unten.

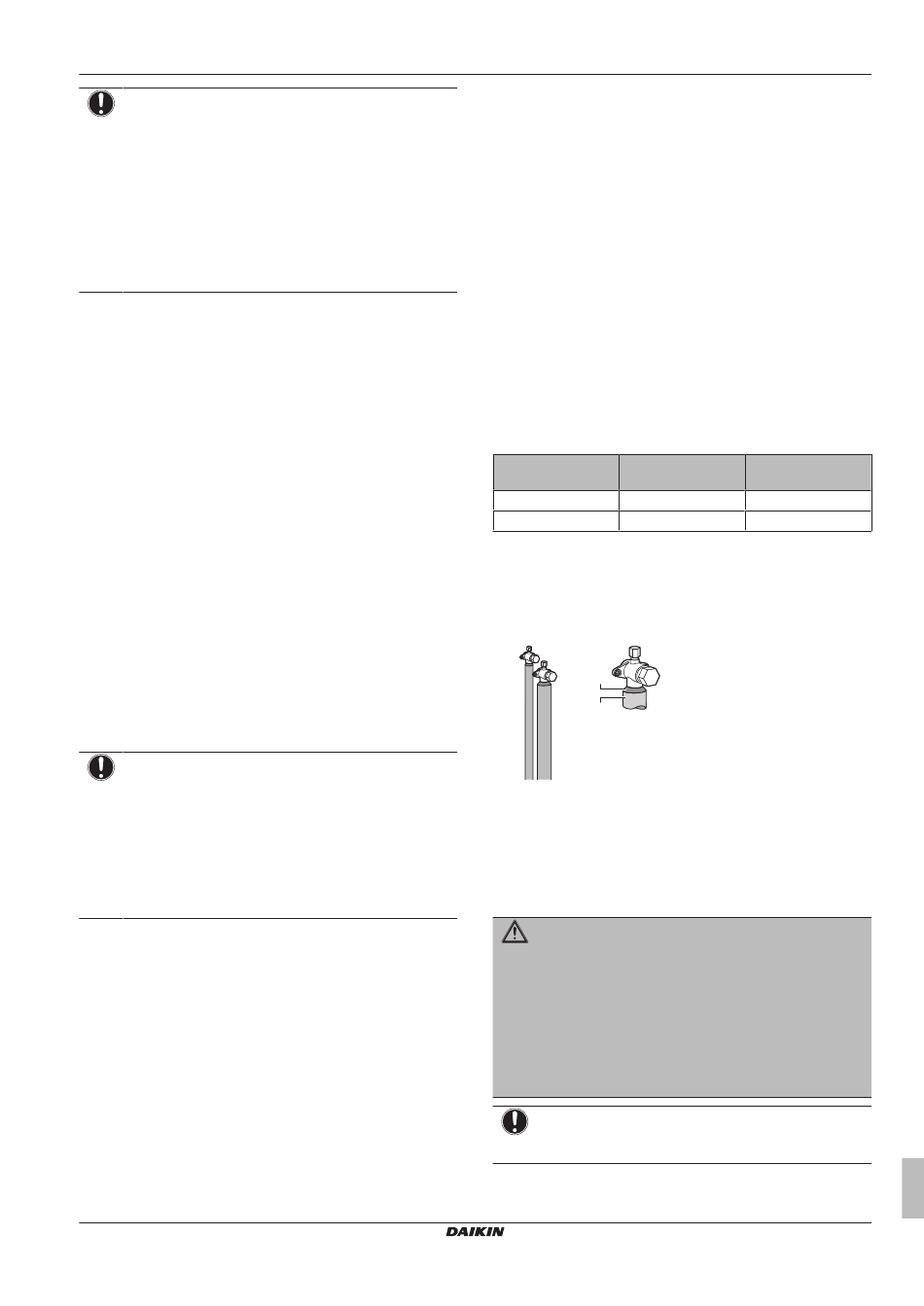

b
a
a Isoliermaterial
b Abdichten usw.
5.6 Einfüllen des Kältemittels
5.6.1 Sicherheitsvorkehrungen bei Nachfüllen
mit Kältemittel
WARNUNG
▪ Verwenden Sie nur Kältemittel des Typs R410A.
Andere Substanzen können zu Explosionen und
Unfällen führen.
▪ R410A enthält
Erderwärmungspotenzial (GWP - Global Warming
Potential) beträgt 2087,5. Setzen Sie diese Gase
NICHT in die Atmosphäre frei.
▪ Verwenden Sie immer Schutzhandschuhe und eine
Schutzbrille, wenn Sie Kältemittel einfüllen.
HINWEIS
Wenn die Stromzufuhr einiger Einheiten abgeschaltet ist,
kann der Befüllvorgang nicht korrekt beendet werden.
5 Installation
"5.6.3 Kältemittel
der auf
Mindeststärke
15 mm
20 mm
fluorierte Treibhausgase. Das
Installations- und Betriebsanleitung
der
13
