Blanco FILO-A HD Montage- Und Pflegeanleitung Seite 7

Monterings- og vedligeholdelsesvejledning
DK
For at du kan få fuldt udbytte af BLANCO køkkenarmaturernes funktionaliteter
har vi nedenfor samlet de vigtigste produktinformationer.
Liste over enkeltdele
BLANCOFILO-A HD /
BLANCOFINESS-A HD
Greb komplet
1 1
Hætte på greb / Skrue på greb
2 2
Kartuschelåsemøtrik
3 3
4 4 Kartusche
5 5 Udvendigt armaturlegeme med udløbstud
Stråleregulator
6 6
Drejegreb afspærringsventil
7 7
Skrue afspærringsventil
8 8
9 9 Kappe afspærringsventil
10 10 Ventil
11 11 Bøsning for armaturlegeme
Sokkel
12 12
Montagesæt
13 13
14 14 Flexslange 1 par
15 15 Tilslutningsslange
16 16 Tilslutningsnippel
Tekniske data
Anvendelsesområde
• Trykbeholdere og gennemløbsvandvarmere
• Ikke egnet til lavtryksbeholdere/el-vandvarmere
• Mulighed for tilslutning af opvaskemaskine/
vaskemaskine
Driftstryk
• Min. 0,5 bar
• Maks. 10,0 bar
Temperatur
• Maks. 70° C
Vigtigt
Trykforskelle mellem koldt- og varmtvandstilslutning
skal være mindre end 3 bar, da blandingsforholdet
ellers afviger fra stillingen på grebet.
Symboler
rigtigt
3
forkert anbefalet
Installation
Illustrationer
1 Hanehulsboring: 35 mm
- Fastgørelse af armaturet
2 4
VIGTIGT: Husk tætningen mellem armaturet
og anlægsfladen!
5 Gennemskylning af stopventiler
6 Anbefaling: Montering af snavsfilter
- Fastgørelse af tilslutningsledninger
7 11
Flere illustrationer på den bageste udklapsside
12 - 16 Tilslutning opvaskemaskine/vaskemaskine
17 Skylning af perlator/stråleregulator
Kontrol efter færdiggørelse af monteringen:
Tæthed, bevægelsesfunktion, fuld vandstråle
Vedligeholdelse
Bemærk anvisningerne og illustrationerne på den
bageste udklapsside
Illustrationer
- Benyt en blød (mikrofiber-) klud og et
18 20
mildt rengøringsmiddel
21 - 22 Vær forsigtig med hårde genstande
23 - 24 Rengøring af perlator/stråleregulator med eddike
Vigtigt

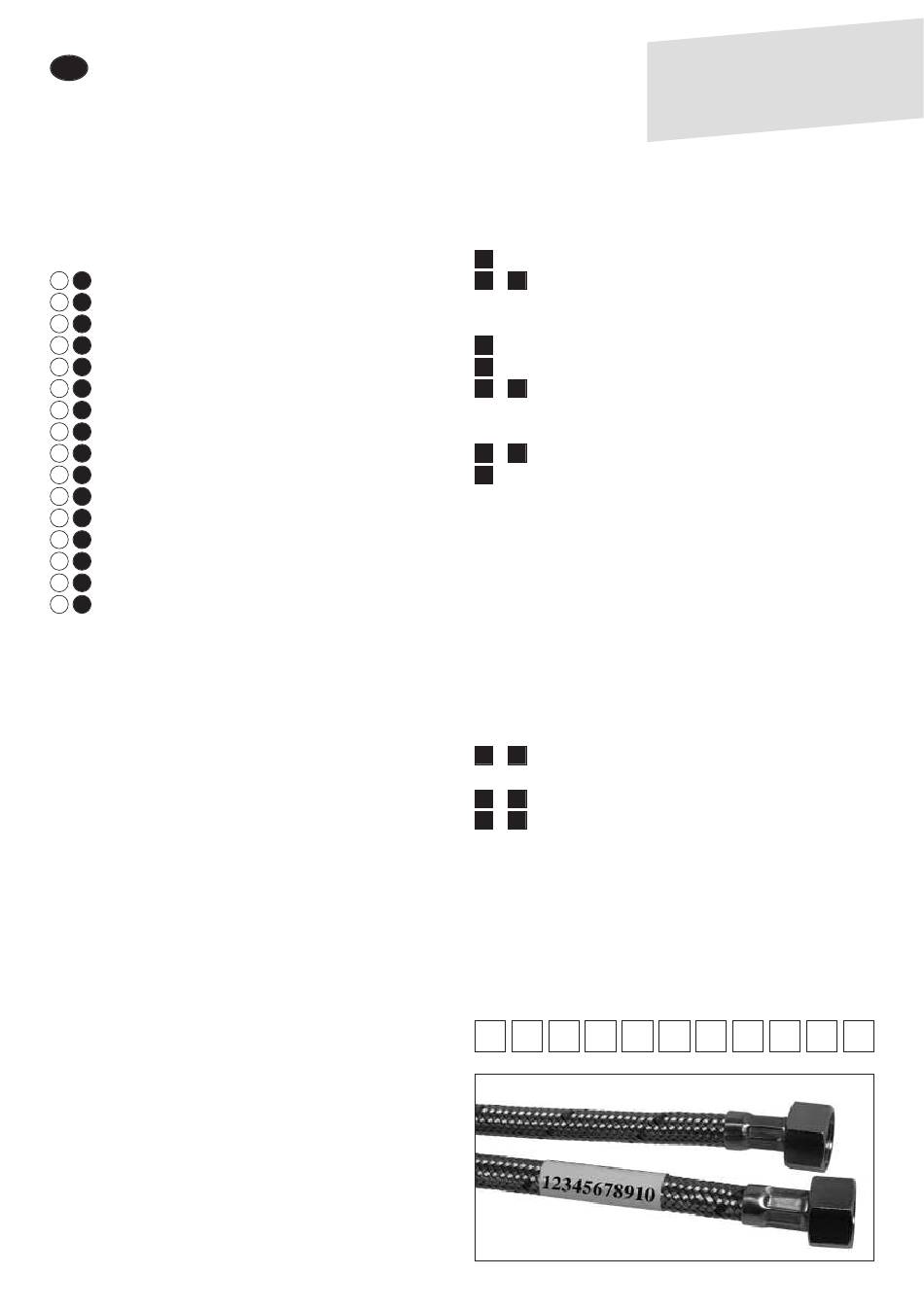

Ved eventuelle reklamationer skal det 11-cifrede
artikelnummer oplyses (se banderolen på
koldtvandsslangen til armaturet)
Eksempel
