Veiledning for montasje og vedlikehold
N
For korrekt installasjon og optimal funksjonalitet av kjøkkenarmaturet,
har vi sammenfattet den viktigste produktinformasjonen for deg her.
Deleliste
BLANCOFILO-A HD /
BLANCOFINESS-A HD
1 1
Hendel komplett
2
2
Dekkpropp / Settskrue
3 3
Ringmutter
4 4
Innsats (kartusche)
5 5
Batterikropp m/tut
6
6
Perlator
7
7
Ratt (stengeventil)
8 8
Settskrue (stengeventil)
9 9
Hette stengeventil
10 10
Ventil
11 11
Sokkelhylse
12
12
Sokkelring
13 13
Montasjesett
14 14
Flex-rør (par)
15 15
Flex-rør (oppvaskmask.)
16 16
Tilkoplingsnippel
Tekniske spesifikasjoner
Bruksområde
• Trykkbeholder / v.v.bereder
(ikke egnet for v.v.beholder/lavtrykksbeholder)
• Tilkopling av oppvaskmaskin/vaskemaskin mulig
Driftstrykk
• Min. 0,5 bar
• Maks. 10,0 bar
Temperatur
• Maks. 70° C
Merk
Trykkforskjellen mellom kaldtvanns- og varmtvanns-tilkobling
skal være mindre enn 3 bar, ellers avviker blandingsforholdet
på hendelinnstillingen.
Symboler
Riktig Feil Anbefales
B L A N C O k jø k
Installasjon
Figurer
1
Hulldiameter: 35mm
2 4
- Feste armatur
OBS: Ikke glem pakningen mellom armatur og anleggsflate!
5
Gjennomspyl vannrørene før tilkopling av armaturen
6
Anbefaling: Monter smussfilter
7 11
- Fest tilkoblingsledninger
Viktig! Påse at flex-rør ikke vrir seg ved tiltrekking. Unngå
krappe bøyer. Når vannet er påsatt, er det viktig at armaturen
gjennomspyles på følgende måte (for å unngå skade i den
keramiske innsatsen fra eventuell smuss/urenheter i
vannrørene etter installasjonen):
1) Sett hendelen i fullt utslag til kald eller varm posisjon.
2) Åpne fullt for vannet og la det renne noen sekunder.
3) Steng vannet og sett hendelen i motsatt posisjon.
4) Åpne fullt for vannet og la det renne noen sekunder.
Flere figurer på utfoldingssiden bak
12 - 16
Tilkopling oppvaskmaskin/vaskemaskin
17
Sjekk/rengjør perlator
Kontroll etter at montasjen er ferdig:
Tetthet, bevegelsesfunksjon, full vannstråle
Stell
Følg anmerkningene og figurene på utfoldingssiden bak
Figurer
18 20
- Bruk en myk (mikrofiber-) klut og et mildt
rengjøringsmiddel
21 22
- Vær forsiktig med harde gjenstander
23 24
- Rengjør perlator/stråleregulatoren med eddik ved
behov (avkalkning)
Viktig

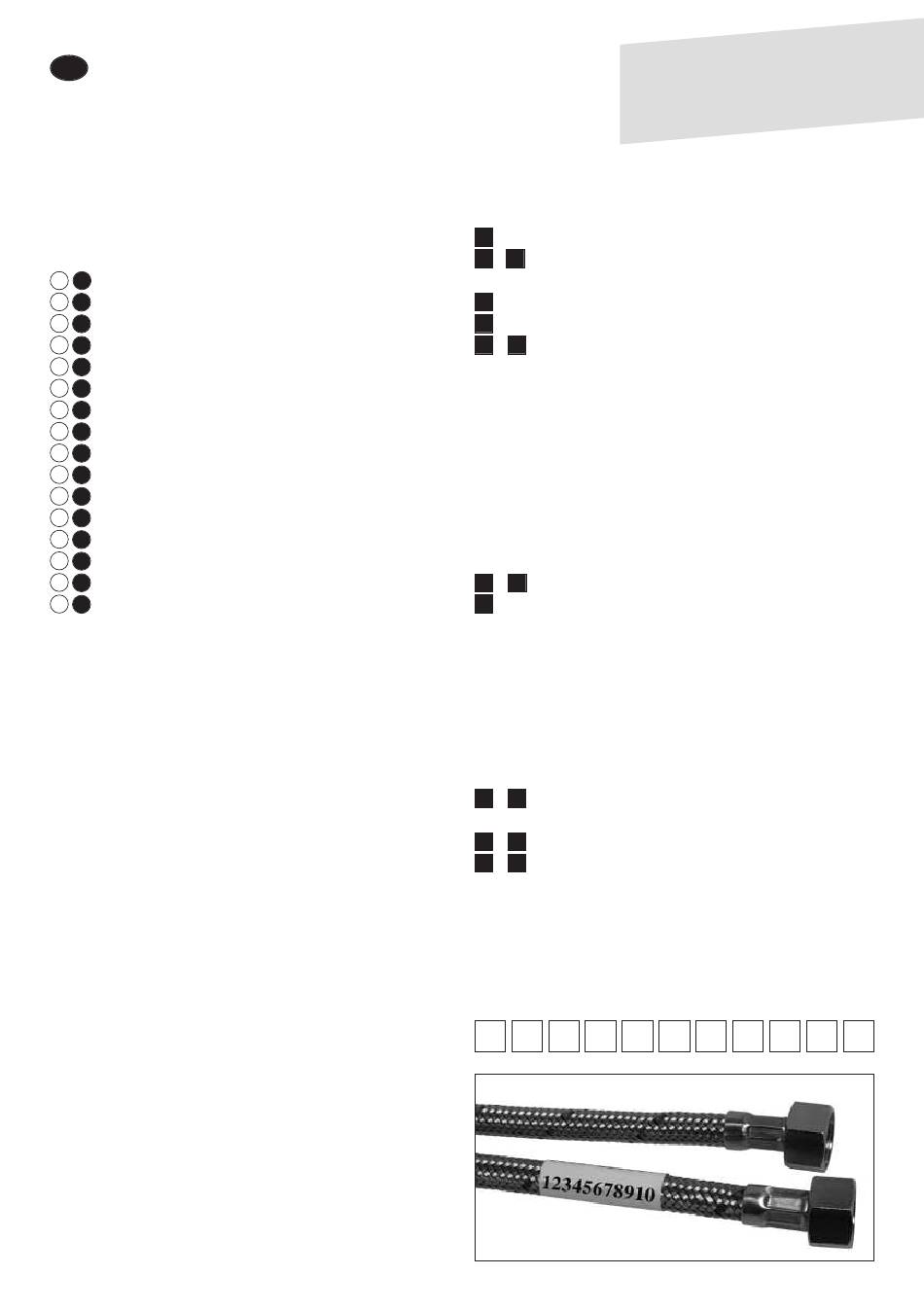

Ved eventuelle spørsmål oppgir du det 11-sifrede
artikkelnummeret (se merking på kaldtvannsslangen på
armaturen).
Eksempel
d k jø p e t a v
G ra tu le re r m e
i h å p e r
k e n a rm a tu r. V
g le d e a v d e t.
a t d u få r m y e
