Montering- och skötselanvisning
S
För att ni ska kunna utnyttja den höga funktionaliteten och förstklassiga
komforten hos BLANCO köksblandare har vi här sammanfattat de
viktigaste produktinformationerna.
Detaljlista
BLANCOFILO-A HD /
BLANCOFINESS-A HD
Vred komplett
1 1
Täckpropp vred / Skruv för vred
2 2
Mutter
3 3
4 4 Keramisk tätning
5 5 Yttre hus med kranhals
Strålsamlare
6 6
Vred avstängningsventil
7 7
Skruv avstängningsventil
8 8
9 9 Täckpropp avstängningsventil
10 10 Ventil
11 11 Hylsa för hus
Sockel
12 12
Monteringssats
13 13
14 14 Flexibel slang 1 par
15 15 Anslutningsslang
16 16 Anslutningsnippel
Tekniska data
Användningsområde
• Tryckackumulator och varmvattenberedare av
genomströmningstyp.
• Ej lämplig för lågtrycksackumulator /
varmvattenberedare utan genomströmning.
• Anslutning av diskmaskin/tvättmaskin möjlig
Drifttryck
• min. 0,5 bar
• max. 10,0 bar
Temperatur
• max. 70° C
Information
Tryckskillnader mellan kall- och varmvattenanslutningen
bör vara lägre än 3 bar, då i annat fall
blandningsförhållandet avviker från spakens läge.
Symboler
rätt fel
5
Bilder
1
2
5
6
7
ytterligare bilder på den bakre utvikbara sidan
12
17
Kontroll efter avslutad montering
Täthet, rörlighet, full vattenstråle
Var vänlig observera anvisningarna och bilderna
på den bakre utvikbara sidan
Bilder
18
21
23
Viktigt

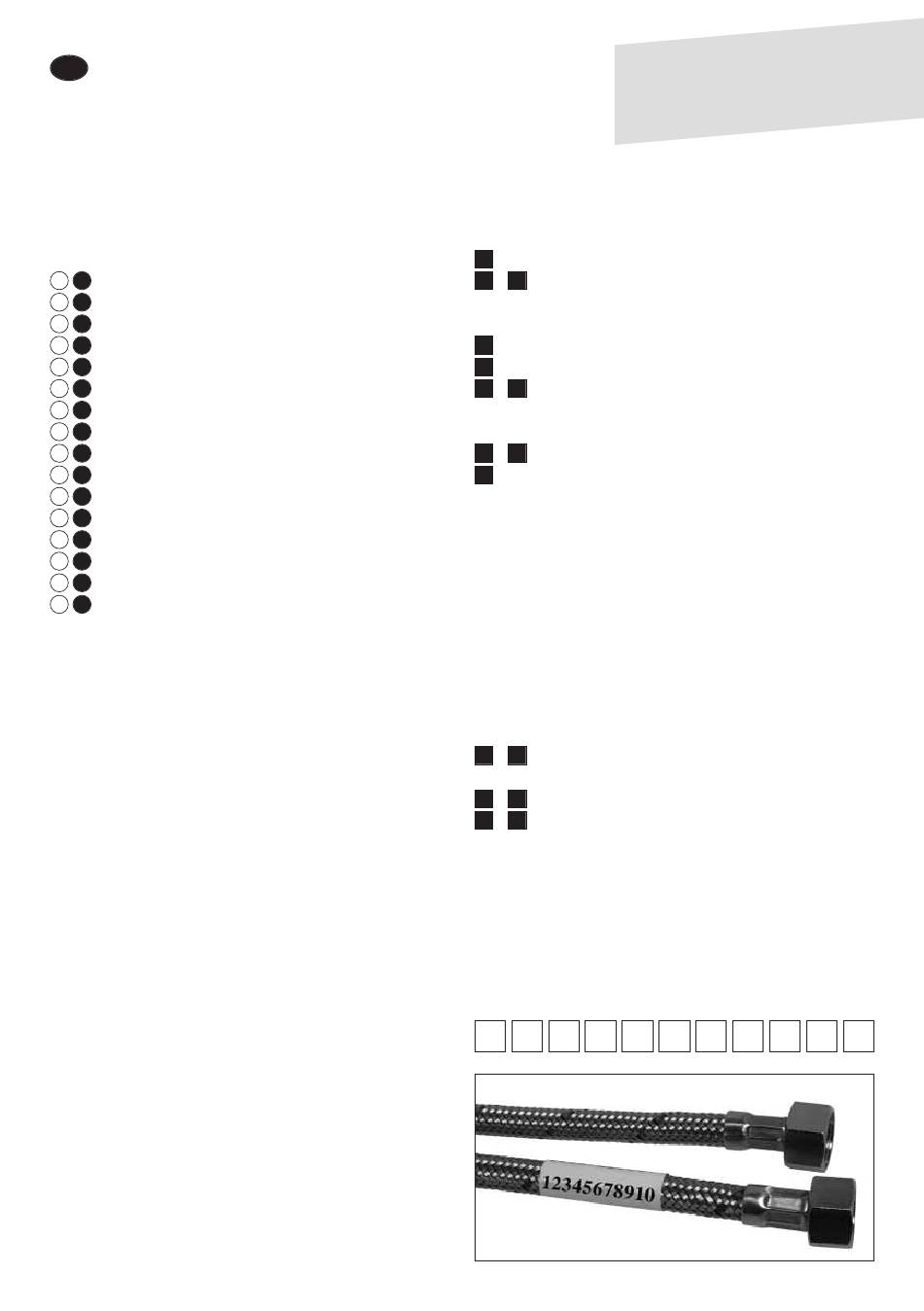

Var vänlig ange det 11-siffriga artikelnumret vid
eventuella frågor (se banderollen på blandarens
kallvattenslang).
Exempel
rekommenderas
V i g ra tu le ra r E
Installation
Hål för kran: 35 mm
- Fastsättning av blandaren
4
OBSERVERA: Glöm ej packningen mellan
blandaren och anläggningsytan.
Rengöring av hörnventilerna
Rekommendation: Bygg in smutsfilter
- Fastsättning av flexibla slangarna
11
- 16 Anslutning diskmaskin/tvättmaskin
Rengöring av strålsamlaren
Skötsel
- Använd mjuk trasa (av microfiber) och milt
20
rengöringsmedel
- 22 Var försiktig med hårda föremål
- 24 Rengöring av strålsamlaren med ättika
tt b ra v a l.
N i h a r g jo rt e
d e n n a
r ti ll k ö p e t a v
s b la n d a re .
B L A N C O k ö k
