Zum Herausführen des Kabels muss der Durchbruch M12/M16 auf der Unterseite der Sys-
temsteuerung geöffnet werden. Setzen Sie nach dem Öffnen die beiliegende Durchfüh-
rung in den Durchbruch ein und führen Sie das Kabel durch die Durchführung in das Inne-
re der Systemsteuerung.
10. Störmeldekontakt
Vor dem Öffnen des Gerätes den Netzstecker ziehen!
Als Zusatzfunktion ist Ihr Gerät mit einem potenzialfreien Störmeldekontakt ausgerüstet.
Ausgeführt ist dieser Kontakt als Wechsler. Maximal dürfen 230V AC bei einem Strom von
1A geschaltet werden. Die Aktivierung dieses Kontaktes erfolgt, sobald einer der im
Punkt 7 genannten Fehler auftritt. Das Bild auf der folgenden Seite zeigt die Lage der An-
schlüsse. Diese werden zugänglich, sobald der untere Deckel der Systemsteuerung (siehe
Abbildung 1) geöffnet wird. Vor dem Öffnen dieses Deckels ist die Systemsteuerung
vom Netz zu trennen !
Zur Erläuterung:
– COM ist der gemeinsame Anschluss
– NC ist im stromlosen Zustand mit COM verbunden
– NO ist bei einer Störung mit COM verbunden

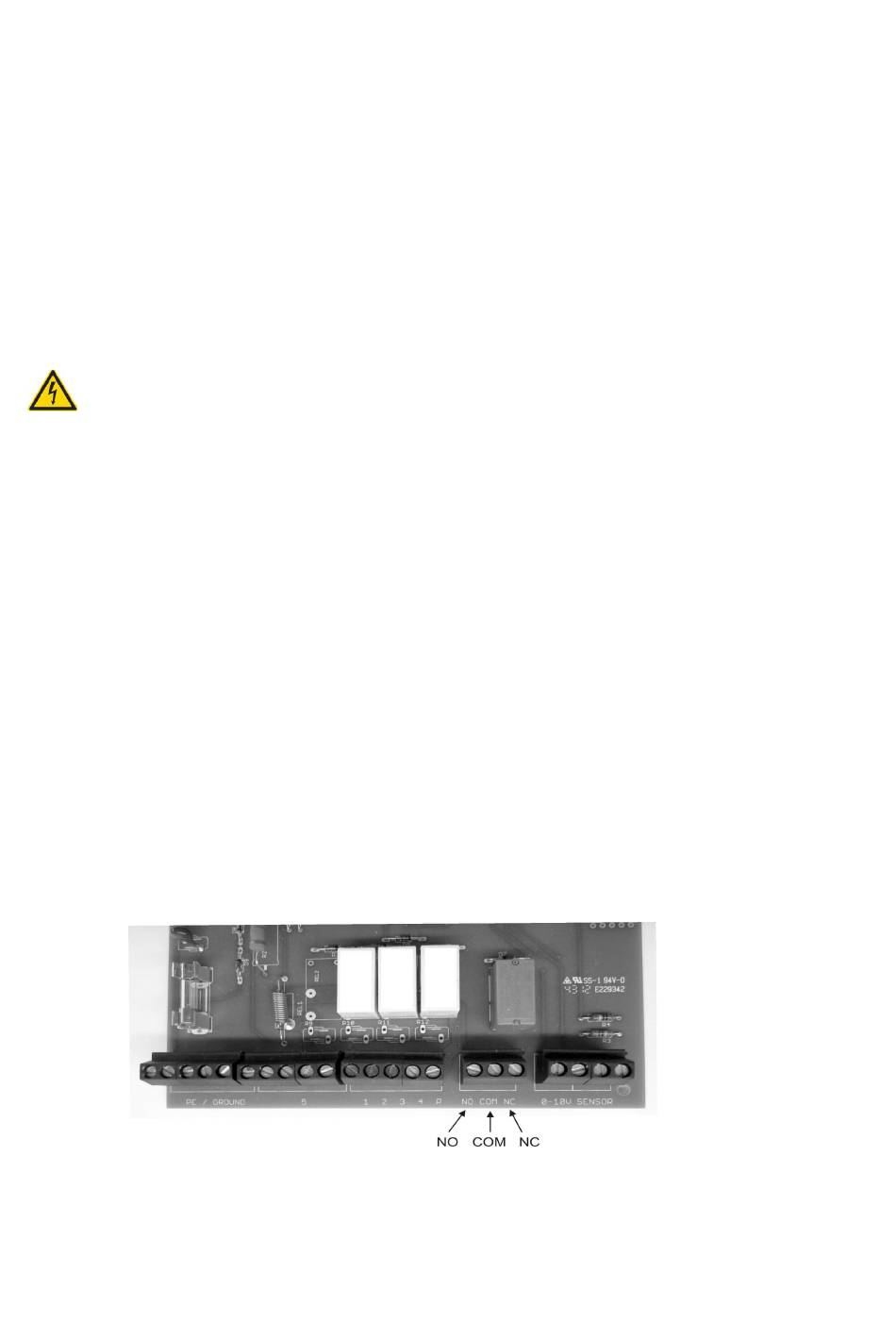

Abbildung 16: Lage des Störmeldekontaktes
23
