1: Pumpenanschluss
2: Zusatzpumpenanschluss
3: Filterspülventil
4: Umschaltventil
5: N- Leiter
P: L- Leiter
PE/Ground: Schutzleiter

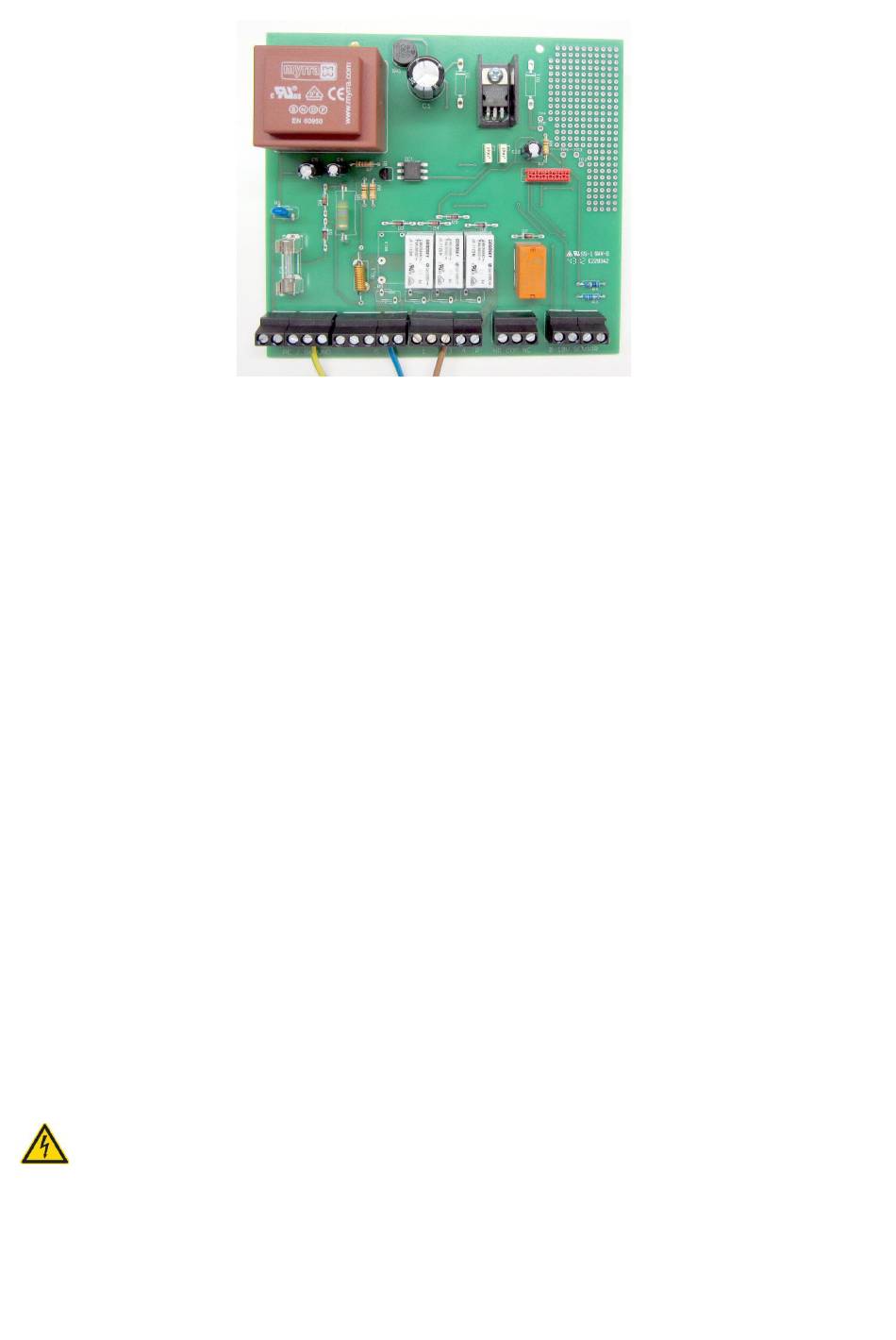

Abbildung 4: Anschlussplan Filterspülventil
Schließen Sie nach dem Anklemmen den unteren Deckel [7] der Systemsteuerung wieder.
4.4
Elektrischer Anschluss der Zusatzpumpe
Der Anschluss der Zusatzpumpe ist optional. Sollten Sie diese Pumpe nicht einsetzen, le-
sen Sie bitte unter Punkt 5 (Inbetriebnahme) weiter. Die Ansteuerung des Zusatzpumpen-
anschlusses erfolgt zeitgleich mit dem Hauswasserwerk. Bei Druckaufbau durch das
Hauswasserwerk (Pumpe läuft) wird der Zusatzpumpenanschluss eingeschaltet.
Vor dem Öffnen des Gerätes den Netzstecker ziehen!
