3. Option Nachfüllen
Sinkt der Füllstand im Haupttank unter einen bestimmten Betrag, wird der
Haupttank aus einem zweiten Tank nachgefüllt. Die dafür genutzte Pumpe
muss über einen eigenen Trockenlaufschutz verfügen.
Um diese Funktionen nutzen zu können, muss das Gerät an den Hersteller eingeschickt
werden. Es erfolgt eine extra Berechnung.
9.
Analogausgang
Vor dem Öffnen des Gerätes den Netzstecker ziehen!
Als Zusatzfunktion ist Ihr Gerät mit einem Analogausgang ausgestattet. Dieser Ausgang
bildet den von der Systemsteuerung angezeigten Prozentwert (0%-100%) auf einen Span-
nungsbereich von 0V bis 10V ab. Dabei gelten folgende Anschlusswerte:
minimaler Bürdewiderstand : 20KΩ
Kurzschlussschutz
Kurzschlussstrom
Leitungslänge
Die Systemsteuerung ist nur in der Lage, ganze Prozentwerte anzuzeigen. Diese
werden auf das Analogsignal abgebildet. Es ist daher nur die Auswertung einer
Kommastelle des Analogsignals sinnvoll.

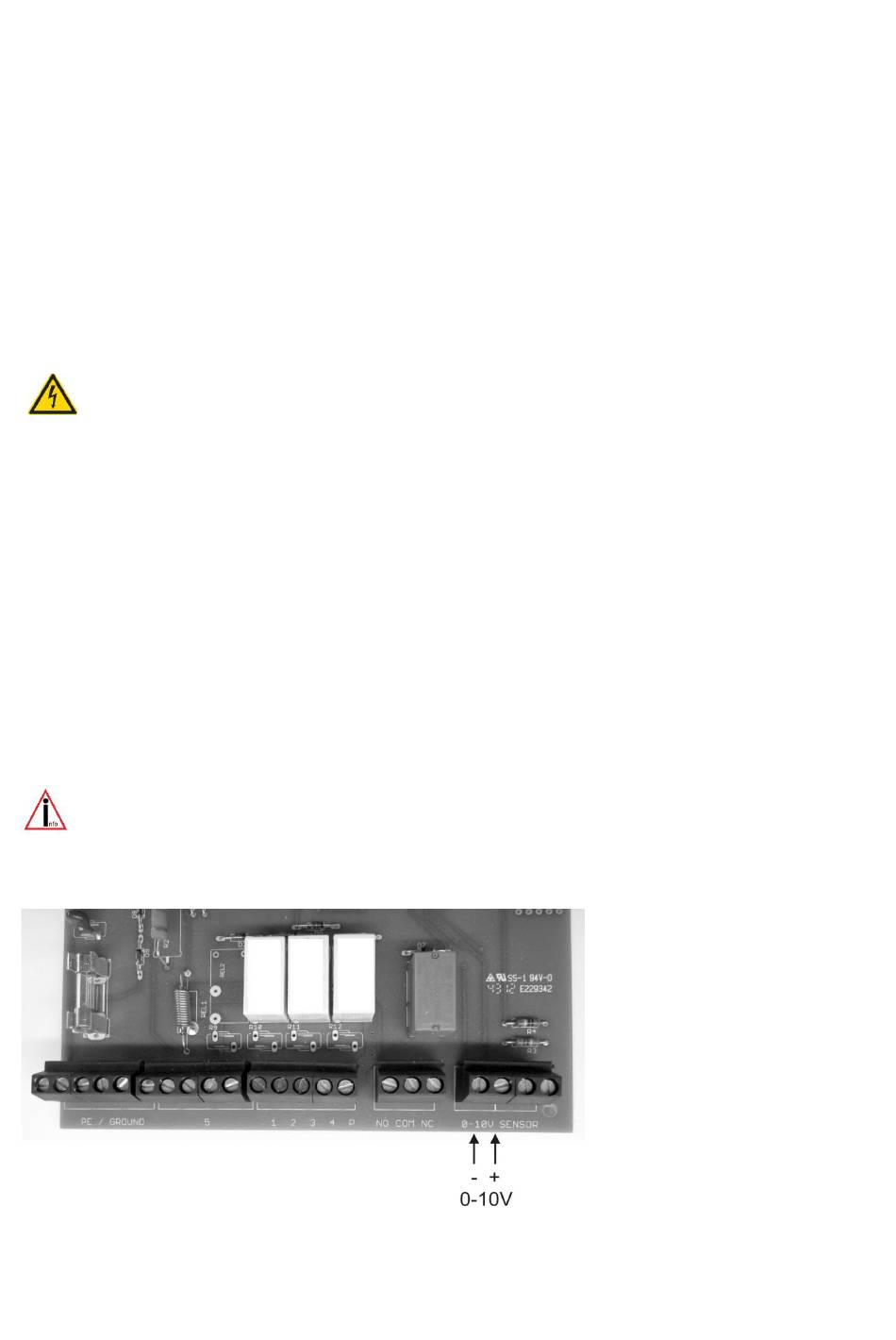

Abbildung 15: Lage des Analogausgangs
: ja
: ca. 15mA
: maximal 200m (geschirmt)
22
