- Seite 1 Benutzerinformation AquaControl + Füllstandsmessgerät und Trinkwassernachspeisung Artikel- Nr.: 351021 Otto Graf GmbH Carl-Zeiss-Str. 2-6 Tel .: 07641-5890 Kunststofferzeugnisse D-79 331 Teningen Fax: 07641-58950 Seite 1...

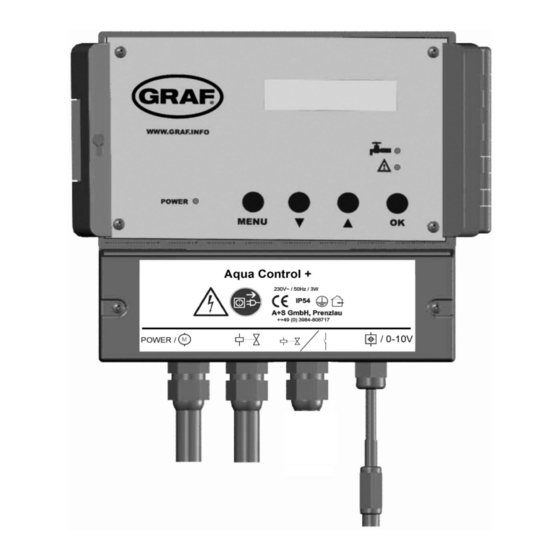

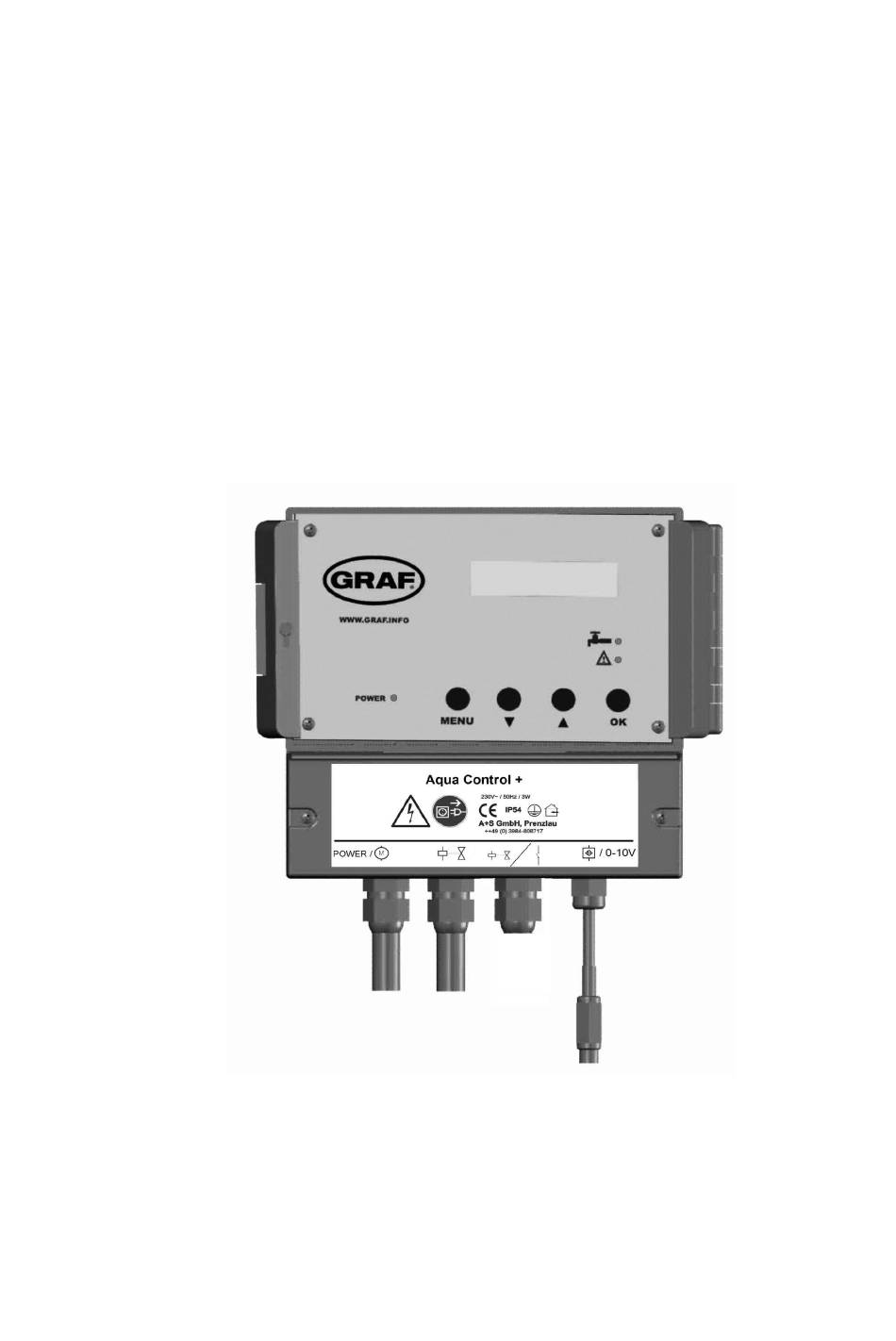

- Seite 2 Abbildung 1: Geräteansicht LED für Netzanzeige Display LED Trinkwasserbetrieb LED für Fehler und Störungen Bedientasten unterer Deckel der Systemsteuerung Anschlussleitung mit Kupplung für Datenleitung und Analogausgang 0-10V Störmeldeausgang und Ausgang für Filterspülventil Ventilanschluss mit Kupplung Die Netzsicherung der Systemsteuerung befindet sich unter diesem Deckel.
- Seite 3 Abbildung 2: Anschluss Sensorik Datenleitung Verschraubung 3 Der Anschluss der Datenleitung ist verpolungssicher. hier weißes Kabel anschließen hier rotes Kabel anschließen Datenleitungsklemme Verschraubung 2 Verschraubung 1 aktive Messlänge Edelstahlgewicht Seite 3...
-
Seite 4: Bestimmungsgemäße Nutzung Des Gerätes
Tankboden Schrauben abstumpfen! (Verletzungsgefahr) Überlauf Tankwand im Dom Sensor Messwertaufnehmer 1. Sicherheitshinweise Bitte lesen Sie vor Inbetriebnahme dieses Gerätes die Sicherheits- und Benut- zerinformation sorgfältig durch! Befolgen Sie alle Hinweise, die in der Benut- zerinformation stehen, um optimale Leistung zu erzielen. Diese Sicherheits- und Benutzerinformation sollte gut aufbewahrt werden. -
Seite 5: Haftungsbeschränkung
1.3 Haftungsbeschränkung Vom Hersteller wird keine Haftung für Schäden übernommen aufgrund: - von Einsatz von nicht ausgebildeten und nicht autorisierten Personal - von nicht dem Verwendungszweck entsprechender Nutzung - Öffnen und/oder Manipulation des Gerätes - Nichtbeachtung der Benutzerinformation 1.4 Elektrischer Strom !! Lebensgefahr durch elektrischen Strom !! Bei unmittelbarer Berührung spannungsführender Teile im und am Ge- rät besteht die Gefahr eines lebensgefährlichen, elektrischen Schlages. -
Seite 6: Spannungsversorgung
1.7 Spannungsversorgung Das Gerät darf ausschließlich mit der in der Benutzerinformation angegebenen Betriebsspannung betrieben werden. 1.8 Anschlusskabel Bei der Installation der Anschlusskabel ist auf die vom Benutzer fest- gelegten und örtlich geltenden Sicherheitsvorschriften zu achten. Achten Sie stets auf die Verbindung zur Schutzerde! In Verbindung mit anderen Geräten ist auf das gleiche Erdpotential (gleiche Starkstromsei- te) zu achten. -
Seite 7: Reinigung
1.13 Reinigung Zur Reinigung des Gehäuses keine flüchtigen Lösungsmittel wie Alkohol, Verdünnungsmittel, Benzin usw. verwenden. Nur ein trockenes, sauberes Tuch verwenden. 1.14 Ungewöhnliche Gerüche Bei Auftreten ungewöhnlicher Gerüche oder Rauch, sofort die Spannungsversorgung ausschalten und Gerät vom Netz nehmen! Wenden Sie sich an Ihren Händler oder den Hersteller. 1.15 Sicherungen Der Austausch von Sicherungen im und am Gerät ist nur geschultem und autorisiertem Fachpersonal gestattet. -
Seite 8: Steuerelektronik
beschädigt oder gequetscht werden. Planen Sie den Montageort so, dass Sie in Gefahrensituationen den Netzstecker leicht erreichen und aus der Steckdose ziehen können. Wählen Sie den Montageort so, dass Kinder nicht unbeaufsichtigt am Gerät und an dessen Anschlüssen spielen können. 2. -
Seite 9: Systemsteuerung
Pumpenanschluss Ventilanschlüsse Betriebsspannung :230V AC Betriebsspannung :230V AC Pumpenleistung :max. 1200VA Ausgangsstrom : max. 1A Hinweise: Die im Gerät vorhandene Sicherung sichert nur die Steuerelektronik ab. Ventil- und Pumpenanschluss sind nicht abgesichert. Diese werden ausschließlich über die der Steckdose vor geschaltete Sicherung abgesichert. Die gelbe LED „Trinkwasserbetrieb“... -
Seite 10: Anschluss Sensorik Und Datenleitung
Abbildung 4: Sensorik 1. Montieren Sie nun zunächst den Messwertaufnehmer (Deckel öffnen) an der Tankwand (im Graf- Kunststofftank vorzugsweise im Tankdom). Der Montageort des Messwertaufnehmern sollte sich zwischen 10 cm und 15 cm oberhalb des Überlaufs [25] befinden. Für die Befestigung sind die beigelegten Schrauben zu verwenden. - Seite 11 weiße Sensorkabel stecken Sie durch die Verschraubung 2 [18]. Ziehen Sie die Verschraubung 2 leicht an und schließen Sie das weiße Kabel an die Klemme [15] an. 5. Führen Sie nun das Ende der Datenleitung [12] , an dem sich kein Stecker befindet, durch die Verschraubung 3 [13].
-
Seite 12: Elektrisches Anschlussschema
4.3 Elektrisches Anschlussschema Das AquaControl+ bietet ihrer Regenwassernutzungsanlage einen Trockenlauf- schutz für die Pumpe bzw. das Hauswasserwerk. Damit dieser Trockenlaufschutz richtig arbeiten kann, muss Ihre Regenwassernutzungsanlage elektrisch nach fol- gendem Schema angeschlossen werden: Ventil 230V AC AquaControl+ Druckschalter Pumpe (Netz) Datenleitung ( 12V ) Meßwertauf-... - Seite 13 5. Inbetriebnahme Überzeugen Sie sich vor der Inbetriebnahme davon, dass alle für Netzspannung zu- gänglichen Stellen wieder verschlossen sind (Berührungsschutz muss wieder durch- gängig vorhanden sein). Öffnen Sie zunächst den Klarsichtdeckel der Systemsteuerung. Stecken Sie nun den Netzstecker in die dafür vorgesehene Steckdose. Beim ersten Einschalten fragt das Gerät die Sprache und die vorhandene Tankhöhe ab.
- Seite 14 teln möglich. Dazu stehen Ihnen vier Tasten zur Verfügung : MENU, -, + und EN- TER . Alle erforderlichen Eingaben erfolgen menügesteuert über die LCD- Anzei- ge. Sie können die Systemsteuerung jederzeit wieder auf die werksseitig eingestell- ten Standardwerte zurückstellen. Das Rückstellen kann nur im Betriebsmodus er- folgen (Anzeige siehe Abbildung 7 ) : Drücken Sie dazu zunächst die Taste „ENTER“...
- Seite 15 Um zu den einzelnen Funktionen in den Untermenüebenen zu gelangen, drücken Sie bitte die Taste „ENTER“ . Aus den Untermenüebenen gelangen Sie durch Drücken der Taste „MENU“ zurück in den Betriebsmodus. SCHALTPUNKTE Hauptmenüebene Taste „ENTER“ PUMPE EIN Pumpe EIN (Zahlenwert ist immer kleiner als der 0-100% Wert bei Ventil EIN) + / -...
-
Seite 16: Fil Spuel Bei Erhoehung
Reinigung des Regenwasserfilters für „5“ FIL SPUEL DAUER Sekunden 0-60 SEK + / - Reinigung des Regenwasserfilters bei einer Füll- standserhöhung um 2% nach Regen. Erhöht sich FIL SPUEL BEI der Füllstand weiter, erfolgt die Spülung nur noch ERHOEHUNG alle 3 Stunden. Der Wert „0“ schaltet diese Reinigungsart aus. - Seite 17 Den letzten Teil der Bedienebene bilden die Handfunktionen: HANDFUNKTIONEN Hauptmenüebene Taste „ENTER“ LETZTE SPUELUNG Zeit in Tagen, die seit der letzten Spülung mit Trinkwasser vergangen ist + / - HAND SPUELUNG Spülung der Trinkwasserzuleitung aktivieren NEIN + / - Zeit in Tagen, die seit der letzten Filterspülung LETZTE SPUELUNG vergangen ist + / -...
- Seite 18 Die Ursache für diesen Fehler ist eine FEHLER Beschädigung der weißen Sensorleitung. SENSOR Fehlermöglichkeiten: FEHLER - Datenleitung am Messwertaufnehmer nicht an der DL KURZSCHLUSS Datenleitungsklemme [14] angeschlossen, sondern an der Sensorklemme [15/16] - Cinch- Stecker oder Cinch- Kupplung haben Kurzschluss - Adern der Datenleitung wurden beschädigt Der Messwertaufnehmer liefert kein Signal FEHLER...
- Seite 19 Sofern das Gerät überhaupt keine Funktion zeigt, überprüfen Sie zunächst, ob die Steckdose Spannung führt. Gegebenenfalls prüfen Sie auch die Haussicherung. Vor dem Öffnen des Gerätes Netzstecker ziehen! Führt die Steckdose Spannung, ziehen Sie den Netzstecker der Systemsteuerung. Öffnen Sie im spannungslosen Zustand den unteren Deckel [6] der Systemsteue- rung (Siehe Abbildung 1 auf Seite 2) und prüfen Sie die geräteeigene Netzsiche- rung.
-
Seite 20: Hersteller
Hinweis: Die Systemsteuerung als Standardgerät kann mit maximal einem weiteren Schaltausgängen ausgerüstet werden. 9. Hersteller: Sollten Sie trotz aller Bemühungen Probleme mit dem Gerät haben, wenden Sie sich bitte per E- Mail GmbH Niederlassung Prenzlau Franz Wienholz Str. 40 17291 Prenzlau Tel. - Seite 21 10. Analogausgang: Vor dem Öffnen des Gerätes Netzstecker ziehen! Als Zusatzfunktion ist Ihr Gerät mit einem Analogausgang ausgestattet. Dieser Ausgang bildet den von der Systemsteuerung angezeigten Prozentwert (0%-100%) auf einen Spannungsbereich von 0V bis 10V ab. Dabei gelten folgende Anschluss- werte: minimaler Bürdewiderstand : 20K Ohm...
- Seite 22 Als Anwendungsbeispiel wird auf der folgenden Seite die Übergabe des Analogsi- gnales an das HomeMatic ® – System gezeigt. Hinweis: Das HomeMatic ® – System ist ein Produkt der eQ3 AG. Informationen zu diesem System finden Sie unter: www.eQ-3.de Seite 22...
- Seite 23 Abbildung 15: Einbindung ins HomeMatic - System Seite 23...
- Seite 24 11. Störmeldekontakt: Vor dem Öffnen des Gerätes Netzstecker ziehen! Als Zusatzfunktion ist Ihr Gerät mit einem potenzialfreien Störmeldekontakt ausge- rüstet. Ausgeführt ist dieser Kontakt als Wechsler. Maximal dürfen 230V AC bei einem Strom von 1A geschaltet werden. Die Aktivierung dieses Kontaktes erfolgt, sobald einer der im Punkt 5 genannten Fehler auftritt.
- Seite 25 12. Entsorgung: Altgeräte dürfen nicht über die kommunale Abfalltonne (Hausmüll) entsorgt werden. Die Altgeräte müssen einem Wertstoffhof zum fachgerechten Recycling zugeführt werden. Helfen Sie mit – bringen Sie die alten Elektrogeräte zur getrennten Sammlung. 13. Allgemeine Aufbaurichtlinien: Beim Aufbau einer Regenwassernutzungsanlage sind zu beachten: DIN EN 806: - Trinkwasserinstallation - Planung und Ausführung...
- Seite 26 DIN EN 1256: technische Regeln im Bereich der Grund- stücksentwässerung DIN EN 752: Entwässerungssysteme außerhalb von Gebäuden Vorschriften der ört- lichen Ver- und Ent- sorger: ggf. Meldepflicht der Anlage und weitere Auflagen Anhang A – verwendete Symbole: Achtung ! Vor dem Öffnen des Gerätes den Netzstecker ziehen . Warnung vor gefährlicher elektrischer Spannung Achtung ! Ein Fehler ist aufgetreten.
- Seite 27 Pumpenanschluss Ventilanschluss Anschluss für die Datenleitung Schutzklasse I Nur in trockenen Räumen verwenden. Filterventil und Störmeldeausgang Revision der Dokumentation: Revision Datum Beschreibung Verfasser AQX3.4 07.02.218 Formatierung Seite 27...
- Seite 28 Anhang B – Anschluss des Filterventils: Vor dem Öffnen des Gerätes Netzstecker ziehen! Raum für Ihre Notizen: Kaufdatum : ............Seriennummer : AS AQX........... aktive Messlänge : ............Softwareversion : ............Technische Änderungen vorbehalten. Stand : Februar 2018 Version: AQX 3.4 man_AQX_3-4_deu Seite 28...
