Installation der verdrahteten Bedientafel

ACHTUNG: FÜR EINE KORREKTE VERWALTUNG DER BETRIEBSARTEN MÜSSEN MVA-
SYSTEME UNBEDINGT MIT EINEM MASTER-GERÄT VERSEHEN WERDEN (EINEN EINZIGEN).
DER EINSTELLUNGSVORGANG IST IM ENTSPRECHENDEN KAPITEL BESCHRIEBEN.

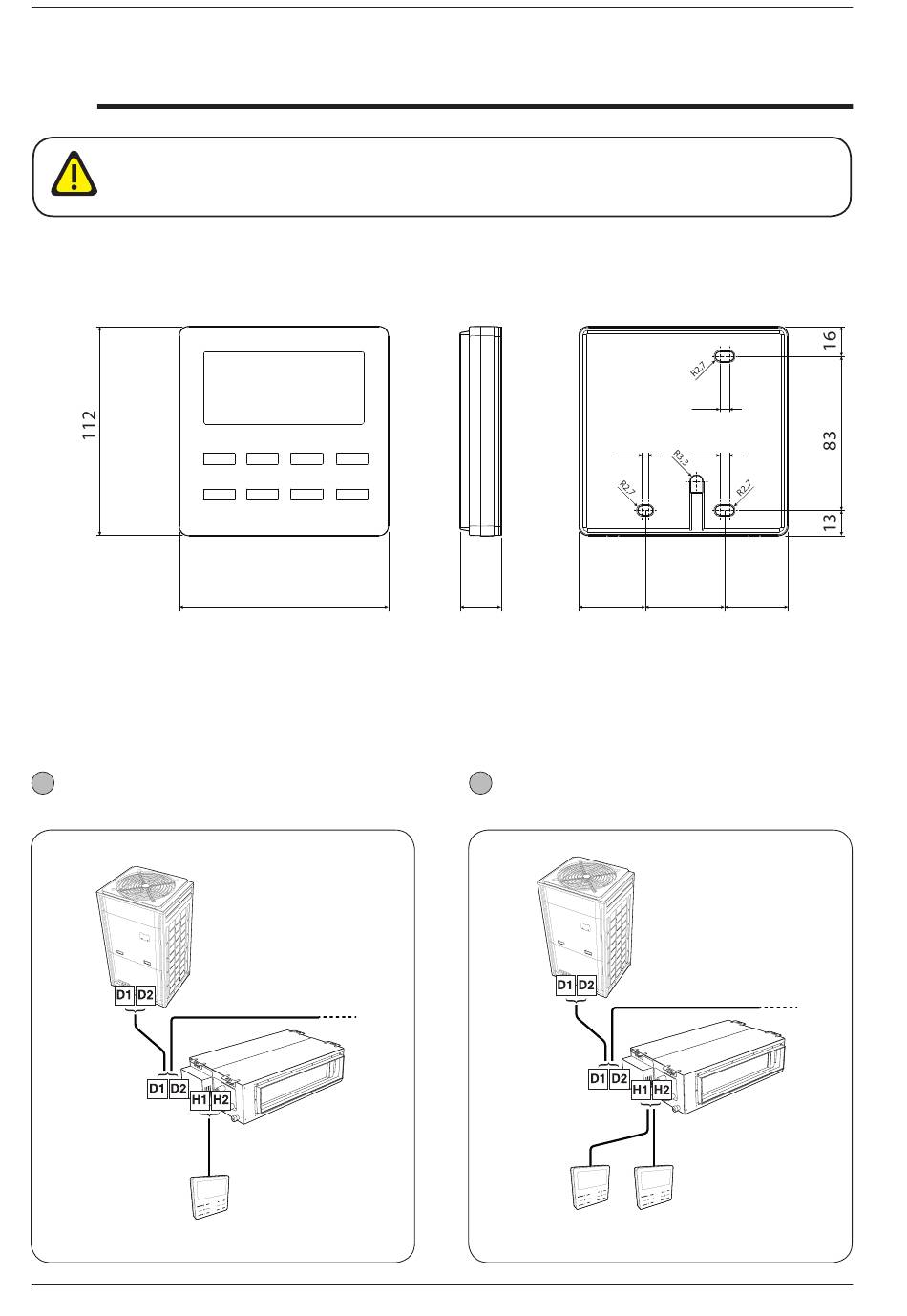

Abmessungen der verdrahteten Bedientafel:

Serielle Verbindung:

Die Kommunikation zwischen verdrahteter Bedientafel und Innengerät erfolgt über ein serielles Kabel; über die verdrahtete
Bedientafel können mehrere Konfigurationen zur Verwaltung des Innengeräts ausgewählt werden:
EINZEL-Verbindung, in der das Gerät (oder die Gerä-
A
tegruppe) über eine einzige verdrahtete Bedientafel
gesteuert wird:
Außeneinheit
Verdrahtete Bedientafel
8
112
Innengerät
3
22 35,5
DOPPEL-Verbindung, in der das Gerät (oder die Gerä-
B
tegruppe) über zwei verdrahtete Bedientafeln gesteu-
ert wird, einem MASTER und einem SLAVE:
Außeneinheit
Verdrahtete Verdrahtete
Bedientafel Bedientafel
(MASTER) (SLAVE)
[mm]
5
5
42,5 34
Innengerät
