5.7 Fixierung der Steuerung

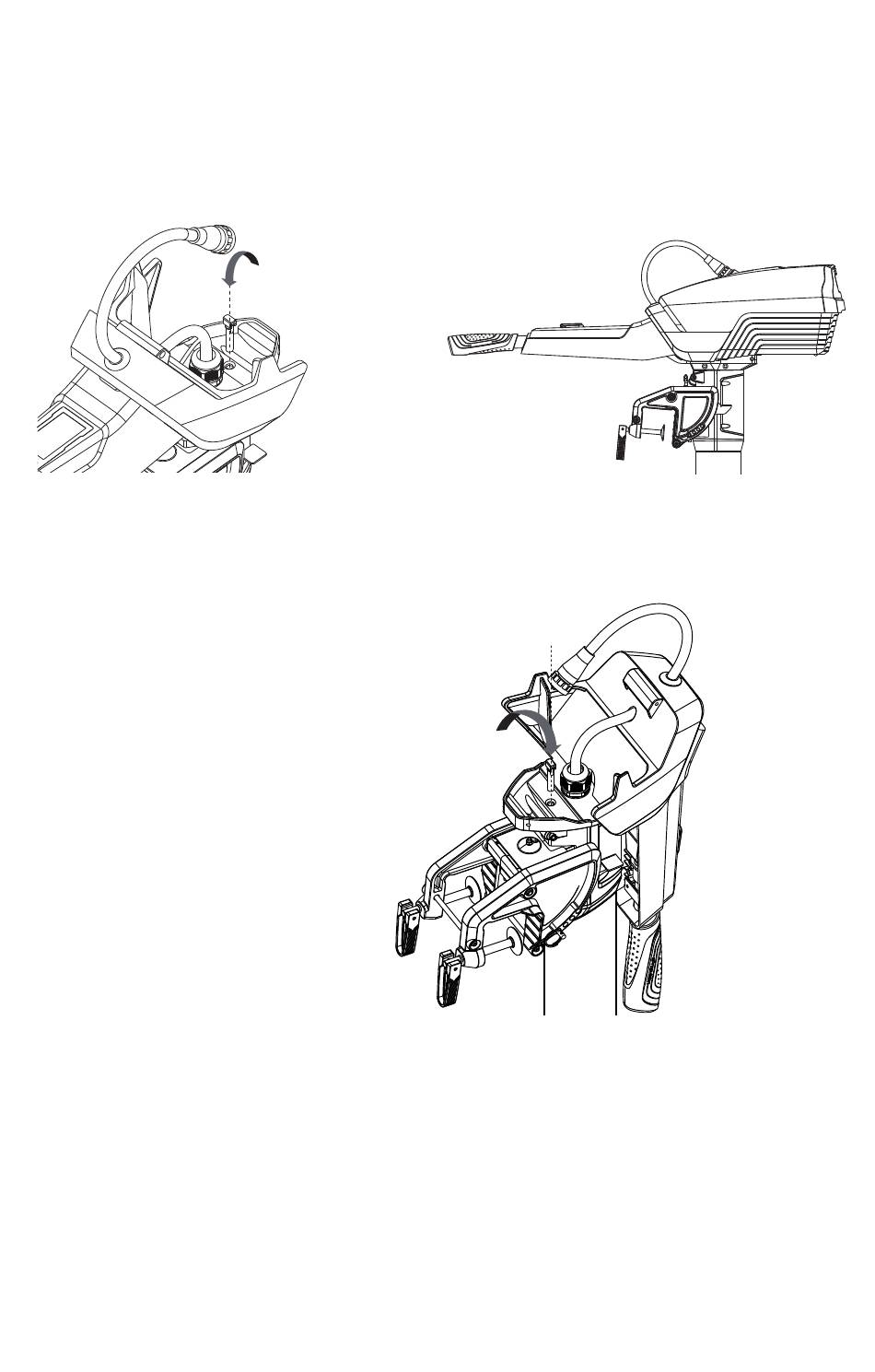

Wenn Sie die Steuerung fixieren möchten setzen Sie den Fixierungsstift in
die vorgesehene Bohrung (siehe Bild 5-10). Damit ist die Bewegung des
Außenborders in horizontaler Richtung gesperrt.
Bild 5-10
5.8 Fixieren zum Transport
Arretierstift in Bohrung stecken
Nach Drehen der Pinne um 180 Grad (siehe Bild 5-12) kann der Fixierungs-
stift in eine weitere Bohrung gesetzt werden. In dieser fixierten Position ist
der Transport des Außenborders leichter möglich, da die abgeklappte Pinne
nicht mit den Befestigungsklemmen kollidiert.
Arretierstift in
Bohrung stecken
Bild 5-12
29
Lenkposition fixiert in Richtung Vorwärts
Bild 5-11
