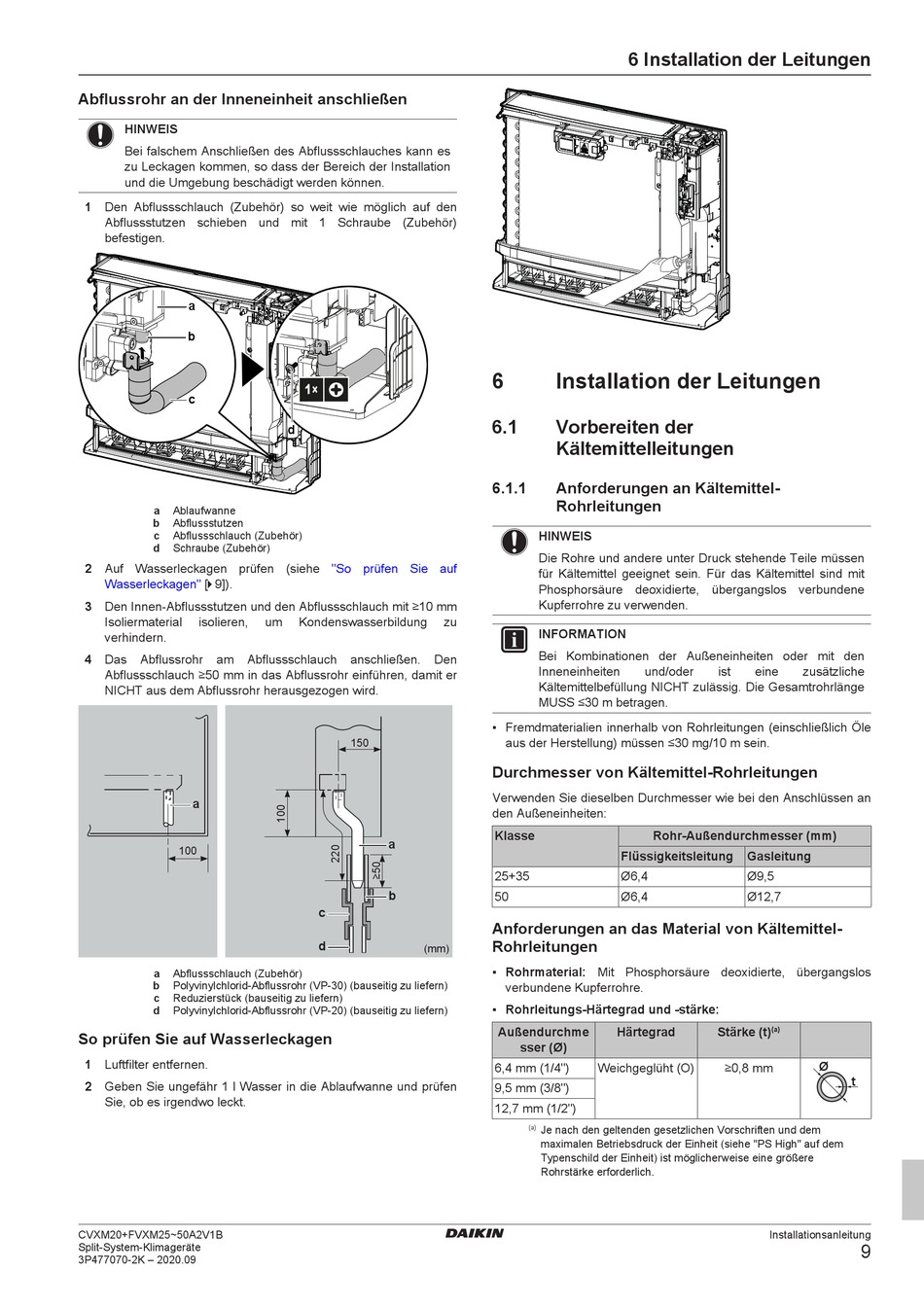

Abflussrohr an der Inneneinheit anschließen
HINWEIS
Bei falschem Anschließen des Abflussschlauches kann es
zu Leckagen kommen, so dass der Bereich der Installation
und die Umgebung beschädigt werden können.
1 Den Abflussschlauch (Zubehör) so weit wie möglich auf den
Abflussstutzen schieben und mit 1 Schraube (Zubehör)
befestigen.
a
b
c
a Ablaufwanne
b Abflussstutzen
c Abflussschlauch (Zubehör)
d Schraube (Zubehör)
2 Auf Wasserleckagen prüfen (siehe
Wasserleckagen" [ 4 9]).
3 Den Innen-Abflussstutzen und den Abflussschlauch mit ≥10 mm
Isoliermaterial isolieren,
verhindern.
4 Das Abflussrohr am Abflussschlauch
Abflussschlauch ≥50 mm in das Abflussrohr einführen, damit er
NICHT aus dem Abflussrohr herausgezogen wird.
a
100
a Abflussschlauch (Zubehör)
b Polyvinylchlorid-Abflussrohr (VP-30) (bauseitig zu liefern)
c Reduzierstück (bauseitig zu liefern)
d Polyvinylchlorid-Abflussrohr (VP-20) (bauseitig zu liefern)
So prüfen Sie auf Wasserleckagen
1 Luftfilter entfernen.
2 Geben Sie ungefähr 1 l Wasser in die Ablaufwanne und prüfen
Sie, ob es irgendwo leckt.
CVXM20+FVXM25~50A2V1B
Split-System-Klimageräte
3P477070-2K – 2020.09
1×
d
"So prüfen Sie auf
um Kondenswasserbildung
anschließen. Den
150
a
b
c
d
(mm)
6

Installation der Leitungen

6.1 Vorbereiten der
Kältemittelleitungen
6.1.1 Anforderungen an Kältemittel-
Rohrleitungen
HINWEIS
Die Rohre und andere unter Druck stehende Teile müssen
für Kältemittel geeignet sein. Für das Kältemittel sind mit
Phosphorsäure deoxidierte, übergangslos verbundene
Kupferrohre zu verwenden.
zu
INFORMATION
Bei Kombinationen der Außeneinheiten oder mit den
Inneneinheiten
Kältemittelbefüllung NICHT zulässig. Die Gesamtrohrlänge
MUSS ≤30 m betragen.
▪ Fremdmaterialien innerhalb von Rohrleitungen (einschließlich Öle
aus der Herstellung) müssen ≤30 mg/10 m sein.
Durchmesser von Kältemittel-Rohrleitungen
Verwenden Sie dieselben Durchmesser wie bei den Anschlüssen an
den Außeneinheiten:
Klasse
25+35
50
Anforderungen an das Material von Kältemittel-
Rohrleitungen
▪ Rohrmaterial: Mit Phosphorsäure deoxidierte, übergangslos
verbundene Kupferrohre.
▪ Rohrleitungs-Härtegrad und -stärke:
Außendurchme Härtegrad
sser (Ø)
6,4 mm (1/4") Weichgeglüht (O)
9,5 mm (3/8")
12,7 mm (1/2")
(a)
Je nach den geltenden gesetzlichen Vorschriften und dem
maximalen Betriebsdruck der Einheit (siehe "PS High" auf dem
Typenschild der Einheit) ist möglicherweise eine größere
Rohrstärke erforderlich.
6 Installation der Leitungen
und/oder ist eine
Rohr-Außendurchmesser (mm)
Flüssigkeitsleitung Gasleitung
Ø6,4 Ø9,5
Ø6,4 Ø12,7
(a)
Stärke (t)
≥0,8 mm
Installationsanleitung
zusätzliche
Ø
t
