Figyelem! Az antenna csatlakozóját se közvetlenül, se közvetve NE
csatlakoztassa védőföldhöz, mert ez a modul meghibásodását okozhatja!
-> Telepítési és Alkalmazási Útmutató 3.5 fejezet.
MODUL BEKÖTÉSE:
A Gate Control PRO négy bemenettel és két kimenettel rendelkezik, amelyek
a programozószoftverrel konfigurálhatók az aktuális feladatnak megfelelően.
Bemenetek:
Az NO vagy NC kontaktust a kiválasztott bemenet és a tápfeszültség negatív V-
pontja közé kell bekötni.
Az IN1 és IN2 bemenetek Kapucsengő, Műszaki hiba, vagy Kapunyitó
bemenetként is használhatók. A funkciók megfelelő működéséhez ennek
megfelelően kösse be a bemeneteket.
Kimenetek és vezérlési módok:
A kimenetek
szárazkontaktust, vezérléskor pedig zárókontaktust szolgáltatnak, kivéve a 3-as
vezérlési mód esetében, ahol az OUT2 kimenet alaphelyzetben zárt (NC).
A relékontaktusok maximális terhelhetősége 1A@24V AC/DC.
Az eszköz ötféle kimenetvezérlési módot támogat. Ezek mindegyike működik
telefonhívással
kapuautomatikájának megfelelő vezérlési módot.

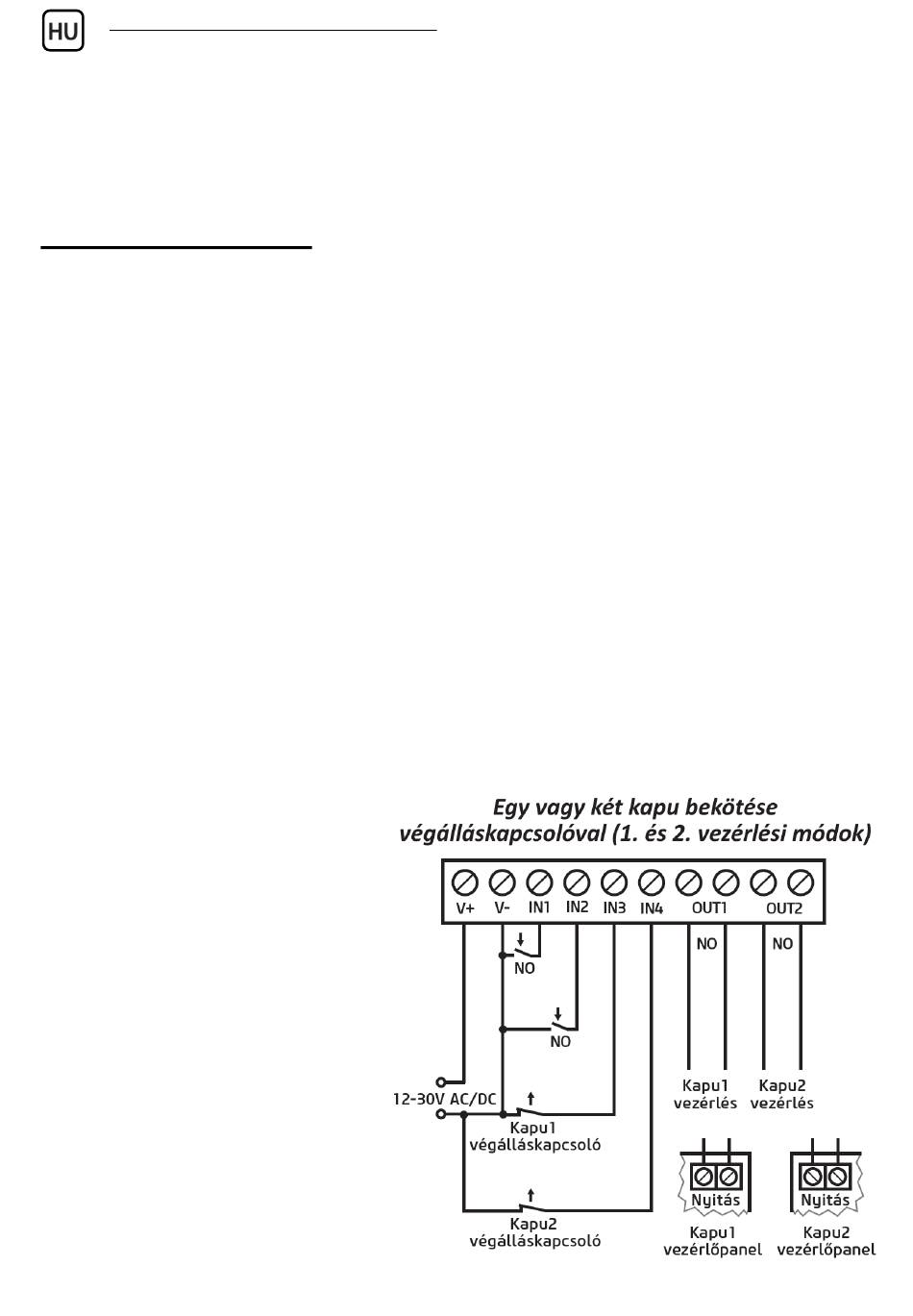

1. vezérlési mód:
- Egy vagy két kapuhoz, vagy
egy kapuhoz
móddal (részleges/teljes
nyitás).
- Mindkét kimenet
zetben nyitott (NO).
- Az OUT1 kimenet hívószám-
azonosítással vezérelhető.
- Az OUT2 kimenet
hívószámmal vezérelhető.
- Mindkét kimenet külön vezé-
relhető a mobilalkalmazással.
- Végálláskapcsolók
(1-es kapuhoz), és az IN4
(2-es kapuhoz) bemenetekre
köthetők.
alaphelyzetben
és mobilalkalmazáson
két nyitási
alaphely-
rejtett
az IN3
