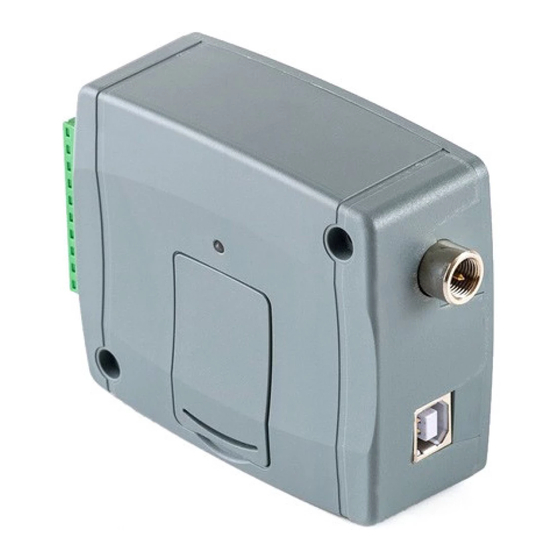

Gate Control PRO
QUICK GUIDE FOR INSTALLERS
Dear Customer!
Thank you for choosing our product. The full Installation
and Application Manual is available on our website at:
https://tell.hu/en/products/gsm-automation/gatecontrol-pro
PUTTING INTO OPERATION:
Note: For the WiFi product variant please skip the first 5 steps.
1. Choose the SIM card services according to the device functions you would
like to use (mobile Internet, voice call, SMS service).
2. Enable caller identification service on the SIM card at the mobile service
provider.
3. Disable voice mail and notification about missed calls on the SIM card.
4. If you want to lock the SIM card with a PIN code, you will have to provide the
PIN code in the device settings. Otherwise, disable PIN code request on the
SIM card.
5. Remove the SIM card bay cover of the device and install the SIM card.
6. Check the installation environment for avoiding weak signal and other
problems (strong electromagnetic disturbances, high humidity).
7. Connect the antenna.
8. Do the wiring according to the control mode chosen.
9. Connect the device to the power supply (12-30V AC/DC, 500mA).
For device version v8.00 (20.03.2020)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für tell Gate Control PRO

Inhaltszusammenfassung für tell Gate Control PRO

  • Seite 1 For device version v8.00 (20.03.2020) Gate Control PRO QUICK GUIDE FOR INSTALLERS Dear Customer! Thank you for choosing our product. The full Installation and Application Manual is available on our website at: https://tell.hu/en/products/gsm-automation/gatecontrol-pro PUTTING INTO OPERATION: Note: For the WiFi product variant please skip the first 5 steps.

  • Seite 2: Device Wiring

    -> Chapter 3.5 of the Installation and Application Manual. DEVICE WIRING: The Gate Control PRO has four inputs and two outputs, which can be configured in the programming software for the task at hand. Inputs: The NO or NC dry contacts should be connected between the selected input and the V- supply voltage negative terminal.
  • Seite 3 Gate Control PRO Quick guide - A control call/command only opens the gate. Closing should be done automatically by the gate automation control board. Control mode 2: - For one or two gates, or one gate with two opening options (partial/ total opening).
  • Seite 4 Control mode 4: - For single-gate automations that require triggers for opening and closing on different inputs. - Opening and then closing by a single call/control command. - Both outputs are normally open (NO). - The opening trigger is provided by output OUT1 and the closing trigger is provided by output OUT2.

  • Seite 5: Programming Software

    Gate Control PRO Quick guide PROGRAMMING SOFTWARE: The latest version of the programming software is available on the manufacturer’s website. Connecting via USB - Launch the Gate Control programming software. - Power up the device and then connect it to the computer using a USB A-B cable.
  • Seite 6 Configuring a system administrator: In most applications, a separate administrator is needed for managing users in the Gate Control PRO. You can add administrators by following the steps specified above, but choosing the Admin option for Role. Besides the super administrator, the administrator can also add and delete other users remotely.

  • Seite 7: Configuring The Device

    Gate Control PRO Quick guide Registering the device identifier: The device can be identified and accessed remotely based on. its unique device identifier. You can read and copy the device ID to clipboard in the Status monitoring menu. You can store the device availabilities (name, device identifier, comments) using...
  • Seite 8 Configuring cameras: The Gate Control PRO can manage access up to two IP cameras with ONVIF standard. They can be added in the IP cameras menu, by entering the URLs of the cameras. You can enter either stream or snapshot URLs, and the mobile application will display the camera images accordingly.
  • Seite 9 Gate Control PRO Quick guide Registering over the Internet: Direct registration What you will need: - An App registration password for direct app registration should be configured in the Mobile devices menu, in the programming software. For this, read the users from the device first by clicking on the Read users...
  • Seite 10 - In order to gain permission to register by SMS, you have to add yourself in the Gate Control PRO device as user, with user name and your phone number. You can do this in the programming software, in the Users menu.
  • Seite 11 Gate Control PRO Quick guide Steps for registration: - Open the mobile app and select the Settings menu. - Choose the By SMS option in the Add new device menu - Press the Send SMS button. - Send the shown message to the phone number of the device.
  • Seite 12 Internet. For this, configure the phone number of the SIM card installed in the Gate Control PRO device under the General device settings menu, in the Device phone number field found in the SIM settings section.

  • Seite 13: Safety Instructions

    Failure to observe safety instructions may be a threat to you and your environment! TELL’s product (hereinafter referred to as „device”) has a built-in mobile communication modem or a WiFi interface. Depending on the product variant, the built-in modem is capable of 2G, 3G or 4G mobile communication.
  • Seite 14 You can find the exact data in the user’s manual and on the http://tell.hu website as well.  DO NOT USE the device with a power supply that does not meet the MSZ EN 60950-1 standard! ...

  • Seite 15: Üzembe Helyezés

    (2020.03.20) Gate Control PRO GYORSTELEPÍTÉSI ÚTMUTATÓ TELEPÍTŐKNEK Tisztelt Vásárlónk! Köszönjük, hogy megvásárolta termékünket! A teljes Telepítési és Alkalmazási Útmutató letölthető a gyártó weboldaláról: https://tell.hu/hu/termekek/gsm-automatizalas/gate-control-pro ÜZEMBE HELYEZÉS: Megjegyzés: WiFi termékváltozat esetén hagyja ki az első 5 lépést. 1. A használni kívánt funkciók alapján válassza ki a SIM-kártya szolgáltatásokat a mobilszolgáltatónál (mobilinternet, hívásszolgáltatás, SMS szolgáltatás)!
  • Seite 16 -> Telepítési és Alkalmazási Útmutató 3.5 fejezet. MODUL BEKÖTÉSE: A Gate Control PRO négy bemenettel és két kimenettel rendelkezik, amelyek a programozószoftverrel konfigurálhatók az aktuális feladatnak megfelelően. Bemenetek: Az NO vagy NC kontaktust a kiválasztott bemenet és a tápfeszültség negatív V- pontja közé...
  • Seite 17 - Egy vezérlőparancs csak kapunyitást végez. A zárást a kapuvezérlőnek automatikusan kell végeznie. 2. vezérlési mód: - Egy vagy két kapuhoz vagy egy kapuhoz két nyitási móddal (részleges/teljes nyitás). - Mindkét kimenet alaphelyzetben nyitott (NO). - Mindkét kimenet hívásazonosítással vezérelhető, a beállításnak megfelelően (csak OUT1, csak OUT2, vagy mindkettő...
  • Seite 18 Gate Control PRO Gyorstelepítési Útmutató 4. vezérlési mód: - Olyan egykapus kapuautomati- kákhoz, amelyek a nyitás és a zárás vezérlőkontaktust eltérő bemeneteken várják. - Nyitás, majd zárás egyetlen hívás/vezérlőparancs hatására. - Mindkét kimenet alaphelyzet- ben nyitott (NO). - A nyitási impulzust az OUT1, a zárási impulzust az OUT2...
  • Seite 19 PROGRAMOZÓSZOFTVER: A programozószoftver legfrissebb változata elérhető a gyártó weboldalán. Kapcsolódás USB-n keresztül - Indítsa el a Gate Control programozószoftvert. - Helyezze a modult tápfeszültségre, majd csatlakoztassa USB A-B kábellel a számítógéphez. - A Kapcsolódási mód menüben válassza az USB opciót. - Adja meg az USB kapcsolat jelszót (alapértelmezett jelszó: 1234), majd kattintson a Kapcsolódás gombra.
  • Seite 20 Rendszeradminisztrátor regisztrálása: A legtöbb esetben külön adminisztrátorra van szükség, aki a Gate Control PRO felhasználóit kezeli. Adminisztrátort szintén a fent felsorolt lépéseket követve adhat hozzá, az Adminisztrátor opció kiválasztásával Szerepkörként.
  • Seite 21 Eszközazonosító regisztrálása: A modul távoli azonosítása és elérése az egyedi eszközazonosítója alapján történik. Az eszközazonosítót az Állapotfigyelés menüben találja, ahol lehetőség van azt vágólapra másolni. A Modulnyilvántartás menüben az Új gomb segítségével elmentheti a modul elérhetőségeit (név, eszközazonosító, megjegyzések), amely a későbbiekben segítségére lesz,...
  • Seite 22 (Y), valamint a fotocella-érzékelőkör megszakításának késleltetése (W). Kamerák beállítása: A Gate Control PRO akár két ONVIF szabványt támogató IP kamerát képes kezelni, amelyek az IP kamerák menüpontban állíthatók be a kamerák URL-jének megadásával. Megadhat akár élőkép (stream), akár pillanatkép (snapshot) URL-t, a mobilalkalmazás pedig ennek megfelelően fogja...
  • Seite 23 Regisztrálás interneten keresztül: Közvetlen regisztráció Amire szüksége lesz: - A programozószoftverben a Mobileszközök menüben meg kell adnia egy Appregisztrációs jelszót a közvetlen regisztrációhoz. Ehhez előbb olvassa ki a felhasználókat a modulból a Felhasználók olvasása gomb segítségével, majd kattintson a QR-kód gombra, és a QR-kód közvetlen appregisztrációhoz fül alatt állítsa be a közvetlen regisztrációhoz szükséges jelszót az Appregisztrációs jelszó...
  • Seite 24 Megjegyzés: Ez az opció WiFi termékváltozatnál nem elérgető. Amire szüksége lesz: - Ahhoz, hogy jogosult legyen SMS-sel regisztrálni, hozzá kell adnia magát a Gate Control PRO modulba felhasználóként, felhasználónévvel és a telefonszámával. Ezt a programozószoftverben, a Felhasználók menüben teheti meg.
  • Seite 25 és ikonját, törölheti a kaput, illetve az itt található Frissítés gombbal frissítheti a beállításokat, amennyiben azok időközben módosításra kerültek a Gate Control PRO modulban. ONVIF kamera teszt: A Beállítások menü ONVIF-kamera tesztelése menüpontjának segítségével ellenőrizheti, hogy az alkalmazás megfelelően működik-e az Ön IP-kamerájával.
  • Seite 26 A Gate Control PRO telefonszáma: A mobilalkalmazás képes a kapu vezérlésére híváson keresztül is, amennyiben mobilinternet hiba lép fel és ezért interneten keresztül nem tudja elküldeni a vezérlőparancsot. Ehhez adja meg a Gate Control PRO modulba helyezett SIM- kártya telefonszámát Általános...

  • Seite 27: Biztonsági Utasítások

    A biztonsági utasítások esetleges be nem tartása veszélyt jelenthet Önre és a környezetére is! A TELL terméke (továbbiakban „eszköz”) beépített mobilkommunikációs modemmel, vagy WiFi interfésszel rendelkezik. Termékváltozattól függően, a beépített modem 2G, 3G vagy 4G mobilkommunikációra képes.
  • Seite 28 Gate Control PRO Gyorstelepítési Útmutató  MINDIG VÁLASSZA LE az eszközt a tápfeszültségről a felszerelés megkezdése előtt!  MINDIG VÁLASSZA LE az eszközt a tápfeszültségről a SIM-kártya behelyezése, eltávolítása vagy cseréje előtt!  AZ ESZKÖZ KIKAPCSOLÁSÁHOZ válassza le az eszközről az összes áramforrást, beleértve a tápfeszültséget és az USB csatlakozást is!

  • Seite 29: Schnellinstallationsanweisung Für Installateure

    Für Modulversion v8.00 (20.03.2020) Gate Control PRO SCHNELLINSTALLATIONSANWEISUNG FÜR INSTALLATEURE Sehr geehrte Kundin, sehr geehrter Kunde! Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Die vollständige Installations- und Gebrauchsanweisung kann von der Webseite des Herstellers heruntergeladen werden: https://tell.hu/de/produkte/gsm-automatisierung/gsm-gate-control-pro...

  • Seite 30: Verdrahtung Des Moduls

    Schutzerdung an, weil es zum Defekt des Moduls führen kann! -> Kapitel 3.5 der Installations- und Gebrauchsanweisung. VERDRAHTUNG DES MODULS: Das Modul Gate Control PRO hat vier Eingänge und zwei Ausgänge, die mithilfe der Programmiersoftware der aktuellen Aufgabe entsprechend konfiguriert werden können. Eingänge: Die Kontakte NO oder NC müssen zwischen den ausgewählten Kontakt und den...
  • Seite 31 Steuerungsmodus 1: - Zu einem Tor oder zu zwei Toren oder zu einem Tor mit zwei Öffnungsarten (Teilöffnung/Vollöffnung). - Beide Ausgänge sind normalerweise geöffnet (NO). - Der Ausgang OUT1 kann durch Rufnummer- Identifizierung gesteuert werden. - Der Ausgang OUT2 kann durch unterdrückte Rufnummer...
  • Seite 32 Gate Control PRO Schnellinstallationsanweisung Steuerungsmodus 3: - Zu Ein-Tor-Torautomatiken, die die Steuerkontakte für Öffnen und Schließen an dem gleichen Eingang erwarten. - Öffnen, dann Schließen per einen einzigen Anruf/Steuerungsbefehl. - Der Ausgang OUT1 normalerweise geöffnet (NO), während OUT2 normalerweise geschlossen (NC) ist.
  • Seite 33 Steuerungsmodus 4: - Zu Ein-Tor-Torautomatiken, die die Steuerkontakte für Öffnen Schließen unterschiedlichen Eingängen erwarten. - Öffnen, dann Schließen per einen einzigen Anruf/Steuerungsbefehl. - Beide Ausgänge sind normalerweise geöffnet (NO). - Der Öffnungsimpuls wird von dem Ausgang OUT1, während der Schließimpuls von dem Ausgang OUT2 geliefert.
  • Seite 34 Gate Control PRO Schnellinstallationsanweisung PROGRAMMIERSOFTWARE: Die neueste Version der Programmiersoftware ist auf der Webseite des Herstellers zu finden. Verbinden über USB - Starten Sie die Gate Control Programmiersoftware. - Legen Sie das Modul an Speisespannung, dann schließen Sie es mit einem USB A-B Kabel an den Computer an.
  • Seite 35 Registrierung des Superadministrators und Konfigurierung des Fernzugriffs: Zum Vollzugriff auf die Fernprogrammierung ist die Registrierung eines Anwenders mit der Rolle Superadministrator, bzw. die Einstellung eines Fernzugriffspasswortes zum gegebenen Anwender benötigt. Ein neuer Anwender kann sowohl nach der vollzogenen Registrierung in der Mobilanwendung, wie in der vorliegenden Anweisung unten erläutert, als auch im Menü...
  • Seite 36 Registrierung des Systemadministrators: In den meisten Fällen braucht man einen zusätzlichen Administrator, der die Anwender des Gate Control PRO verwaltet. Sie können einen Administrator auch nach den oben genannten Schritten hinzufügen, wobei Sie als Rolle die Option Administrator auswählen. Neben dem Superadministrator ist der Administrator auch berechtigt, über Fernzugriff weitere Anwender hinzuzufügen...

  • Seite 37: Programmierung Des Moduls

    PROGRAMMIERUNG DES MODULS: Konfigurierung der Eingänge: Die Grundstellung (NO oder NC) und die Empfindlichkeit der Eingänge können im Menüpunkt Eingänge angegeben werden. Bei den Eingängen IN1 und IN2 können die Funktionen der Eingänge ausgewählt werden. Diese zwei Eingänge können für Toröffnung, bzw. für Signalübertragung der Türklingel und eines technischen Fehlers per Push- Nachricht benutzt werden.

  • Seite 38: Registrierung Der Mobilanwendung

    Zur Gewinnung der URL der IP-Kamera empfehlen wir die Nutzung unserer IP- Kamera-Filter Anwendung, die zu diesem Zweck entwickelt worden ist. Die Anwendung ist in der Sektion Software der Produktseite Gate Control PRO auf unserer Webseite verfügbar. -> Kapitel 5.2.4, 5.2.5, 5.2.6, 5.2.8 und 5.2.10 der Installations- und...
  • Seite 39 Registrierung über das Internet: Unmittelbare Registrierung Was Sie dafür benötigen: - Im Menü Mobilgeräte Programmiersoftware sollen Appregistrierungspasswort für unmittelbare Registrierung angeben. Lesen Sie dazu zuerst die Anwender mithilfe der Taste Anwender lesen dem Modul aus, dann klicken Sie die Taste QR-Code an und stellen Sie das zur unmittelbaren Appregistrierung benötigte Passwort im Feld Appregistrierungspasswort unter dem Tab QR-Code zur unmittelbaren...
  • Seite 40 Anmerkung: Diese Option ist in der WiFi-Produktversion nicht verfügbar. Was Sie dafür benötigen: - Sie sollen sich selbst als Benutzer mit Benutzernamen und Telefonnummer im Gate Control PRO Modul hinzufügen, um berechtigt zu werden, per SMS zu registrieren. Sie können es im Menü Anwender der Programmiersoftware absolvieren.

  • Seite 41: Funktionen Der Mobilanwendung

    Schritte der Registrierung: - Starten Sie die Mobilanwendung und öffnen Sie das Menü Einstellungen - Wählen Sie die Option Per SMS innerhalb des Menüpunktes Neues Gerät hinzufügen - Drücken Sie die Taste SMS senden - Schicken Sie den Text, der bei Ihnen erschienen ist, an die Telefonnummer des Moduls.

  • Seite 42: Weitere Wichtige Einstellungen In Der Programmiersoftware

    Diese Methode wird in dem Fall angewandt, wenn ein Mobilinternet-Fehler auftritt und der Steuerungsbefehl über das Internet nicht versendet werden kann. Geben Sie dazu die Telefonnummer der ins Gate Control PRO Modul eingelegte SIM-Karte im Feld Telefonnummer des Moduls in der Sektion SIM-Einstellungen des Menüpunktes Allgemeine Moduleinstellungen an.

  • Seite 43: Sicherheitsanweisungen

    Sie diesen! Die eventuelle Nichteinhaltung der Anweisungen kann sowohl Sie, als auch Ihre Umgebung gefährden! Das Produkt von TELL (im Weiteren „Gerät”) hat ein eingebautes Modem für Mobilkommunikation oder eine WiFi-Schnittstelle. Abhängig von der Produktversion ist das eingebaute Modem für Mobilkommunikation in 2G, 3G oder 4G entwickelt worden.
  • Seite 44 Gate Control PRO Schnellinstallationsanweisung  TRENNEN SIE das Gerät IMMER von der Speisespannung bevor Sie anfangen zu montieren!  TRENNEN SIE das Gerät IMMER von der Speisespannung, bevor Sie die SIM-Karte einlegen, entfernen oder tauschen!  ZUR AUSSCHALTUNG DES GERÄTS trennen Sie alle Stromquellen von dem Gerät, einschließlich die Speisespannung und den USB-Anschluss!
