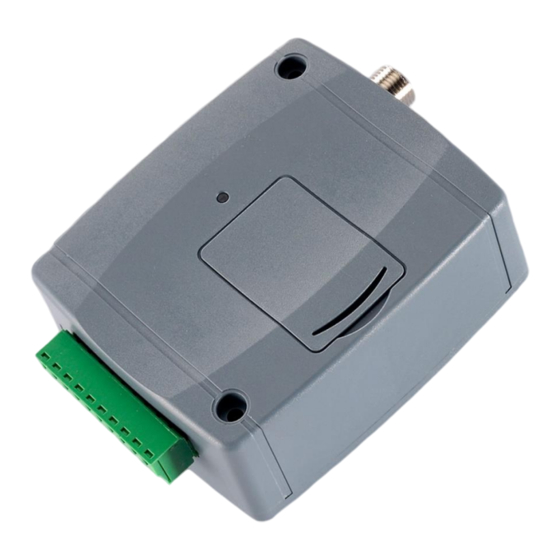

Gate Control PRO
INSTALLIERUNGS- UND GEBRAUCHSANWEISUNG
Für Modulversion v8.01
Dokumentenversion: 5.3 13.03.2020
Gate Control PRO 1000 - 2G
Gate Control PRO 1000 - 3G
Gate Control PRO 1000 - 4G
Gate Control PRO 1000 - WiFi
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für tell Gate Control PRO
Inhaltszusammenfassung für tell Gate Control PRO
- Seite 1 INSTALLIERUNGS- UND GEBRAUCHSANWEISUNG Für Modulversion v8.01 Dokumentenversion: 5.3 13.03.2020 Produktvarianten: Gate Control PRO 20 - 2G Gate Control PRO 1000 - 2G Gate Control PRO 20 - 3G Gate Control PRO 1000 - 3G Gate Control PRO 20 - 4G ...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Das Funktionieren des Gate Control PRO ..................5 1.1. Unterschiede zwischen den 2G-, 3G-, 3GA-, 4G- und WiFi-Varianten ......... 5 1.2. Notsteuerung per SMS ......................6 1.3. Datenverkehr ........................7 1.4. Funktionieren der Kontakteingänge ..................7 Dedizierte Funktionen der Eingänge ................7 1.4.1. - Seite 3 5.4. Menügruppe Modulstatus ....................71 Statusüberwachung ....................71 5.4.1. 5.4.2. Ereignisprotokoll ......................73 5.4.3. Systemprotokoll ......................74 5.5. Menügruppe Software-Einstellungen .................. 75 5.5.1. Einstellungen ......................75 5.5.2. Info ..........................76 6. SIM-Karte wechseln ........................76 7. Firmware-Update ......................... 77 7.1. Aktualisieren über USB ....................... 77 7.2.
- Seite 4 Verwendung des Produktes durch. Die neueste Version der Programmiersoftware und Handbücher des Produktes können Sie von der Webseite des Herstellers herunterladen: https://tell.hu/de/produkte/gsm-automatisierung/gsm-gate-control-pro Produktmerkmale: Steuerung von Ausgängen per Internet, mit Mobilanwendung Steuerung von Ausgängen per kostenlosen Anruf, mit Identifizierung der anrufenden Telefonnummer ...
-
Seite 5: Das Funktionieren Des Gate Control Pro
Steuerungsanforderung aus, aber verweigert die außerhalb der Eintrittsperiode eingetroffenen Anforderungen. Wählen Sie die gewünschten und auf der ins Gate Control PRO Gerät einzulegenden SIM-Karte zu aktivierenden Dienstleistungen demgemäß, welche Dienstleistungen des Gerätes Sie in Anspruch nehmen wollen. Zur Benutzung der Mobilanwendung und der Funktionen mit E-Mail- Sendung ist Mobilinternet-Dienstleistung notwendig. -
Seite 6: Notsteuerung Per Sms
Im Falle der 2G-Variante verzögert der über das Mobilfunknetz getätigte Anruf die Datenkommunikation, da die 2-Modems nicht fähig sind, mehrere Kommunikationskanäle gleichzeitig zu bedienen. Die WiFi-Variante kann ausschließlich mit einem WiFi-Netzwerk benutzt werden. Da diese Version kein GSM Modem hat, sind die SMS- und anrufbasierten Funktionen nicht verfügbar. Dagegen benötigt diese Variante keine SIM-Karte. -
Seite 7: Datenverkehr
1.3. Datenverkehr Auf der ins Gate Control PRO Gerät eingelegten SIM-Karte können Sie neben dem voraussichtlichen minimalen Datenverkehr sogar ~20 MB monatlich erreichen. Die Größe des Datenverkehrs hängt von der Häufigkeit des Gebrauchs, Stabilität des Mobilnetzwerkes und den in Anspruch genommenen Dienstleistungen ab. Die mit dem Datenverkehr verbundenen Dienstleistungen, wie z.B. -
Seite 8: Verwaltung Persönlicher Daten
Bei der Nutzung eines Endschalters kann das System eine Benachrichtigung in der Form von Push und/oder SMS senden, falls das Tor sich nicht öffnet oder nicht schließt. Die Endschalter können unter dem Menüpunkt „Eingänge“ in der Programmiersoftware konfiguriert werden. Die SMS-Fehlermeldungen können je Anwender unter dem Menüpunkt „Anwender“, während die Push-Fehlermeldungen je Mobilgerät unter dem Menüpunkt „Mobilgeräte“... -
Seite 9: Verdrahtung Der Eingänge
3.2. Verdrahtung der Eingänge Bei der Verdrahtung der Eingänge ist der normalerweise geschlossene oder normalerweise geöffnete Kontakt zwischen den gegebenen Eingang (IN1…IN4) und den negativen Anschlusspunkt der Speisespannung (V-) zu binden. Bei Verwendung von normalerweise geöffnetem Aktivierungskontakt ist zur Einstellung des gegebenen Eingangs die NO (normally open –... -
Seite 10: Verdrahtungspläne Je Nach Ausgangssteuerungsmodus
3.4.1. Verdrahtungspläne je nach Ausgangssteuerungsmodus Verteilung der Terminalpunkte des seriellen Anschlusses: Speisespannung 12…30V AC/DC (min. 500mA) Speisespannung Negativpol (wenn DC) Kontakteingang 1 Kontakteingang 2 Kontakteingang 3 Kontakteingang 4 OUT1 Ausgang 1 (normalerweise geöffneter potenzialfreier Kontakt, max. 1A@24V AC/DC) OUT2 Ausgang 2 (normalerweise geöffneter potenzialfreier Kontakt, max. 1A@24V AC/DC) Steuerungsmodus 1: - Zu einem Tor oder zu zwei Toren oder zu einem Tor mit zwei Optionen zum... - Seite 11 Steuerungsmodus 3: - Für Torautomatik, die mit einem Tor versehen ist und die den Steuerungs- kontakt für Öffnen und Schließen an dem gleichen Eingang erwartet. - Öffnen, dann Schließen nach einem einzelnen Anruf/Steuerungsbefehl. - Der Ausgang OUT1 ist normalerweise geöffnet (NO), während OUT2...
-
Seite 12: Sim-Karte-Fassung
3.5. SIM-Karte-Fassung Die SIM-Karte-Fassung wird zugänglich, indem der Deckel der am Modul sichtbaren Öffnung beseitigt wird. Anmerkung: Die WiFi-Produktversion benötigt keine SIM-Karte, deshalb hat diese Version keinen SIM-Karte-Fassung. Drücken Sie den Deckel am gekennzeichneten Ende mit dem Fingernagel in Richtung der LED-Anzeige und ziehen Sie ihn heraus. Legen Sie die SIM-Karte hier ein. -
Seite 13: Inbetriebsetzung
Das Gerät kann auf Speisespannung (12-30V AC/DC) gelegt werden. Vergewissern Sie sich, ob die Energieversorgung für Gate Control PRO genügend ist. Der Ruhestrom des Gate Control PRO ist 120 mA, aber während der Kommunikation kann er 500 mA erreichen. Es kann zu Störungen kommen, wenn die vorhandene Stromversorgung für den Modulbetrieb ungenügend... -
Seite 14: Programmierung Des Gate Control Pro Moduls
Über die Programmierung mit Mobilanwendung können Sie in der Gebrauchsanweisung der Anwendung lesen. Die gekennzeichneten Funktionen sind nur dann zugänglich, wenn in das Gate Control PRO Gerät eine SIM-Karte mit Mobilinternet-Zugriff eingelegt ist, der Cloud-Zugang richtig konfiguriert und das Modul mit der Cloud erfolgreich verbunden wurde. Zur Benutzung der auf Internet basierenden Dienstleistungen des Systems, ist die Konfigurierung der Einstellungen zum Serverzugang nötig. -
Seite 15: Verbindungsmöglichkeiten Mit Dem Modul
4.2. Verbindungsmöglichkeiten mit dem Modul Zum Verbinden mit der Programmiersoftware stehen die folgenden Möglichkeiten zur Verfügung: USB: unmittelbare Verbindung mithilfe eines USB A-B Kabels. Cloud: Fernverbindung über das Internet, über einen vom Hersteller in Cloud betriebenen Server. 4.2.1. Verbinden mit dem Modul über USB Um die Programmierung des Moduls anfangen zu können, führen Sie die folgenden Aktionen durch: ... -
Seite 16: Verbinden Mit Dem Modul Über Das Internet
4.2.2. Verbinden mit dem Modul über das Internet Um das Gate Control PRO Modul über das Internet erreichen zu können, ist es notwendig, dass es die Cloud-Dienstleistung benutzen kann. Dazu braucht man die Folgenden einzustellen: der APN muss unter dem Menüpunkt „Allgemeine“ Moduleinstellungen eingestellt werden, die Option „Cloud-Nutzung“... - Seite 17 Erreichbarkeit des Moduls im Modulregister des Programms schon gespeichert worden ist. Geräte-ID: die Geräte-ID desjenigen Gate Control PRO Moduls, das Sie erreichen wollen. Die Geräte-ID des gegebenen Moduls kann unter dem Menüpunkt „Statusüberwachung“ aus dem Feld „Geräte-ID“ ausgelesen und über eine USB-Verbindung kopiert werden.
-
Seite 18: Benutzung Der Gate Control Programmiersoftware Und Beschreibung Der Funktionen
Produktversion verfügbar sind und die von den gemeinsamen Parametern abweichen (z. B. die Unterschiede zwischen den Produktversionen PRO und BASE bzw. den Produktversionen mit unterschiedlicher Anwenderkapazität), d. h. ein Gate Control PRO oder BASE Modul muss verbunden sein, damit die Einstellungsmöglichkeiten ausschließlich zu der gegebenen Produktversion angezeigt werden. -
Seite 19: Verbindungsmodus
5.1.2. Verbindungsmodus Im Menüpunkt „Verbindungsmodus“ kann der Verbindungsmodus (USB oder Cloud) ausgewählt werden, man kann Information über den Verbindungsprozess finden, das Modulpasswort für USB-Verbindung kann geändert werden, bzw. das Modul kann hier auf Werkeinstellungen zurückgesetzt werden. Standardmäßiges USB Passwort: 1234. Verfügbare Aktionen: ... -
Seite 20: Modulregister
5.1.3. Modulregister Die Funktion Modulregister dient der Speicherung und einfacher Verwaltung der bei dem Fernzugriff auf die Module Gate Control PRO und BASE benutzten Erreichbarkeiten. Man kann dem Modulregister neue Modulerreichbarkeiten zugeben, bzw. die Einträge editieren oder löschen, oder auch klonen, damit die Module mit der gleichen Erreichbarkeit einfach hinzugefügt werden... - Seite 21 Bei einem Fernzugriff können Sie dasjenige Modul, das Sie erreichen wollen, einfach anhand des Namens aus den in der Datenbank gespeicherten Modulen aus dem Drop-down-Menü „Modulname“ auswählen. Falls Sie beim Verbindungsmodus eine neue Modulerreichbarkeit angeben, wird diese Erreichbarkeit von dem Programm automatisch der Modulregister-Datenbank hinzugefügt, wobei die Geräte-ID als Modulname benutzt wird.
-
Seite 22: Menügruppe Moduleinstellungen
5.2. Menügruppe Moduleinstellungen Untermenüs innerhalb Menügruppe „Moduleinstellungen“ können Moduleinstellungen konfiguriert werden. Achtung! Das Modul betrachtet die Moduleinstellungen und die Anwendereinstellungen (Anwender, Mobilgeräte, Fernzugriff) als separate Datensätze, deshalb müssen diese getrennt ausgelesen und ins Modul eingetragen werden. Moduleinstellungen ändern: um die Einstellungen des Moduls ändern zu können, braucht man zuerst die im Modul gespeicherten aktuellen Moduleinstellungen. -
Seite 23: Allgemein
5.2.1. Allgemein In diesem Menü können die Parameter im Zusammenhang mit dem allgemeinen Funktionieren des Moduls konfiguriert werden. Verfügbare Aktionen: Einstellungen aus dem Modul auslesen: Klicken Sie auf die Taste „Einstellungen lesen“, um die Einstellungen aus dem Modul auszulesen. Dadurch werden die Einstellungen aller Menüs in der Menügruppe „Moduleinstellungen“... - Seite 24 Modul eingeschrieben werden, damit sie in Kraft treten. SIM-Einstellungen: Telefonnummer des Moduls: geben Sie die Telefonnummer der in das Gate Control PRO Modul eingelegten SIM-Karte an. Diese Telefonnummer wird von dem System in der Mobilanwendung für Steuerungen per Ersatz-Anruf in dem Fall benutzt, wenn ein Problem mit der Mobilinternet-Verbindung bei der Torsteuerung auftritt.
- Seite 25 WiFi (nur Gate Control PRO WiFi): Falls Sie die Produktversion Gate Control PRO WiFi anschließen, sind die Einstellungen des WLAN-Netzwerks im Menüpunkt „Allgemeine” Moduleinstellungen zugänglich. WLAN-Einstellungen konfigurieren: Lesen Sie die Einstellungen mithilfe der Taste „Einstellungen lesen“ aus dem Modul aus.
- Seite 26 - Steuerungsbestätigung per Rückruf Identifizierung: Modulname: hier können Sie Ihrem Gate Control PRO Modul einen beliebigen Namen geben. Der hier angegebene Name wird von dem System im Weiteren auch bei den Berichten benutzt. Achtung! Die folgenden Ziffern können nicht benutzt werden: ^ ~ < > = ' " , | $ & %...
-
Seite 27: Räumliche Einstellungen
Benachrichtigung über eine Notsteuerung an die Telefonnummer für SMS-Weiterleitung senden: falls diese Option freigegeben ist, sendet das Modul eine Benachrichtigung per SMS an die in der Sektion „Telefonnummer für SMS-Weiterleitung“ eingestellte Telefonnummer, wenn ein Anwender eine Steuerung per SMS durchführt. Räumliche Einstellungen: Sprache der Push-Nachrichten: Man kann aus dem Drop-down-Menü... -
Seite 28: Personalisierung
5.2.2. Personalisierung Unter dem Menüpunkt „Personalisierung“ können diejenigen standardmäßigen Textelemente und Ausdrücke, die im Ereignisprotokoll, in den E-Mail-Nachrichten, bzw. in bestimmten Push- und SMS-Nachrichten erscheinen, geändert werden. Ausdrücke, die geändert werden können, werden in der Spalte „Individuelle Bezeichnung“ angezeigt. - Seite 29 Zur Änderung der Ausdrücke lesen Sie zuerst die Einstellungen mithilfe der Taste „Einstellungen lesen“ aus dem Modul aus, dann klicken Sie doppelt mit der linken Maustaste auf denjenigen Ausdruck, den Sie ändern möchten oder wählen Sie ihn mit einem Klick aus, dann klicken Sie auf die Taste „Ändern“...
-
Seite 30: Eingänge
5.2.3. Eingänge In diesem Menü können die Eigenschaften und Optionen der Kontakteingänge IN1…IN4 konfiguriert werden. Bei der Aktivierung der Kontakteingänge werden Eingangsereignisse von dem Modul generiert, zu denen im Menüpunkt „Eingangsereignisse“ Benachrichtigungsversand an die unter dem Menüpunkt „Benachrichtigungskanäle“ eingestellten Telefonnummern und/oder E-Mail-Adressen konfiguriert werden kann. - Seite 31 Nachdem die Einstellungen geändert worden sind, müssen die Einstellungen mithilfe der Taste „Einstellungen schreiben“ ins Modul eingeschrieben werden, damit die Änderungen in Kraft treten. Eingangseinstellungen: Eingangstyp: der Eingang kann entweder normalerweise geöffnet (NO) oder normalerweise geschlossen (NC) sein. Bei NO löst ein Kurzschluss am Eingang, während bei NC dessen Aufhebung ein Ereignis aus.
- Seite 32 Endschalter OUT2: die Autorisierung des auf das vom Ausgang OUT2 gesteuerte Tor montierten Endschalters am Eingang IN4. Diese Option steht nur bei der Nutzung der Verbindungsmodi 1 und 2, zum Anschluss des Endschalters des Tores 2 zur Verfügung. Beim Anschluss des Endschalters wird es vom Modul überwacht, ob sich das Tor innerhalb der in Sektion „Öffnungstimeout“...
-
Seite 33: Benachrichtigungskanäle
5.2.4. Benachrichtigungskanäle In diesem Menü können diejenigen telefonischen und E-Mail-Erreichbarkeiten eingestellt werden, an die Sie über diejenigen Eingangsereignisse Benachrichtigungen senden möchten, die durch die Aktivierung der Kontakteingänge IN1…IN4 generiert worden sind. Verfügbare Aktionen: Einstellungen aus dem Modul auslesen: Klicken Sie auf die Taste „Einstellungen lesen“, um die Einstellungen aus dem Modul auszulesen. -
Seite 34: Empfänger Der E-Mail-Benachrichtigungen
Empfänger der Benachrichtigungen per SMS / Anruf: Sie können sogar 4 Telefonnummern (TEL1… TEL4) konfigurieren, an die das Modul bei der Aktivierung der Kontakteingänge Benachrichtigungen per SMS oder Anruf senden kann. Achtung! Falls Sie diejenige Modulversion benutzen, die mit einem 2G Modem versehen ist oder falls das Modul mit dem 2G Netzwerk verbindet, wird die Internetverbindung bei der Nutzung von Funktionen mit ausgehenden Anrufen für die Anrufdauer unterbrochen, denn auf dem 2G Netzwerk sind die Erledigung von Anrufen und die Nutzung des mobilen Internets gleichzeitig... -
Seite 35: Eingangsereignisse
5.2.5. Eingangsereignisse In diesem Menü können die SMS-, E-Mail- und Anrufbenachrichtigungen konfiguriert werden, die bei der Aktivierung der Kontakteingänge IN1 …IN4 zu senden sind. Verfügbare Aktionen: Einstellungen aus dem Modul auslesen: Klicken Sie auf die Taste „Einstellungen lesen“, um die Einstellungen aus dem Modul auszulesen. - Seite 36 Ereignis: Eingang: Nummer des Eingangs, von dem das gegebene Ereignis generiert wird. Dieser Wert kann nicht geändert werden. Audioanruf: Benachrichtigung per Audioanruf: aus dem Drop-down-Menü kann diejenige Telefonnummer ausgewählt werden, die das Modul beim Entstehen eines gegebenen Ereignisses per Audioanruf benachrichtigen kann.
-
Seite 37: Gruppenregeln
5.2.6. Gruppenregeln Die Gruppenregeln sichern nach Anwendergruppen die Möglichkeit für die einfache Überprüfung der Eintrittsperioden nach den standardmäßigen Steuerungsberechtigungen konfigurierten Eintrittsschemata. Die Gruppenregeln haben keinen Einfluss auf die bei den Anwendern eingestellten Einzelregeln, da die Einzelregeln höhere Priorität haben. Die Einzelregeln gelten weiterhin, unabhängig von der Einstellung der Gruppenregeln. - Seite 38 Neue Gruppenregel erstellen: Klicken Sie auf die Taste „Neu“, um eine neue Gruppenregel hinzuzufügen. Existierende Gruppenregel kopieren: Um eine Kopie von der ausgewählten Gruppenregel zu erstellen, klicken Sie die Taste „Klonen“ an. Der Name der Kopie muss in jedem Fall individuell sein. ...
- Seite 39 Typ: mithilfe des Drop-down-Menüs können Sie den Typ der Regel auswählen (Autorisierung oder Verbot). Anfang: Anfang der Gültigkeitsdauer der Gruppenregel. Im Drop-down-Menü können das Datum aus dem Kalender ausgewählt und der Zeitpunkt angegeben werden. Ende: Ende der Gültigkeitsdauer der Gruppenregel. Im Drop-down-Menü können das Datum aus dem Kalender ausgewählt und der Zeitpunkt angegeben werden.
-
Seite 40: Ausgänge
5.2.7. Ausgänge In diesem Menü können Sie das Funktionieren der Ausgänge OUT1 und OUT2 während der Steuerung konfigurieren. Der Funktionsmodus der Ausgänge können Sie durch das Auswählen des Steuerungsmodus einstellen. Sie können zur Kompatibilität mit der Steuerungselektronik der verschiedenen Torautomatiken aus insgesamt 5 Steuerungsmodi wählen. Wählen Sie denjenigen Steuerungsmodus aus, der dem Steuersignal-Anspruch der gegebenen Steuerungselektronik entspricht. - Seite 41 Steuerung: Steuerungsmodus: Steuerungsmodus 1 Zu einem Tor oder zu zwei Toren oder zu einem Tor mit zwei Öffnungsmodi (Teilöffnung/Vollöffnung). OUT1=N.O. (normalerweise geöffnet) OUT2=N.O. (normalerweise geschlossen) A = Impulsdauer OUT1 (in Sekunden) => zur Öffnung des Tores „A“ B = Impulsdauer OUT2 (in Sekunden) => zur Öffnung des Tores „B“ Bei diesem Steuerungsmodus können die zwei Ausgänge über das Internet getrennt gesteuert werden.
- Seite 42 Unabhängige oder gleichzeitige Steuerung der Ausgänge OUT1 und OUT2 mit Rufnummer- Identifizierung, anhand der eingestellten Benutzerrechte. Bei der Einstellung des Anwenders kann für jeden einzelnen Anwender getrennt eingestellt werden, ob er bei Steuerung nur den Ausgang OUT1, den Ausgang OUT2 oder beide aktivieren soll. Aus diesem Grund ist dieser Steuerungsmodus auch für die Steuerung von zwei getrennten Toren geeignet.
- Seite 43 Steuerungsmodus 4 Zu Toren, die die Steuerkontakte für Öffnen und Schließen jeweils an unterschiedlichen Eingängen erwarten. OUT1=N.O. (normalerweise geöffnet) OUT2=N.O. (normalerweise geöffnet) X = Impulsdauer OUT1 (in Sekunden) => zur Toröffnung Y = Dauer der Offenhaltung (in Sekunden) => zur Offenhaltung des Tores Z = Impulsdauer OUT2 (in Sekunden) =>...
-
Seite 44: Berichte
5.2.8. Berichte In diesem Menü können Sie diejenigen Berichte konfigurieren, die im System zur Verfügung stehen. Das Modul kann diese entweder per E-Mail oder per SMS zuschicken. Verfügbare Aktionen: Einstellungen aus dem Modul auslesen: Klicken Sie auf die Taste „Einstellungen lesen“, um die Einstellungen aus dem Modul auszulesen. -
Seite 45: Prüfbericht
E-Mail-Berichte: Das System kann das Ereignisprotokoll und die überwachten Ereignisse in E-Mail-Berichten zuschicken. Zur Nutzung dieser Funktion ist mobiles Internet Dienstleistung benötigt. Inhalt: wählen Sie diejenigen Berichte aus dem Drop-down-Menü aus, über die Sie E-Mail- Berichte bekommen möchten. Ereignisprotokoll: das vollständige Ereignisprotokoll kann täglich oder wöchentlich versendet werden. -
Seite 46: Ip-Kameras
5.2.9. IP-Kameras Im Gate Control PRO System können die Erreichbarkeiten sogar zweier ONVIF-Kameras gespeichert werden. Die Bilder der eingestellten IP-Kameras werden in der Mobilanwendung zugänglich. Die Einsichtsberechtigung kann pro Kamera und pro Anwender in den Einstellungen der Anwender konfiguriert werden. - Seite 47 Der Hersteller garantiert nicht, dass das Gate Control PRO Modul mit allen IP-Kameras benutzt werden kann. Aus diesem Grund kann das Gate Control PRO Modul auch noch vor dem Kauf über die Gate Control Mobilanwendung im Voraus getestet werden. Dadurch können Sie das ordnungsmäßige Funktionieren der Kamera mit der Gate Control Mobilanwendung...
-
Seite 48: Planmäßige Steuerung
5.2.10. Planmäßige Steuerung Mit der Funktion der zeitlich bestimmten Steuerung ist das System fähig, zu bestimmten Zeitpunkten die Ausgänge automatisch zu steuern. Der Zeitpunkt der Steuerung kann in Steuerungsschemata angegeben werden. Diese Funktion ist in dem Fall nützlich, wenn es ratsam ist, das Tor in bestimmten Zeitspannen wegen größeren Verkehrs automatisch zu öffnen und offen zu halten. - Seite 49 im Falle von den Steuerungsmodi 4 und 5 liefert der Ausgang OUT1 zum beim „Öffnen“ festgelegten Zeitpunkt für eine Zeitspanne von X Sekunden einen Schließkontakt. Zum Zeitpunkt „Schließen“ liefert OUT2 Z Sekunden lang einen Schließkontakt. Tor um Mitternacht offen halten: falls der Zeitpunkt für Schließen 23:59 Uhr ist und falls am nächsten Tag Öffnen ab 0:00 Uhr eingestellt worden ist, dann wird das Schließen um 23:59 Uhr nicht vorgenommen, d.
- Seite 50 Allgemein: Name: der individuelle, beliebige Name des zeitlich bestimmten Steuerungsschemas. Die maximale Länge des Namens beträgt 16 Ziffern und die folgenden Ziffern sind nicht zulässig: ^ ~ < > = ' " , | $ & % Ausgangssteuerung: OUT1, OUT2: bei der Nutzung des Steuerungsmodus 1 oder 2 kann es ausgewählt werden, ob die planmäßige Steuerung den Ausgang OUT1, den Ausgang OUT2 oder beide betätigen soll.
-
Seite 51: Eintrittsschemata
5.2.11. Eintrittsschemata Mit den Eintrittsschemen können die zugelassenen Eintrittsperioden für die Anwender konfiguriert werden. Unter den Einstellungen der Anwender im Menü „Anwender“ kann irgendeines der erstellten Eintrittsschemas (sogar mehrere) jedem Anwender zugeordnet werden. Auf diese Weise kann es definiert werden, welcher Anwender in welchen Zeiträumen (sogar mehrmals täglich) eine Steuerung vollziehen kann. - Seite 52 Neues Eintrittsschema erstellen: Klicken Sie auf die Taste „Neu“, um ein neues Eintrittsschema hinzuzufügen. Existierendes Eintrittsschema kopieren: Klicken Sie auf die Taste „Klonen“, um eine Kopie über das ausgewählte Eintrittsschema zu erstellen. Die Kopie soll in jedem Fall einen individuellen Namen haben.
-
Seite 53: Feiertage
5.2.12. Feiertage Im Kalender können Sie die Feiertage per Doppelklick mit der linken Maustaste, sogar mehrere Jahre im Voraus auswählen. Die ausgewählten Feiertage werden mit roter Hintergrundfarbe markiert. Um die Markierung aufzuheben, klicken Sie erneut doppelt mit der linken Maustaste den gewünschten Tag an. -
Seite 54: Erweiterte Einstellungen
Alle Feiertage löschen: Klicken Sie auf die Taste „Alles löschen“, um alle Feiertage zu löschen. Feiertage importieren: Klicken Sie auf die Taste „Importieren“, um die Datenbasis der Feiertage aus einer Datei in CSV oder TXT Format zu importieren. Nachdem die Einstellungen geändert worden sind, müssen diese mithilfe der Taste „Einstellungen schreiben“... - Seite 55 Verfügbare Aktionen: Einstellungen aus dem Modul auslesen: Klicken Sie auf die Taste „Einstellungen lesen“, um die Einstellungen aus dem Modul auszulesen. Dadurch werden die Einstellungen aller Menüs der Menügruppe „Moduleinstellungen“ ausgelesen. Einstellungen ins Modul schreiben: Nachdem die Einstellungen geändert oder neue Einstellungen angegeben worden sind, müssen diese durch das Drücken der Taste „Einstellungen schreiben“...
- Seite 56 Nur 4G: nur das 4G (LTE) Netzwerk wird benutzt. Die Bedienung des 3G Netzwerks wird nur von den 3G- und 4G-Versionen des Gate Control PRO 20/1000 Moduls unterstützt! Die Bedienung des 4G Netzwerks wird nur von der 4G-Version des Gate Control PRO 20/1000 Moduls unterstützt! Gerät sperren: Status: mit dieser Einstellung können Sie Ihr Gerät sperren, damit die Werkeinstellungen ohne...
-
Seite 57: Menügruppe Anwender
5.3. Menügruppe Anwender In den Untermenüs in der Menügruppe „Anwender“ können die Einstellungen der Anwender, der Mobilgeräte und des Fernzugriffs konfiguriert werden. Achtung! Das Modul betrachtet die Moduleinstellungen und die Benutzereinstellungen (Anwender, Mobilgeräte, Fernzugriff) als separate Datensätze, deshalb müssen diese getrennt ausgelesen und ins Modul eingetragen werden. -
Seite 58: Anwender
5.3.1. Anwender In diesem Menü können Sie die Anwender eintragen, und deren Berechtigungen konfigurieren, bzw. wenn nötig, können Sie auch individuelle Eintrittsberechtigungen für jeden Anwender konfigurieren. Die Steuerung kann von den in der Anwender-Datenbasis gespeicherten Telefonnummern und den registrierten Mobilanwendungen durchgeführt werden, außer wenn es von einer Gruppenregel anders bestimmt wird. - Seite 59 Verfügbare Aktionen: Anwender aus dem Modul auslesen: Klicken Sie auf die Taste „Anwender lesen“, um die Anwender aus dem Modul auszulesen. Dadurch werden die Einträge aller Menüs in der Menügruppe „Anwender“, bzw. auch die in der Menügruppe „Moduleinstellungen“ ausgelesen, falls Sie diese vorher noch nicht ausgelesen haben.
- Seite 60 Strukturelle Anforderungen, im Falle vom Importieren aus einer CSV Datei: Die erste Zeile der CSV Datei wird als Kopfzeile betrachtet, deshalb wird sie von dem Programm nicht bearbeitet! Die Anwender sollen von der zweiten Zeile an aufgezählt werden. Am Anfang der Zeile soll der Benutzername stehen, dann kommt die Telefonnummer mit einem Semikolon getrennt (z.
- Seite 61 Am Ende der Liste finden Sie eine zusammenfassende Zeile mit der Anzahl der erfolgreich importierten, fehlerhaften Einträge, bzw. deren, „Warnung“ markiert sind. Sie können das Fenster durch das Drücken der Taste „Schließen“ schließen. Danach werden die fehlerfreien Einträge in der Anwender-Liste angezeigt.
- Seite 62 Wählen Sie dazu Ihr Mobilgerät aus der Liste aus, dann klicken Sie auf die Taste „Bestätigen“ Danach baut die Mobilanwendung mit dem Gate Control PRO Modul eine Verbindung über das Internet auf und validiert die App-Registrierung und erstellt die Gerätetaste auf dem Hauptbildschirm.
-
Seite 63: Steuerungsbestätigung
Eingetragen von: hier ist die ID desjenigen Administrators oder Superadministrators zu sehen, der den gegebenen neuen Anwender in die Datenbasis aufgenommen hat. Dieses Feld wird von dem System automatisch ausgefüllt. Falls der Anwender von der Programmierungssoftware eingegeben wird, ist hier „Software“ zu lesen. Einzelregel: Die dem Anwender zugeordneten Eintrittsschemen, bzw. - Seite 64 Berechtigungen: Bei dem Steuerungsmodus mit zwei Toren (1 oder 2) kann es für jeden einzelnen Anwender einzeln genehmigt werden, ob er bei Steuerung per Mobilanwendung über das Internet nur den Ausgang OUT1, den Ausgang OUT2 oder beide getrennt steuern soll. Falls ein Anwender Zugriff auf den Ausgang OUT1 und/oder den Ausgang OUT2 hat, dann kann auch derjenige Ausgang ausgewählt werden, den das Modul steuern kann (nur den Ausgang OUT1, nur den Ausgang OUT2 oder beide Ausgänge gleichzeitig), wenn der gegebene Anwender das System per Anruf...
-
Seite 65: Mobilgeräte
5.3.2. Mobilgeräte In diesem Menü erscheinen die registrierten und die noch nicht genehmigten Mobilgeräte, bzw. hier können diejenigen Mobilgeräte konfiguriert werden, an denen Sie Push-Benachrichtigungen empfangen möchten. Im System können insgesamt 2000 Mobilgeräte und Fernzugriffspasswörter registriert werden, die unter den gespeicherten Anwendern dynamisch verteilt sind. Außerdem sind auch die zur Registrierung der Mobilanwendung benötigten QR-Codes in diesem Menü... - Seite 66 Verfügbare Aktionen: Anwender aus dem Modul auslesen Klicken Sie auf die Taste „Anwender lesen“, um die Anwender aus dem Modul auszulesen. Dadurch werden die Einträge aller Menüs in der Menügruppe „Anwender“, bzw. auch die in der Menügruppe „Moduleinstellungen“ ausgelesen, falls Sie diese vorher noch nicht ausgelesen haben.
- Seite 67 Mithilfe der Programmiersoftware können zwei Typen von QR-Code generiert werden: QR-Code zur unmittelbaren App-Registrierung: Durch das Einlesen dieses QR-Codes in der Gate Control Mobilanwendung, kann die Mobilanwendung unmittelbar zum Gate Control PRO Modul zugeordnet werden. Zur Nutzung dieser Registrationsmöglichkeit Einstellung „Passworts...
-
Seite 68: Fernzugriff
Anwender: wenn Sie das Mobilgerät manuell hinzufügen, können Sie denjenigen Anwender auswählen, dem das neue Mobilgerät zugeordnet werden soll. Bei der Registrierung von Anwendern können die Anwender nicht geändert werden. Push-Nachrichten: Türklingel (IN1): falls die Nachricht über Türklingel genehmigt wird, verschickt das System bei der Aktivierung des Eingangs IN1 an das gegebene Mobilgerät eine Benachrichtigung „Klingeln“... - Seite 69 Mithilfe des Filters, der unter der Kopfzeile der Tabelle zu finden ist, können Sie die Daten irgendeiner Spalte der Tabelle filtern. Falls Sie das Filtern beenden möchten, löschen Sie einfach die eingetragene bzw. ausgewählte Filterbedingung. Es gibt auch ein komplexes Filter in jeder Spalte, wobei man das Filter-Icon anklickt.
-
Seite 70: Fernzugriffsebenen
Fernzugriffsebenen: Mit Super-Administrator-Recht: Vollzugriff, kann auf alle Einstellungen zugreifen. kann nur auf die folgenden Menüs und Einstellungen Mit Administratorrecht: zugreifen: Gruppenregeln, Eintrittsschemata, Anwender, Mobilgeräte, Fernzugriff, Status- überwachung, Ereignisprotokoll, Systemprotokoll hat keine Berechtigung für Fernzugriff, kann auf nichts Mit Benutzerrecht: zugreifen, deshalb ist es sinnlos, einem Anwender den Fernzugriff zu konfigurieren. -
Seite 71: Menügruppe Modulstatus
5.4. Menügruppe Modulstatus 5.4.1. Statusüberwachung Im Menü „Statusüberwachung“ sind Informationen über den aktuellen Systemstatus zu sehen. Die Statusinformationen werden nur über eine USB-Verbindung geladen und automatisch aktualisiert. Im Falle einer Fernverbindung, klicken Sie auf die Taste „Lesen“, um die Statusinformationen zu laden und zu aktualisieren. Die Verfügbarkeit einiger der unter aufgezählten Statusinformationen hängt von der angeschlossenen Produktversion ab. - Seite 72 Zähler: Systemzeit: die aktuelle Zeiteinstellung der Uhr des Moduls. IP Betriebszeit: die ab der Herstellung der Internetverbindung verstrichene Zeit Betriebszeit des Moduls: die ab der Anbringung des Systems an die Speisespannung verstrichene Zeit GSM-Betriebszeit: die ab dem Zeitpunkt des letzten Anschlusses an das Mobilfunknetzwerk verstrichene Zeit Netzwerk: ...
-
Seite 73: Ereignisprotokoll
Steuerung des Ausgangs 1: Durch das Drücken der Taste kann der Ausgang OUT1 gesteuert werden. Nach jedem Klicken ändert der Status des Ausgangs OUT1. Steuerung des Ausgangs 2: Durch das Drücken der Taste kann der Ausgang OUT2 gesteuert werden. Nach jedem Klicken ändert der Status des Ausgangs OUT2. -
Seite 74: Systemprotokoll
Verfügbare Aktionen: Lesen: Nachdem Sie die Taste angeklickt haben, erscheint ein Dialogfenster, in dem Sie den Zeitraum angeben können, dessen Ereignisse Sie aus dem Modul auslesen möchten. Wählen Sie aus dem Drop-down-Menü das Anfangsdatum und das Enddatum des Zeitraums aus, dann klicken Sie auf die Taste „Lesen“. ... -
Seite 75: Menügruppe Software-Einstellungen
5.5. Menügruppe Software-Einstellungen 5.5.1. Einstellungen In diesem Menü können Sie das Aussehen der Oberfläche modifizieren, bzw. die erweiterte Protokollierung zur Fehlersuche aktivieren. Verfügbare Aktionen: Standardansicht wiederherstellen: Zur Wiederherstellung der werkseitigen Standardansicht, klicken Sie auf die Taste „Standardansicht wiederherstellen“, dann schließen Sie und starten Sie das Programm neu. -
Seite 76: Info
Falls Sie die „Cloud-Nutzung“ freischalten und falls das Modul von einer Version älter als V8.00 aktualisiert worden ist, ist es möglich, dass das Gate Control PRO Modul anhand der ID der eingelegten SIM-Karte identifiziert wird. Aus diesem Grund kann der Wechsel der SIM-Karte das Funktionieren des Systems beeinflussen. -
Seite 77: Firmware-Update
Sie das Produkt immer nur auf eine neuere Version, damit die Einstellungen wegen der Funktionsunterschiede zwischen den Versionen nicht verloren gehen. Die Gate Control PRO Firmware kann entweder vor Ort über USB oder entfernt über das Internet aktualisiert werden. Die zur Aktualisierung benötigte Firmware-Datei bzw. die Desktop-Update- Anwendung sind bei den Downloads des Produkts auf der Webseite des Herstellers (https://tell.hu/de) zu finden. -
Seite 78: Fernaktualisierung Über Das Internet
7.2. Fernaktualisierung über das Internet Es ist möglich, die Gate Control PRO Firmware durch eine Fernaktualisierung über das Internet, mithilfe der Programmiersoftware zu aktualisieren. Die Schritte für die Fernaktualisierung mit der Programmiersoftware stimmen nach dem Schritt der Herstellung der Fernverbindung mit den Schritten für die oben erläuterte Aktualisierung über USB überein. -
Seite 79: Wiederherstellung Der Werkeinstellungen Mithilfe Der Reset-Drucktaste
Inzwischen können Sie die SIM-Karte einlegen und die SIM-Fassung wieder zumachen. Der Wiederherstellungsprozess hat sich beendet, falls das Modul mit dem Mobilfunknetz verbunden ist und die LED-Statusanzeige grün blinkt. 9. Verpackungsinhalt Gate Control PRO + Systemschnittstelle GSM- oder WiFi-Antenne (je nach Produktversion) Schnellinstallierungsanweisung Garantieschein...
