RTW Surround Monitor 10860X-VID Bedienungsanleitung Seite 181

Level ch 8
Level ch 7
Level ch 6
Level ch 5
Level ch 4
Level ch 3
Level ch 2
Level ch 1
CASE2
P100 P120 P140
P101 P121
CMR ch 1
CMR ch 2
CMR ch 3
CMR ch 4
CMR ch 5
CMR ch 6
CMR ch 7
CMR ch 8

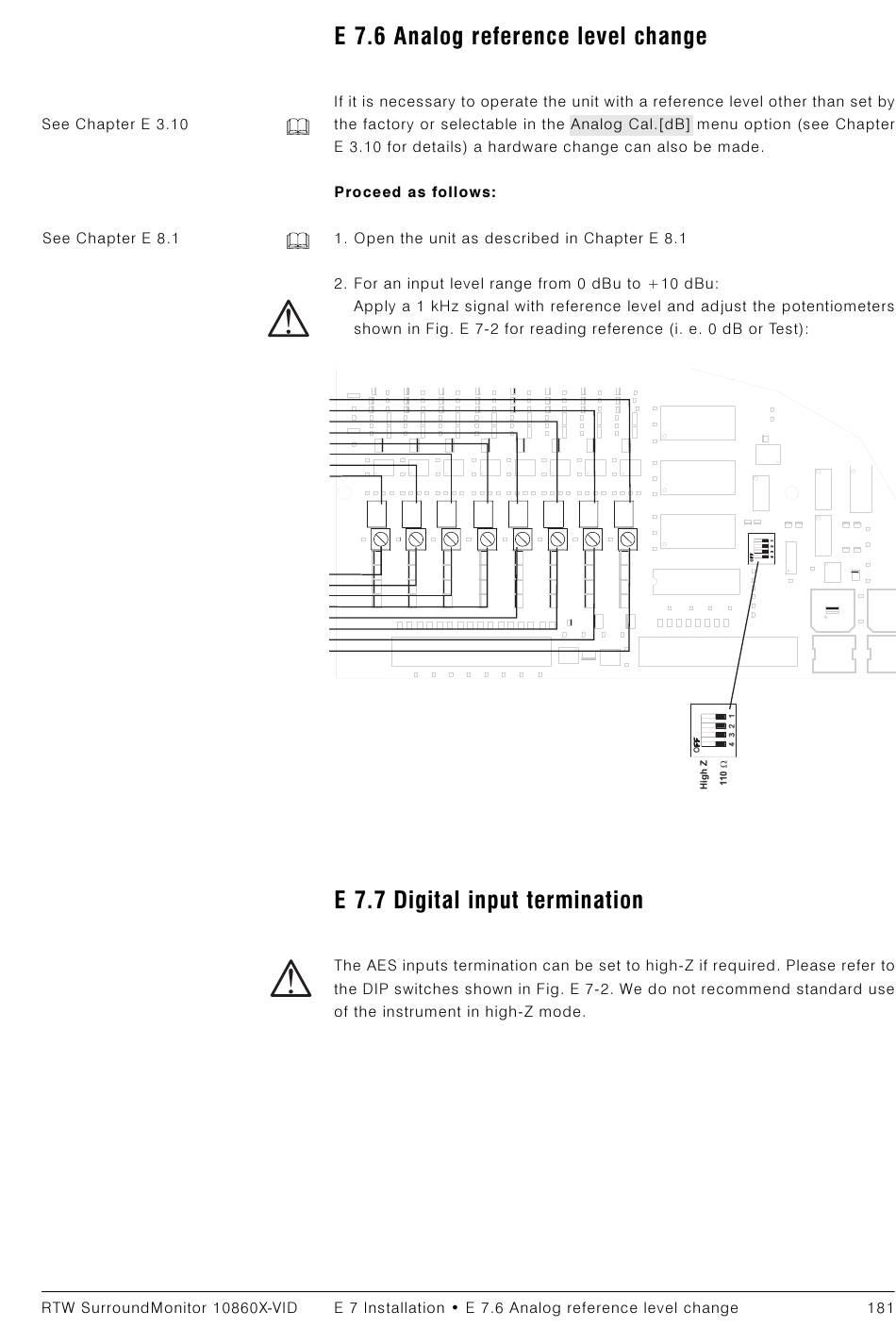

Fig. E 7-2: Partial view of the input pcb
P160 P181 P201 P221 P241
P141 P161 P180 P200 P220
CASE4
TP26 TP21
TP23
TP24
TP22 TP25
SW1
P240
SW1
Termination AES/EBU input 1
Termination AES/EBU input 2
Termination AES/EBU input 3
Termination AES/EBU input 4
