5.2. Geräte koppeln
Sie benötigen ein serielles Datenkabel, um Lightshows auf einem oder mehreren Geräten über einen
DMX Controller laufen zu lassen oder diese auf zwei oder mehr Geräten im Master/Slave Modus zu
synchronisieren. Die Gesamtanzahl an Kanälen, die von allen miteinander verbunden Geräten
insgesamt benötigt wird, bestimmt die Gesamtanzahl an Geräten, die so betrieben werden können.
Maximal empfohlene Länge eines seriellen Datenkabels: 500m (1640ft.)
Maximal empfohlene Anzahl an miteinander verbundenen Geräten: 32 Geräte
5.2.1. Verkabelung
Um Geräte miteinander zu verbinden, müssen sie Datenkabel verwenden. Falls sie ihre eigenen
Kabel erstellen möchten, verwenden sie nur solche, die eine hochwertige Signalübertragung leisten
können und gegenüber elektromagnetischen Interferenzen weniger anfällig sind.

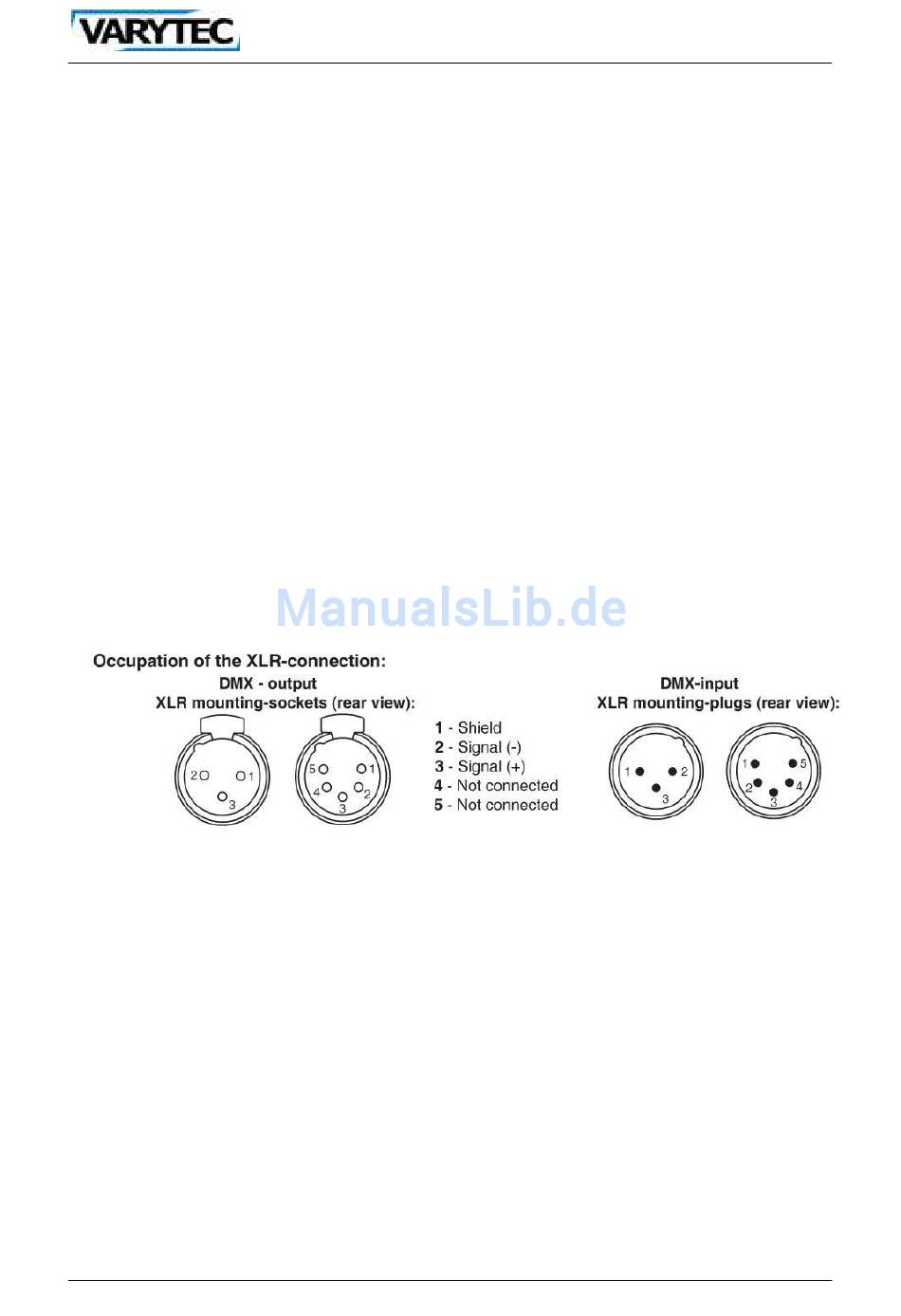

5.3. Umwandlungsdiagramm 3-Pin auf 5-Pin
HINWEIS: Wenn sie einen Controller mit einem 5-Pin Ausgang verwenden, müssen sie ein 5-Pin auf
3-Pin CHAUVET Model No: DMX 5M oder DMX 5F verwenden.
Das untere Diagramm zeigt die korrekte Kabelumwandlung:
5.4. Aufsetzen einer DMX Verbindung
5.4.1. Master/Slave Verbindung
1. Schließen sie den 3-Pin Anschluss (male) des DMX Kabels an den 3-Pin Ausgang (female)
des ersten Geräts.
2. Verbinden sie dann das Kabelende, 3-Pin Ausgang (female), mit dem 3-Pin Eingang
(männlich) des nächsten Geräts. Fahren sie dann entsprechend fort.
5.5. Ausrichtung
Das Gerät kann in beliebiger Ausrichtung montiert werden solange genug Raum für eine
angemessene Belüftung gewährleistet ist.
7 / 12
