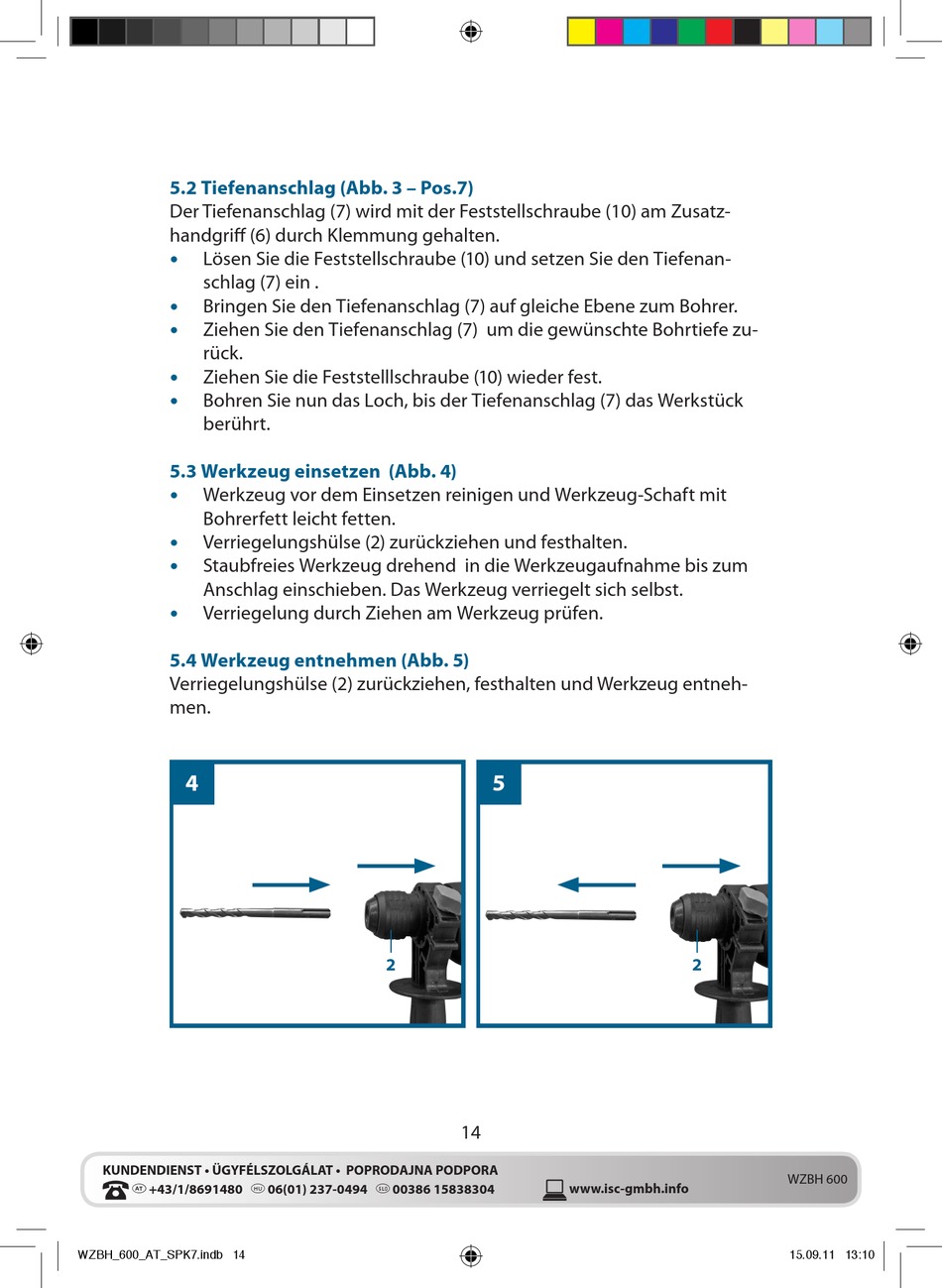

5.2 Tiefenanschlag (Abb. 3 – Pos.7)
Der Tiefenanschlag (7) wird mit der Feststellschraube (10) am Zusatz-
handgriff (6) durch Klemmung gehalten.
• Lösen Sie die Feststellschraube (10) und setzen Sie den Tiefenan-
schlag (7) ein .
Bringen Sie den Tiefenanschlag (7) auf gleiche Ebene zum Bohrer.
•
Ziehen Sie den Tiefenanschlag (7) um die gewünschte Bohrtiefe zu-
•
rück.
Ziehen Sie die Feststelllschraube (10) wieder fest.
•
• Bohren Sie nun das Loch, bis der Tiefenanschlag (7) das Werkstück
berührt.
5.3 Werkzeug einsetzen (Abb. 4)
Werkzeug vor dem Einsetzen reinigen und Werkzeug-Schaft mit
•
Bohrerfett leicht fetten.
• Verriegelungshülse (2) zurückziehen und festhalten.
Staubfreies Werkzeug drehend in die Werkzeugaufnahme bis zum
•
Anschlag einschieben. Das Werkzeug verriegelt sich selbst.
Verriegelung durch Ziehen am Werkzeug prüfen.
•
5.4 Werkzeug entnehmen (Abb. 5)
Verriegelungshülse (2) zurückziehen, festhalten und Werkzeug entneh-
men.
