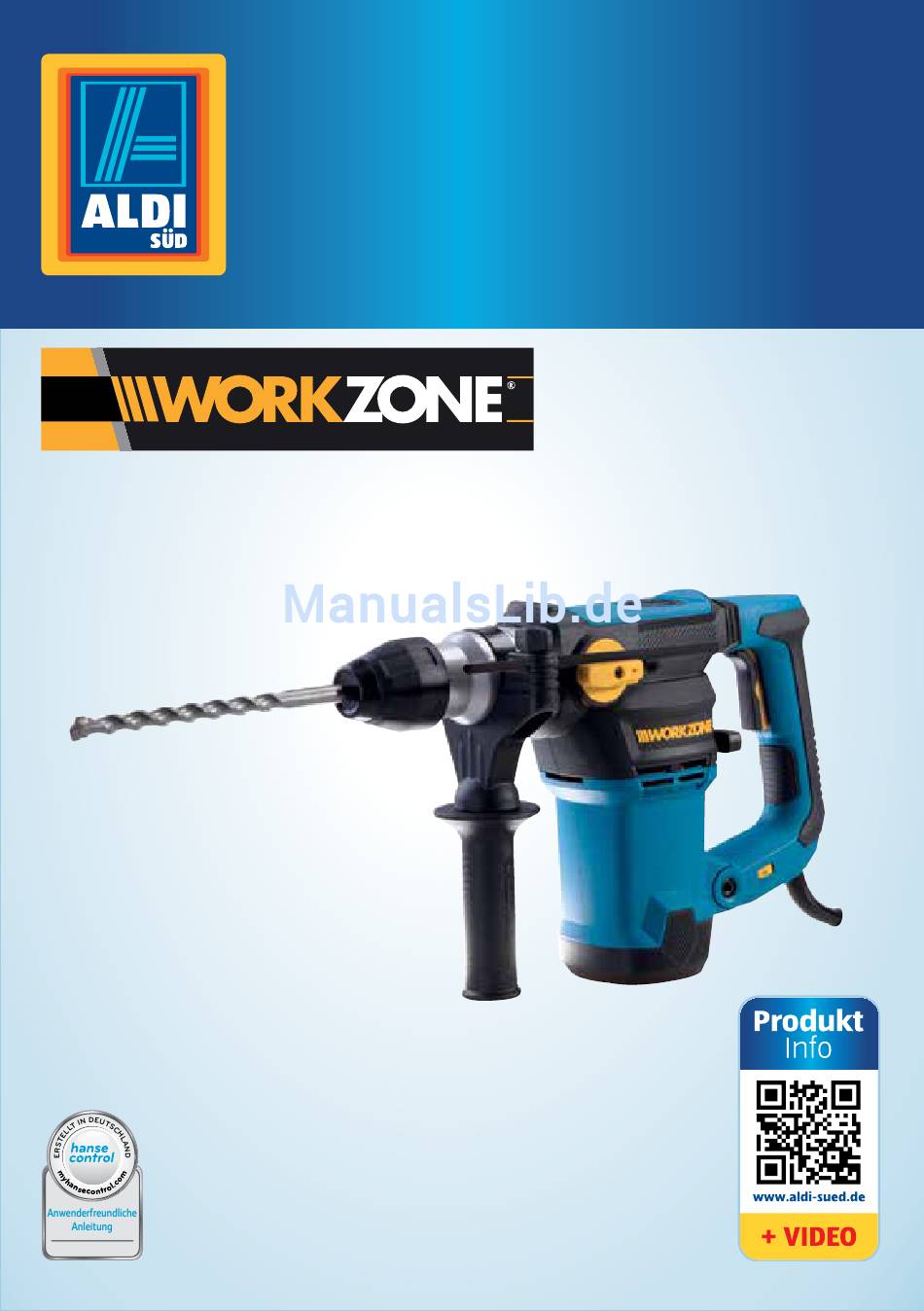

- Seite 1 Bedienungs- anleitung 1500W BOHRHAMMER Original- Betriebsanleitung ID: #05006...
-
Seite 2: Mit Qr-Codes Schnell Und Einfach Ans Ziel
Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen, oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR = Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht ................4 Verwendung ................5 Lieferumfang/Geräteteile ...........6 Allgemeines ................. 7 Bedienungsanleitung lesen und aufbewahren ....7 Zeichenerklärung ..............7 Sicherheit ................8 Bestimmungsgemäßer Gebrauch ........8 Sicherheitshinweise ..............9 Restrisiko ................... 9 Erstinbetriebnahme ............16 Bohrhammer und Lieferumfang prüfen ......16 Grundreinigung ..............17 Betrieb des Bohrhammers ..........17 Vorderen Handgriff einstellen ..........18 Steinbohrer einsetzen und entnehmen ......18... -
Seite 6: Lieferumfang/Geräteteile

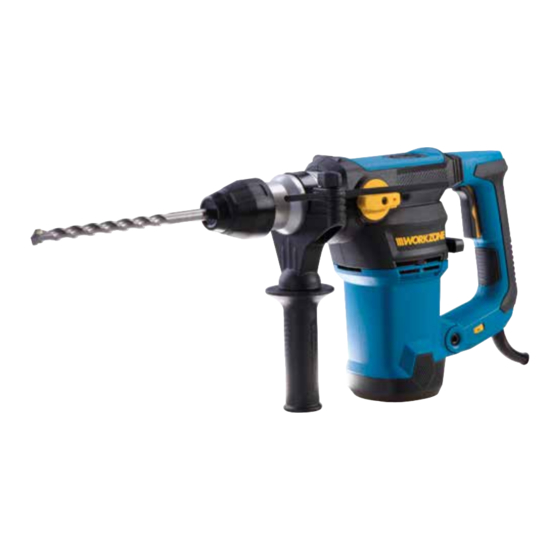

Lieferumfang/Geräteteile Bohrhammer EIN-/AUS-SCHALTER Handgriff hinten Umschalter HAMMER EIN/AUS Netzkabel/Netzstecker Drehzahlregler Deckel Tiefenanschlag Spannvorrichtung für Tiefenanschlag Handgriff vorne Bohrfutter (SDS Plus) Wahlschalter MEISSELN/BOHREN Steinbohrer, 3× und Meißel, 2× Schlüssel Aufbewahrungskoffer Staubschutzkappe Spannfutter-Schlüssel Spannfutter... -
Seite 7: Allgemeines
Allgemeines Allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu diesem 1500W Bohrhammer. Sie enthält wichtige Informationen zur Inbetriebnahme und Handhabung. Um die Verständlichkeit zu erhöhen, wird der 1500W Bohrhammer im Folgenden „Bohrhammer“ genannt. Lesen Sie die Bedienungsanleitung, insbesondere die Sicherheitshinweise, sorg- fältig durch, bevor Sie den Bohrhammer einsetzen. -
Seite 8: Sicherheit
Sicherheit Dieses Symbol gibt Ihnen nützliche Zusatzinformationen zum Zusam- menbau oder zum Betrieb. Konformitätserklärung (siehe Kapitel „Konformitätserklärung“): Mit diesem Symbol gekennzeichnete Produkte erfüllen alle anzuwenden- den Gemeinschaftsvorschriften des Europäischen Wirtschaftsraums. Lesen Sie vor dem Gebrauch des Bohrhammers die Betriebsanleitung sorgfältig durch. Tragen Sie eine Schutzbrille. -
Seite 9: Sicherheitshinweise
Sicherheit Verwenden Sie den Bohrhammer nur wie in dieser Bedienungsanleitung beschrie- ben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen. Der Bohrhammer ist kein Kinderspielzeug. Der Hersteller oder Händler übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen oder falschen Gebrauch entstanden sind. -
Seite 10: Elektrische Sicherheit
Sicherheit b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährde- ter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. -
Seite 11: Verwendung Und Behandlung Des Elektrowerkzeugs
Sicherheit b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen von persönlicher Schutzausrüstung, wie Staubmaske, rutschfesten Sicherheitsschuhen, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen. c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen, es aufnehmen oder tragen. - Seite 12 Sicherheit e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob beweg- liche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerk- zeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren.
- Seite 13 Sicherheit Das Einsatzwerkzeug blockiert wenn: • der Bohrhammer überlastet ist oder • das Einsatzwerkzeug im zu bearbeitenden Werkstück verkantet. g) Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder im Schraub- stock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand. h) Halten Sie Ihren Arbeitsplatz sauber.
- Seite 14 Sicherheit − Bei Reparaturen dürfen nur Teile verwendet werden, die den ursprünglichen Gerätedaten entsprechen. In diesem Bohr- hammer befinden sich elektrische und mechanische Teile, die zum Schutz gegen Gefahrenquellen unerlässlich sind. − Tauchen Sie weder den Bohrhammer noch Netzkabel oder Netzste cker in Wasser oder andere Flüssigkeiten.
- Seite 15 Sicherheit − Dieser Bohrhammer kann von Kindern ab dreizehn Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsich- tigt oder bezüglich des sicheren Gebrauchs des Bohrhammers unterwiesen werden und die daraus resultierenden Gefahren verstehen.
-
Seite 16: Erstinbetriebnahme
Erstinbetriebnahme − Verwenden Sie den Bohrhammer nicht mehr, wenn die Kunst- stoffbauteile des Bohrhammers Risse oder Sprünge haben oder sich verformt haben. Lassen Sie beschädigte Bauteile nur durch eine Fachwerkstatt und durch passende Originalersatz- teile ersetzen. VORSICHT! Verbrennungsgefahr! Während des Bohrens können sowohl das Werkzeug als auch die Werkstücke heiß... -
Seite 17: Grundreinigung
Betrieb des Bohrhammers 1. Nehmen Sie den Bohrhammer aus der Verpackung. 2. Prüfen Sie, ob der Bohrhammer oder die Einzelteile Schäden aufweisen. Ist dies der Fall, benutzen Sie den Bohrhammer nicht. Wenden Sie sich über die auf der Garantiekarte angegebene Serviceadresse an den Hersteller. 3. -
Seite 18: Vorderen Handgriff Einstellen
Betrieb des Bohrhammers − Setzen Sie die Staubschutzkappe so auf den Schaft des Werkzeugs, dass die schüsselförmige Öffnung der Staubschutzkappe zur Spitze des Werkzeugs zeigt. Vorderen Handgriff einstellen (siehe Abb. A) durch Drehen entgegen 1. Lösen Sie den vorderen Handgriff dem Uhrzeigersinn und schwenken Sie diesen um die Bohrerachse auf eine günstige seitliche Arbeitsposition. -
Seite 19: Tiefenanschlag Montieren Und Einstellen
Betrieb des Bohrhammers 9. Zum Entnehmen des Metallbohrers öffnen Sie das Spannfutter durch Drehen gegen den Uhrzeigersinn. 10. Zum Entnehmen des Spannfutters nach dem Gebrauch schieben Sie die Verriegelungshülse nach hinten und ziehen Sie das Spannfutter nach vorne aus der Werkzeugaufnahme. Tiefenanschlag montieren und einstellen Mit dem Tiefenanschlag lässt sich die Bohrtiefe begrenzen. -
Seite 20: Umschalten Zwischen Hammerbohren Und Bohren
Betrieb des Bohrhammers Umschalten zwischen Hammerbohren und Bohren VORSICHT! Verletzungsgefahr! Beim Hammerbohren, Meißeln und Bohren kann es zu fliegenden Steinchen, Staubflug, Bohrspänen und Funkenflug kommen. − Tragen Sie eine Schutzbrille und Gehörschutz, wenn Sie ham- merbohren, meißeln oder bohren. − Tragen Sie zusätzlich eine Staubschutzmaske, wenn Sie in Ma- terial mit lockerem Gefüge, Platten oder Beton und Mauerwerk bohren oder mit dem Hammer bohren. -
Seite 21: Umschalten Zwischen Bohren Und Meißeln
Betrieb des Bohrhammers Umschalten zwischen Bohren und Meißeln WARNUNG! Unfall- und Verletzungsgefahr! Flachmeißel haben keine führenden Schneiden, deshalb können Sie nicht zum Bohren benutzt werden. Außerdem entwickelt die flache Schneide hohe Rückschlag-Kräfte, wenn sie in eine Drehbewegung versetzt wird. Dies kann zu schweren Verletzungen und Beschädi- gungen führen. -
Seite 22: Wartung
Wartung 9. Drehen Sie den Wahlschalter MEISSELN/BOHREN mit der Pfeilmarkierung erst wieder auf das Symbol , wenn kein Meißel-Werkzeug im Bohrfutter steckt. Wartung WARNUNG! Unfall- und Verletzungsgefahr! Wenn der Bohrhammer bei geöffnetem Schlagwerksdeckel in Betrieb genommen wird, besteht eine sehr hohe Verletzungsgefahr. −... -
Seite 23: Reinigung Und Aufbewahrung
Reinigung und Aufbewahrung Drehen Sie dazu den Deckel des Schlagwerkgehäuses gegen den Uhrzeigersinn, bis er vollständig geöffnet ist. 3. Prüfen Sie, ob noch genügend Fett im Schlagwerksgehäuse ist. Die beweglichen Maschinenteile des Schlagwerks sollten alle unter der Fett- schicht verborgen sein. Das Schmierfett sollte sauber (ohne dunkle Verfärbun- gen) und fest sein. -
Seite 24: Aufbewahrung
Fehlersuche 1. Verwenden Sie ein mildes Reinigungsmittel und ein trockenes oder feuchtes, aber nicht triefend nasses Tuch. 2. Halten Sie die Belüftungsöffnungen am Gehäuse immer frei von Staubab- lagerungen, um ein Überhitzen des Bohrhammers zu vermeiden. 3. Trocknen Sie den Bohrhammer und die Werkzeuge mit einem trockenen und weichen Tuch. -
Seite 25: Technische Daten
Der Meißel dreht Der Meißel-Modus ist sich. nicht eingestellt. schlags! Stellen Sie den Wahl- schalter MEISSELN/ BOHREN unbedingt auf das Symbol Technische Daten Modell: PT 150601 Artikelnummer: 92533 Versorgungsspannung: 230 V~/50 Hz Leistung: 1500W Drehzahl: 0- 850 min stufenlose Drehzahlregulierung... -
Seite 26: Geräusch-/Vibrationsinformation
Geräusch-/Vibrationsinformation max. Bohrleistung: 32 mm (in Beton) 23 mm (in Stahl) 40 mm (in Holz)) inklusive SDS-Plus-Anschluss max. Bohrerschaft- durchmesser Spannfutter: 13 mm Schutzklasse: Gewicht: 5,1 Kg Geräusch-/Vibrationsinformation WARNUNG! Gesundheitsgefahr! − Tragen Sie bei der Arbeit einen Gehörschutz und angemesse- ne Schutzkleidung. -
Seite 27: Entsorgung
Entsorgung Achtung! Der Schwingungsemissionswert kann sich während der tatsächlichen Benutzung des Elektrowerkzeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird; Es sind Sicherheitsmaßnahmen zum Schutz der Bedienperson festzulegen, die auf einer Abschätzung der Aussetzung während der tatsächlichen Benutzungsbedin- gungen beruhen (hierbei sind alle Anteile des Betriebszyklus zu berücksichtigen, beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft). -
Seite 28: Konformitätserklärung
Konformitätserklärung EG Konformitätserklärung Wir, MEROTEC GmbH D-47877 Willich, Hanns-Martin-Schleyer Str. 18a, Germany erklären hiermit, dass unser Produkt Bohrhammer Modell-Nr. PT150601 / 92533 den folgenden Richtlinien entspricht: MRL 2006/42/EG RoHS 2011/65/EG EMV Richtlinie 2004/108/EG Angewandte harmonisierte Normen: EN 60745-1:2009 + A11:2010, EN 60745-2-6:2010 EN 62233:2008 EN 61000-3-2:2006+A1:2009+A2:2009... -
Seite 29: Garantie
Ort des Kaufs Beschreibung der Störung: Schicken Sie die ausgefüllte KUNDENDIENST Garantiekarte zusammen mit dem merotec@avc-mail.de +49 (0)40 87 408 209 defekten Produkt an: MODELL: PT 150601 ARTIKELNUMMER: 92533 X/05/2015 AVC GmbH MEROTEC Service Center Hotline: Zum regulären Ostring 60... -
Seite 30: Garantiebedingungen
Garantiebedingungen Sehr geehrter Kunde! Die ALDI Garantie bietet Ihnen weitreichende Vorteile gegenüber der gesetzlichen Gewährleistungspflicht: Garantiezeit: 3 Jahre ab Kaufdatum 6 Monate für Verschleiß- und Verbrauchsteile bei normalem und ordnungsgemäßem Gebrauch (z. B. Akkus) Kosten: Kostenfreie Reparatur bzw. Austausch oder Geldrückgabe Keine Transportkosten TIPP: Bevor Sie Ihr Gerät einsenden, wenden Sie sich telefo-... - Seite 31 Vertrieben durch: MEROTEC GMBH HANNS-MARTIN-SCHLEYER-STRASSE 18A 47877 WILLICH GERMANY KUNDENDIENST +49 (0)40 87 408 209 merotec@avc-mail.de JAHRE MODELL: PT 150601 ARTIKELNUMMER: 92533 X/05/2015 GARANTIE...
