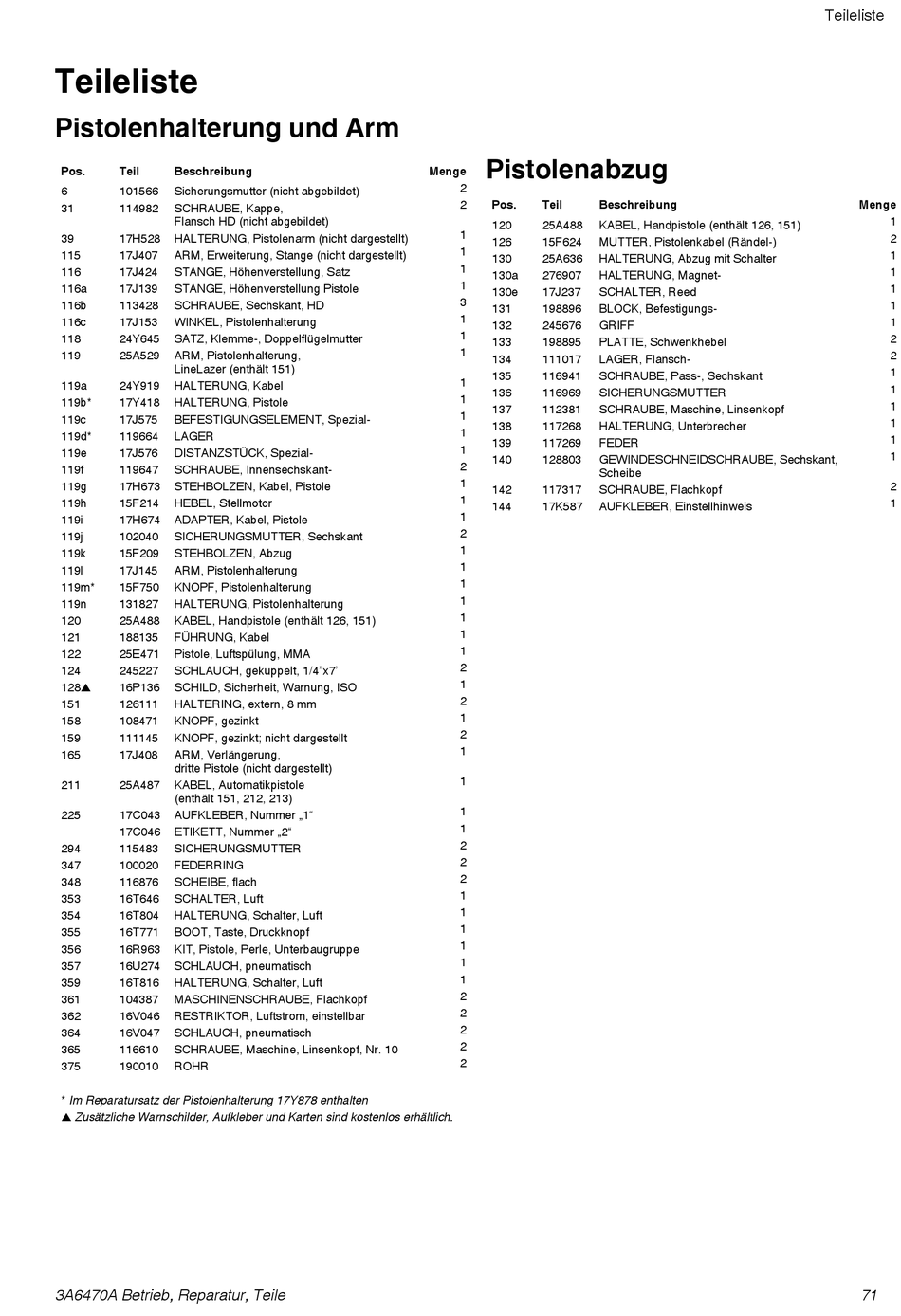

Teileliste

Pistolenhalterung und Arm

Pos. Teil Beschreibung
6 101566 Sicherungsmutter (nicht abgebildet)
31 114982 SCHRAUBE, Kappe,
Flansch HD (nicht abgebildet)
39 17H528 HALTERUNG, Pistolenarm (nicht dargestellt)
115 17J407 ARM, Erweiterung, Stange (nicht dargestellt)
116 17J424 STANGE, Höhenverstellung, Satz
116a 17J139 STANGE, Höhenverstellung Pistole
116b 113428 SCHRAUBE, Sechskant, HD
116c 17J153 WINKEL, Pistolenhalterung
118 24Y645 SATZ, Klemme-, Doppelflügelmutter
119 25A529 ARM, Pistolenhalterung,
LineLazer (enthält 151)
119a 24Y919 HALTERUNG, Kabel
119b* 17Y418 HALTERUNG, Pistole
119c 17J575 BEFESTIGUNGSELEMENT, Spezial-
119d* 119664 LAGER
119e 17J576 DISTANZSTÜCK, Spezial-
119f 119647 SCHRAUBE, Innensechskant-
119g 17H673 STEHBOLZEN, Kabel, Pistole
119h 15F214 HEBEL, Stellmotor
119i 17H674 ADAPTER, Kabel, Pistole
119j 102040 SICHERUNGSMUTTER, Sechskant
119k 15F209 STEHBOLZEN, Abzug
119l 17J145 ARM, Pistolenhalterung
119m* 15F750 KNOPF, Pistolenhalterung
119n 131827 HALTERUNG, Pistolenhalterung
120 25A488 KABEL, Handpistole (enthält 126, 151)
121 188135 FÜHRUNG, Kabel
122 25E471 Pistole, Luftspülung, MMA
124 245227 SCHLAUCH, gekuppelt, 1/4"x7'
128 16P136 SCHILD, Sicherheit, Warnung, ISO
151 126111 HALTERING, extern, 8 mm
158 108471 KNOPF, gezinkt
159 111145 KNOPF, gezinkt; nicht dargestellt
165 17J408 ARM, Verlängerung,
dritte Pistole (nicht dargestellt)
211 25A487 KABEL, Automatikpistole
(enthält 151, 212, 213)
225 17C043 AUFKLEBER, Nummer „1"
17C046 ETIKETT, Nummer „2"
294 115483 SICHERUNGSMUTTER
347 100020 FEDERRING
348 116876 SCHEIBE, flach
353 16T646 SCHALTER, Luft
354 16T804 HALTERUNG, Schalter, Luft
355 16T771 BOOT, Taste, Druckknopf
356 16R963 KIT, Pistole, Perle, Unterbaugruppe
357 16U274 SCHLAUCH, pneumatisch
359 16T816 HALTERUNG, Schalter, Luft
361 104387 MASCHINENSCHRAUBE, Flachkopf
362 16V046 RESTRIKTOR, Luftstrom, einstellbar
364 16V047 SCHLAUCH, pneumatisch
365 116610 SCHRAUBE, Maschine, Linsenkopf, Nr. 10
375 190010 ROHR
* Im Reparatursatz der Pistolenhalterung 17Y878 enthalten
 Zusätzliche Warnschilder, Aufkleber und Karten sind kostenlos erhältlich.
3A6470A Betrieb, Reparatur, Teile

Pistolenabzug

Menge
2
2 Pos. Teil
120 25A488
1
126 15F624
1
130 25A636
1
130a 276907
1
130e 17J237
3
131 198896
1
132 245676
1
133 198895
1
134 111017
135 116941
1
136 116969
1
137 112381
1
138 117268
1
139 117269
1
140 128803
2
1
142 117317
1
144 17K587
1
2
1
1
1
1
1
1
1
2
1
2
1
2
1
1
1
1
2
2
2
1
1
1
1
1
1
2
2
2
2
2
Beschreibung
KABEL, Handpistole (enthält 126, 151)
MUTTER, Pistolenkabel (Rändel-)
HALTERUNG, Abzug mit Schalter
HALTERUNG, Magnet-
SCHALTER, Reed
BLOCK, Befestigungs-
GRIFF
PLATTE, Schwenkhebel
LAGER, Flansch-
SCHRAUBE, Pass-, Sechskant
SICHERUNGSMUTTER
SCHRAUBE, Maschine, Linsenkopf
HALTERUNG, Unterbrecher
FEDER
GEWINDESCHNEIDSCHRAUBE, Sechskant,
Scheibe
SCHRAUBE, Flachkopf
AUFKLEBER, Einstellhinweis
Teileliste
Menge
1
2
1
1
1
1
1
2
2
1
1
1
1
1
1
2
1
71
