6.

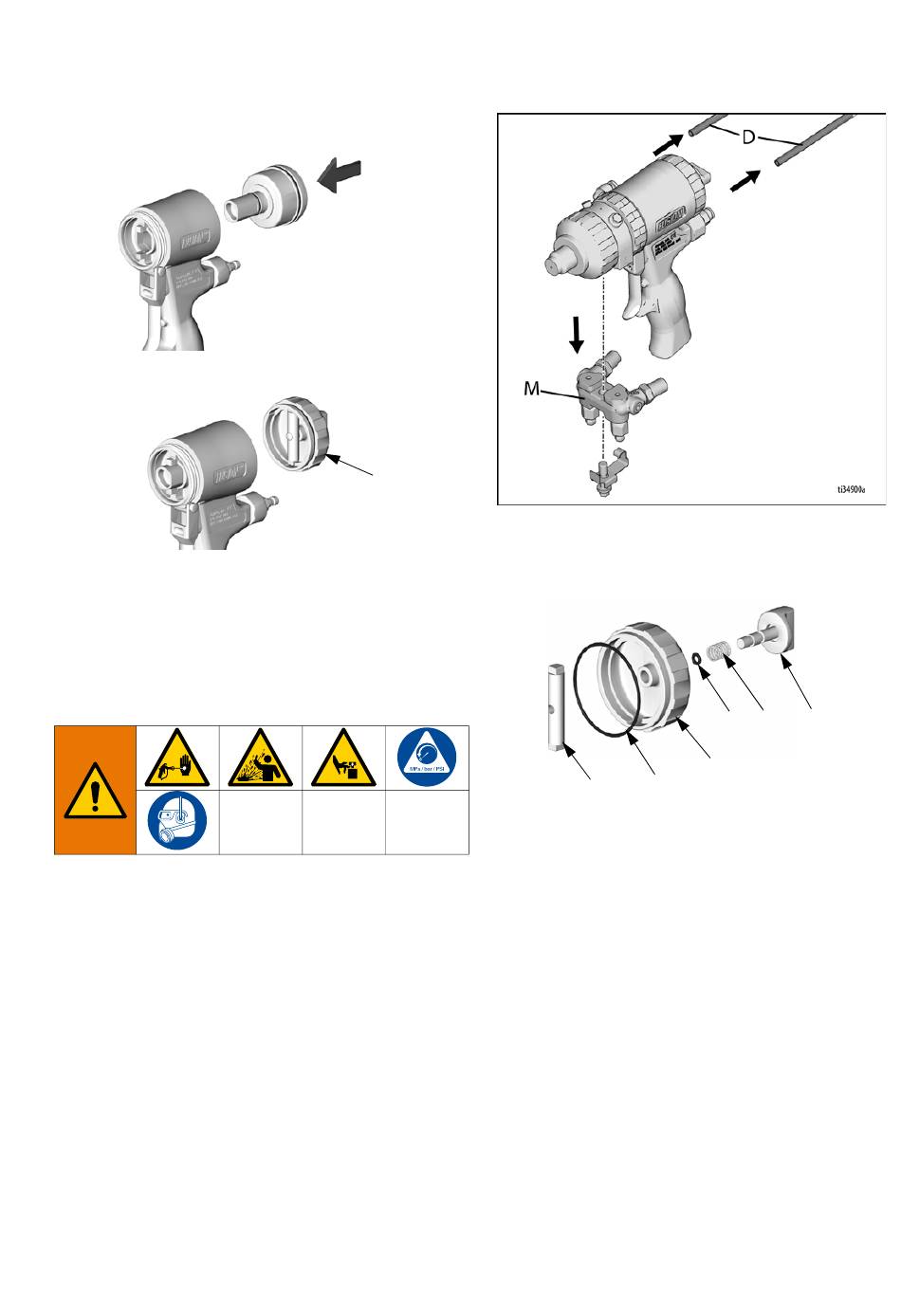

Die Kolben-O-Ringe großzügig schmieren. Den Kolben
wieder einbauen. Die Welle ist zur richtigen Ausrichtung
mit einem Keil versehen. Den Kolben fest
herunterdrücken, bis er sitzt.
7.
Den Becherdeckel (5) anbringen.
8.
Vorderes Ende der Fusion-Pistole wieder
zusammenbauen, Seite 48.
9.
Den Materialverteiler befestigen. Luft anschließen.
Die Pistole wieder in Betrieb nehmen.
Kolbensperre
1.
Die Druckentlastung, Seite 12.
3A6470A Betrieb, Reparatur, Teile
2.
Den Luftschlauch (D) abnehmen und den Materialverteiler
(M) entfernen.
TI2432A
5
3.
Den Becherdeckel (5) losschrauben. Den Kolbenanschlag
TI243
(28) mit einem Schraubenschlüssel halten und von der
Sperre (4) losschrauben. Feder (30) und O-Ringe (14,
24) überprüfen.
4.
Die O-Ringe großzügig schmieren und wieder anbringen.
Gewinde mit Lösungsmittel oder Alkohol reinigen.
Mittelstarkes Loctite® oder ein gleichwertiges Mittel
auf das Gewinde am Anschlag (28) auftragen und
den Anschlag wieder anbringen.
5.
Den Materialverteiler befestigen. Luft anschließen.
Die Pistole wieder in Betrieb nehmen.
24
30
5
28
14
Wartung
4
TI2433A
53
