HOESCH Air-Injection-System Montageanweisung Seite 3
Zur Begrenzung der Durchflussmenge ist
werkseitig ein Drosselventil bei der
Kaltwasser-Einspeisung für die System-
spülung installiert. Je nach örtlichen
Netzwasser-Druckverhältnissen ist bei
der Inbetriebnahme eine Regulierung und
ggf. Reduktion vorzunehmen, so dass sich
eine
max. Wasserhöhe von ca. 10 mm über
den Air-Bodendüsen in der Whirlwanne
während der System-Nachspülung ergibt.
Diese
Einstellung
Installateur zu prüfen.
2.2 „Hoesch-Combi-Plus" (Wanneneinlauf mit Spezial-Ab-/Überlauf-Armatur)
Für die Montage ist ein zusätzlicher Rohrunterbrecher erforderlich. Der Wasseranschluss ist gemäß der dort beilie-
genden Montageanweisung durchzuführen.
3.
Probelauf
Vor dem Verkleiden ist die Wanne elektrisch anzuschließen (siehe Elektro-Installation) und ein Probelauf durchzu-
führen. Hierbei ist das System auf Funktion und Dichtigkeit zu überprüfen.
4.
Wannenverkleidung
Nach dem Probelauf die Wannenverkleidung fertigstellen. Zwischen Wannenrand und Verkleidung einen Spalt von
3-4 mm für eine Silikonabdichtung vorsehen (Verarbeitungshinweise des Herstellers beachten!).
Bei der Verkleidung unbedingt beachten:
1. Alle wannenseitig vorinstallierten, werkseitig angeordneten Leitungssysteme und System-Komponenten müssen
frei hinter der Ummauerung verbleiben.
2. Exponierte System-Komponenten, vor allem Lüfterseite des Pumpenmotors, durch Abdeckung vor Ver-
schmutzung schützen.
3. Die Verkleidung so gestalten, dass für die System-Komponenten ein Berührungs- und Spritzwasser-Schutz
gewährleistet ist. Betrieb der Wanne ohne Verkleidung ist – außer beim Probelauf – nicht zulässig.
4. Die modellspezifischen Revisionsöffnungen sind mit einem einfachen Zugang und freier Öffnung von
mindestens 400 bis 450 mm Breite sowie 350 mm Höhe gemäß der beiliegenden Maßzeichnung anzuordnen.
Eine Revisionsöffnung von mindestens 300 mm Breite und 300 mm Höhe ist im Bereich der Magnetventil-
Kombination vorzusehen.
Zusätzlich ist eine Revisionsöffnung im Ablaufbereich vorzusehen.
Der Revisionseinsatz darf nur mit Werkzeug geöffnet werden. Die Maße sind unbedingt einzuhalten, da nur dann
bei eventuell erforderlichen Wartungen eine problemlose Ausbaumöglichkeit für die technischen System-Kompo-
nenten gewährleistet ist. Ideal ist das Hoesch- „Lüftungs-/Revisionsgitter" mit den Abmessungen 420 x 325 mm
(Artikel-Nr. 6683.---).
ist
vom
Sanitär-

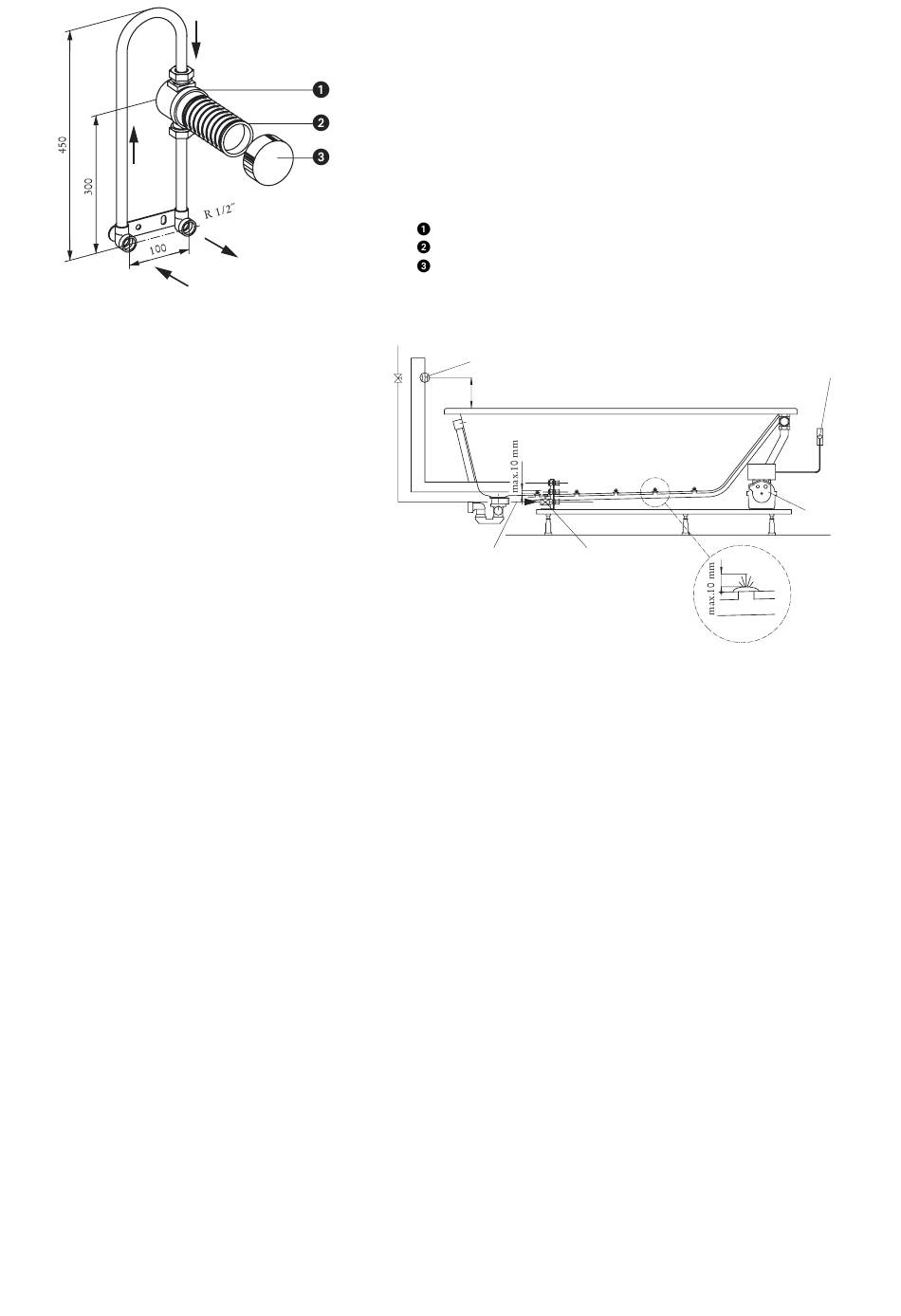

Zu empfehlen ist die Verwendung des auf das System
abgestimmten
„Hoesch-Rohrunterbrechers
anordnung" (Artikel-Nr. 6962) mit DVGW-Prüfzeichen.
Diesen zweckmäßigerweise, gemäß Abbildung, hinter der
wandseitigen Wannenlängsseite installieren. Die Verbindung zu
den vorderen wannenseitigen Anschlüssen mit handelsüblichen
flexiblem VPE-Rohr vornehmen. Bei Installation des Rohr-
unterbrechers außerhalb des Wannenbereiches unterhalb des
Kunststoff-Aufsatzes
Einbauhöhe von 150 mm über dem Wannenrand einhalten. Hinter
dem Rohrunterbrecher darf die Leitung nicht mehr steigen.
Nach vorne austauschbarer Kunststoff-Einsatz in UP-MS-Gehäuse
Kürzbarer Kunststoff-Aufsatz
Abdeckrosette
NETZ
Rohrunterbrecher
Bauform A2 gem. DIN 1988
(Sonderzubehör)
150 mm
Kaltwasser-Netz R 1/2˝
über bauseitigem Schmutzfänger
Spritzhöhe der Düsen max. ca. 10 mm
am Kugelhahn einstellen!
4
einen
Trichterablauf
Drosselventil R 1/2˝
für
Unterputz-
vorsehen.
Die
Netzanschluss Steuerung
230 V, 50/60 Hz, 10 A
Gebläseeinheit
