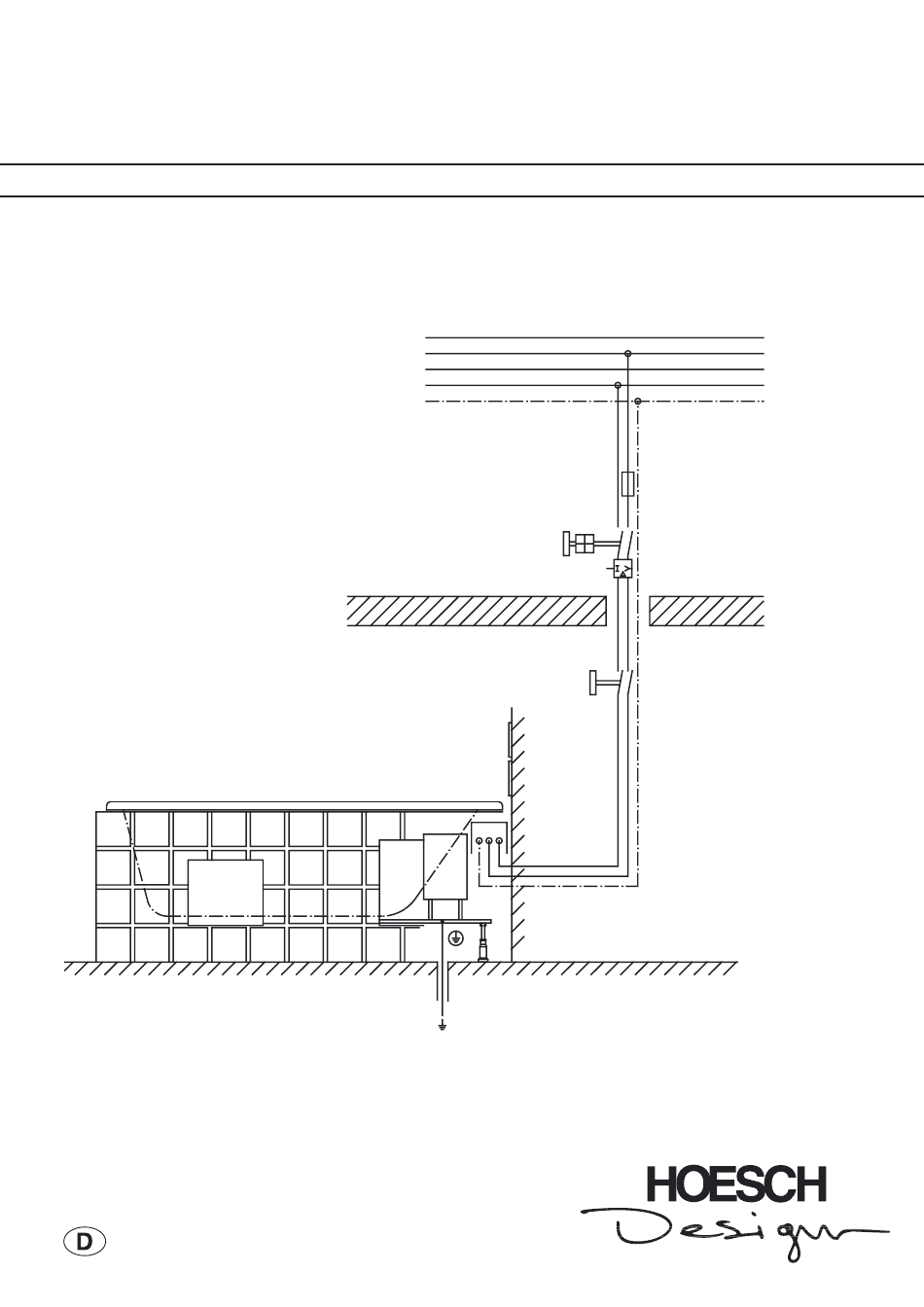

- Seite 1 BADEN 10/2002 Montageanweisung Air-Injection-System. 10 A träge FI 30 mA Hauptschalter im Bad (Anordnung außerhalb Zone 2 gem. VDE 0100 Teil 701) Potentialausgleich 4 mm...
-
Seite 2: Hoesch-Rohrunterbrecher Für Unterputzanordnung (Sonderzubehör)
Allgemeines Alle Hoesch-Whirlwannen werden auf einem selbsttragenden, höhenverstellbaren Untergestell geliefert. Die Systemkomponenten (Gebläse, Steuerung) sind gemäß beiliegender Maßzeichnung angeordnet. Bei Modellen, die werksseitig eine Wahlmöglichkeit zwischen „Rechts- oder Linksausführung“ bieten, wird standardmäßig „Rechtsausführung“ geliefert (immer vom Standpunkt außen vor der Ab-/Überlaufarmatur betrachtet). - Seite 3 Der Revisionseinsatz darf nur mit Werkzeug geöffnet werden. Die Maße sind unbedingt einzuhalten, da nur dann bei eventuell erforderlichen Wartungen eine problemlose Ausbaumöglichkeit für die technischen System-Kompo- nenten gewährleistet ist. Ideal ist das Hoesch- „Lüftungs-/Revisionsgitter“ mit den Abmessungen 420 x 325 mm (Artikel-Nr. 6683.---).
-
Seite 4: Elektroinstallation
Einsatz des „Lüftungs-/Revisionsgitter“ ist eine ausreichende Luftzufuhr gewährleistet. 4.1 Jetline-Wannenverkleidung (Sonderzubehör) Für fast alle Hoesch-Whirlwannen sind modellspezifische Verkleidungen lieferbar. Diese bestehen aus einer stabilen, verzinkten Rahmenkonstruktion mit oberer Ablagefläche, Untertritt sowie abnehmbaren Segmenten. Diese sind aus speziellem Hartschaum (FCKW-frei), beschichtet mit Glasfasergewebe und kunststoffvergütetem Mörtel. Die Befestigung erfolgt am Wannenuntergestell und an der Wand. - Seite 5 5.1 Elektro-Anschluss Die Whirlwanne ist wekseitig komplett vorinstalliert. Für die separate Netzversorgung ist eine Anschlussleitung 3 x 2,5 mm mit 2,0 m Länge und freien Enden vorhanden. Der erforderliche Festanschluss ist mit einer schutzartgeprüften Anschlussdose IP X5 (strahlwasserfest) fach- gerecht vorzunehmen. Der ordnungsgemäße Elektroanschluss L = braun / N = blau / PE = grün/gelb muss in jedem Fall gewährleistet sein! Der Potentialausgleich 4mm mit Erdung muss an der gekennzeichneten Stelle unterhalb der Steuerung zusätzlich...
- Seite 6 Interner Aufbau Steuerung AI 3...
- Seite 7 Baden, duschen, fit sein. Hoesch Metall + Kunststoffwerk GmbH & Co. Postfach 10 04 24, D-52304 Düren Tel. (0 24 22) 54-0, Fax (0 24 22) 67 93 Internet: www.hoesch.de...
