Querschnitt Einstellen; Abisoliertest Durchführen; Abisolierlänge Einstellen; Abzugslänge Einstellen - Weidmuller Power Stripper Serie Originalbetriebsanleitung

Automat einrichten

5.2 Querschnitt einstellen

Bei den Modellen Powerstripper ... auto wird der Quer-
schnitt automatisch eingestellt.
Bei den Modellen Powerstripper 6.0 und Powerstripper 16
müssen Sie den Querschnitt manuell einstellen.

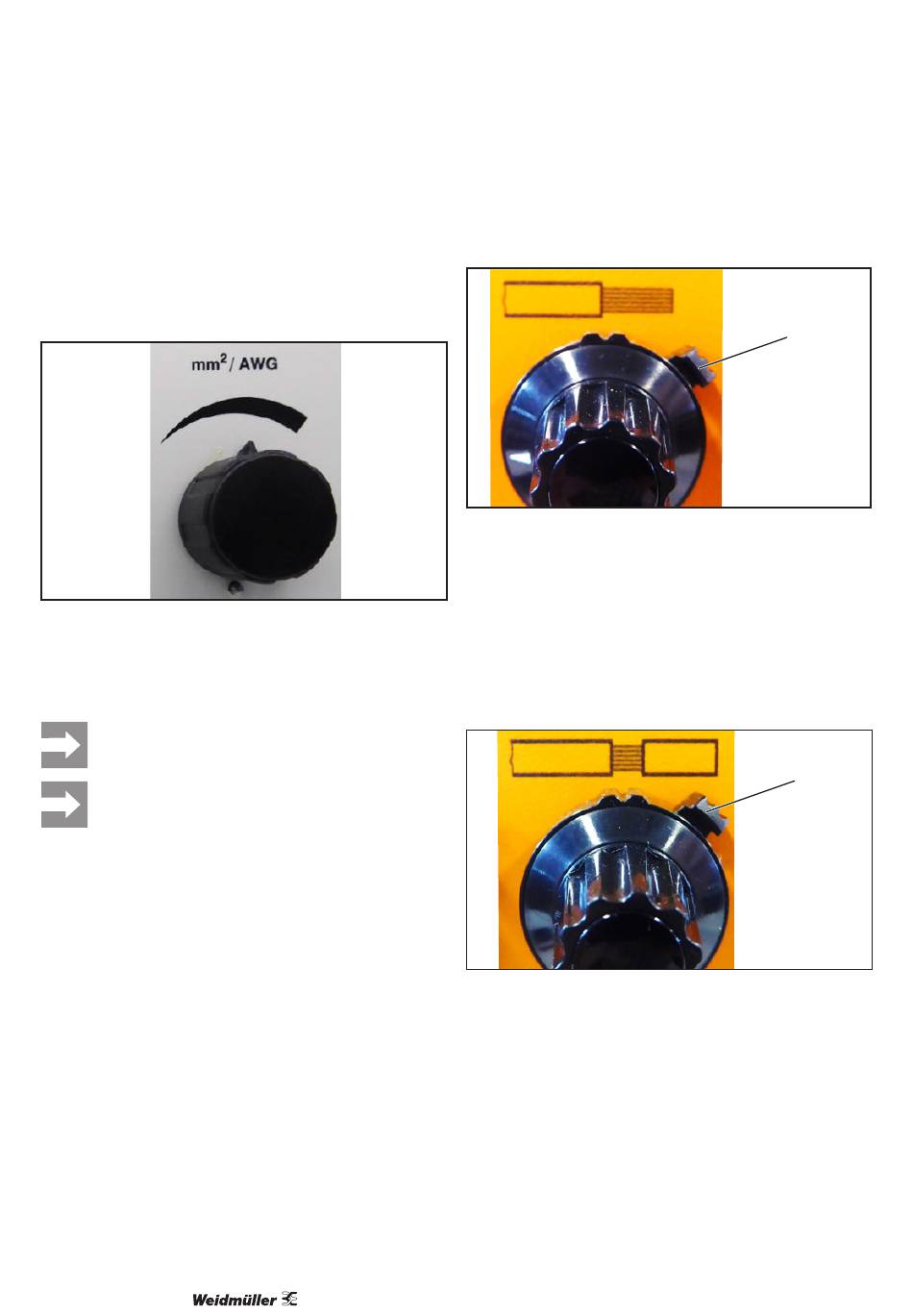

Bild 5.3 Einstellung Querschnitt
► Drehen Sie den Einstellknopf bis der passende Wert im
Display angezeigt wird.
► Führen Sie den Leiter ein, bis dieser abisoliert wird.
.
Je nach Drahtbeschaffenheit ist eine gering-
fügige Nachjustierung erforderlich.
Nur Powerstripper 6.0: Bei Drahtquerschnitten
von 0,05 – 0,34 mm² den Zusatztrichter in den
Einführtrichter einsetzen.
5.3 Abisoliertest durchführen
Jedes Mal, wenn das zu verarbeitende Material gewechselt
wurde, sollten Sie einen Abisoliertest durchführen.
► Schalten Sie den Netzschalter ein.
► Führen Sie einen Leiter zum Abisolieren ein.
► Prüfen Sie das Ergebnis:
– Sind alle Litzen unbeschädigt?
– Wurde gerade und gleichmäßig abisoliert?
10
5.4 Abisolierlänge einstellen
Bild 5.4 Einstellung Abisolierlänge
► Um den Feststellknopf (1) zu lösen, bewegen Sie Ihn
gegen den Uhrzeigersinn.
► Drehen Sie den Einstellknopf bis der passende Wert im
Display angezeigt wird.
► Um den Feststellknopf (1) wieder zu sperren, bewegen
Sie Ihn im Uhrzeigersinn.
5.5 Abzugslänge einstellen
Bild 5.5 Abzugslänge einstellen
► Um den Feststellknopf (1) zu lösen, bewegen Sie Ihn
gegen den Uhrzeigersinn.
► Drehen Sie den Einstellknopf bis der passende Wert im
Display angezeigt wird.
► Um den Feststellknopf (1) wieder zu sperren, bewegen
Sie Ihn im Uhrzeigersinn.
1
1
