ITALIANO
L'IR600FC è un rivelatore con sensore di movimento passivo a infrarossi (PIR) e fotocamera incorporata. Quando rileva un
movimento, invia segnali di allarme e immagini alla unità di controllo di sistema. Il rivelatore ha una portata di rilevamento di 10
metri con montaggio a 2 metri da terra.
Il rivelatore è composto da due parti, un coperchio e una base. Il coperchio contiene tutti i componenti elettronici, ottici e la
fotocamera, mentre la base rappresenta il mezzo di fissaggio. La base contiene delle predisposizioni per i fori per consentire il
montaggio su una superficie piana o in angolo. Il rivelatore è inoltre dotato di un interruttore tamper antimanomissione che viene
attivato in caso di apertura del coperchio.

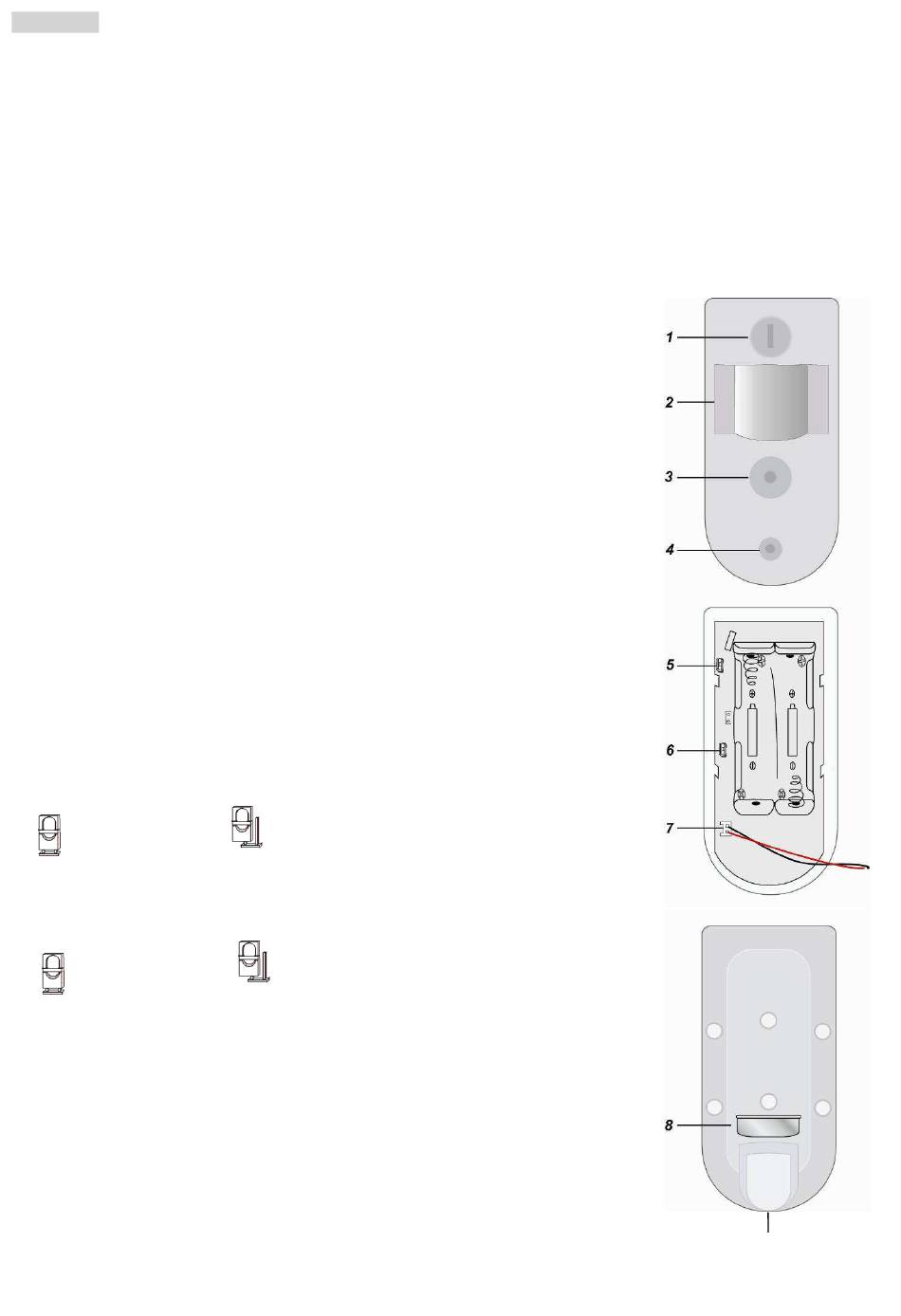

Identificazione delle parti

1. LED blu/Pulsante di funzione
Significato dei LED:
Il LED blu si accende nelle seguenti condizioni:
- Il LED blu lampeggia una volta ogni 20 minuti: il rivelatore ha perso la connessione con
l'unità di controllo.
- Il LED blu si illumina per 30 secondi: il rivelatore è in fase di inizializzazione in modalità
test.
- Il LED blu lampeggia velocemente due volte: il rivelatore si è connesso correttamente alla
unità di controllo.
- Il LED blu si illumina per 2 secondi durante il normale funzionamento: il rivelatore ha
rilevato un movimento.
- Il LED blu lampeggia rapidamente: il rivelatore sta trasmettendo immagini alla unità di
controllo.
- Il LED blu e l'illuminatore lampeggiano una volta: il rivelatore è stato ripristinato.
Utilizzo del pulsante di funzione:
- Premere una volta il pulsante per inviare un segnale di supervisione.
- Per ripristinare il rivelatore: tenere premuto il pulsante per 10 secondi. Rilasciare il
pulsante quando l'illuminatore e il LED blu lampeggiano entrambi una volta.
2. Lente sensore IR
Il sensore ha lo scopo di rilevare persone e/o animali in movimento, attraverso il rilevamento
della loro temperatura corporea.
3. Illuminatore
L'illuminatore fornisce una luce sufficiente per l'acquisizione delle immagini in condizioni di
scarsa illuminazione.
Il LED blu e l'illuminatore lampeggiano entrambi una volta quando il pulsante di funzione viene
premuto per 10 secondi per indicare che il rivelatore è stato ripristinato.
4. Obiettivo della fotocamera
5. Jumper JP1
Jumper On
Il jumper viene
inserito collegando i
due pin.
- Jumper On: il LED blu è abilitato (impostazione di default).
- Jumper Off: il LED blu è disabilitato.
6. Jumper JP2
Jumper On
Il jumper viene inserito
collegando i due pin.
- Jumper On: dopo la trasmissione a seguito di un movimento rilevato, eventuali altri
rilevamenti di movimento ritrasmetteranno le segnalazioni e le immagini acquisite
(impostazione di default).
- Jumper Off: il rivelatore è dotato di un "tempo di riposo" (vedere oltre) di circa 1
minuto per risparmiare energia.
7. Interruttore tamper
L'interruttore tamper viene attivato quando si allenta la vite di fissaggio del coperchio.
L'interruttore tamper viene ripristinato quando si stringe la vite di fissaggio del coperchio.
8. Isolatore di batteria
9. Vite di fissaggio
Caratteristiche
Acquisizione delle immagini
2
Jumper Off
se il jumper viene
rimosso o "collocato"
su un pin.
Jumper Off
se il jumper viene
rimosso o "collocato"
su un pin.
9
DS80TC2Q-001C
