RIVELATORE INFRAROSSO DA INTERNO CON FOTOCAMERA

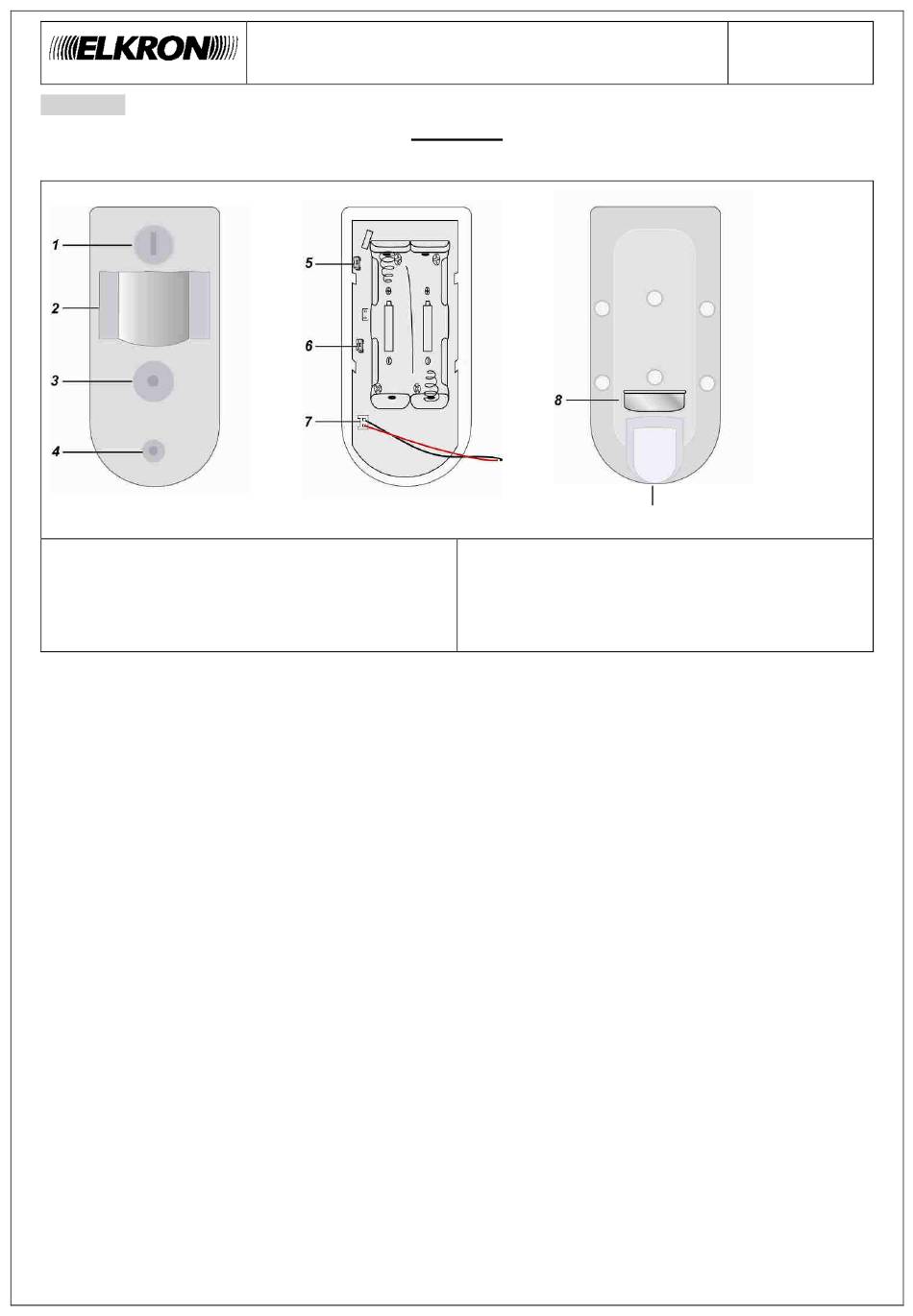

1. LED blu / Pulsante di funzione
2. Lente sensore IR
3. Illuminatore
4. Obiettivo della fotocamera
5. Jumper 1
LED
Il LED blu si accende nelle seguenti condizioni:
-
Il LED blu lampeggia una volta ogni 20 minuti: il rivelatore ha perso la connessione con l'unità di controllo.
-
Il LED blu si illumina per 30 secondi: il rivelatore è in fase di inizializzazione in modalità test.
-
Il LED blu lampeggia velocemente due volte: il rivelatore si è connesso correttamente alla unità di controllo.
-
Il LED blu si illumina per 2 secondi durante il normale funzionamento: il rivelatore ha rilevato un movimento.
-
Il LED blu lampeggia rapidamente: il rivelatore sta trasmettendo immagini alla unità di controllo.
-
Il LED blu e l'illuminatore lampeggiano una volta: il rivelatore è stato ripristinato.
Utilizzo del pulsante di funzione:
- Premere una volta il pulsante per inviare un segnale di supervisione.
- Per ripristinare il rivelatore: tenere premuto il pulsante per 10 secondi. Rilasciare il pulsante quando l'illuminatore e il LED
blu lampeggiano entrambi una volta.
Jumper JP1
- Jumper On: il LED blu è abilitato (impostazione di default).
- Jumper Off: il LED blu è disabilitato.
Jumper JP2
- Jumper On: dopo la trasmissione a seguito di un movimento rilevato, eventuali altri rilevamenti di movimento
ritrasmetteranno le segnalazioni e le immagini acquisite (impostazione di default).
- Jumper Off: il rivelatore è dotato di un "tempo di riposo" di circa 1 minuto per risparmiare energia (se il sistema è attivo,
dopo la trasmissione a seguito del rilevamento di un movimento, il rivelatore non ripeterà la trasmissione per 1 minuto).
Modalità Test
-
La modalità Test consente di controllare la copertura di rilevamento del dispositivo, non la portata di comunicazione con
l'unità di controllo.
-
Per accedere alla modalità Test, tenere premuto il pulsante di funzione per 5 secondi. Dopo aver rilasciato il pulsante, si
accenderà il led blu e rimarrà acceso per circa 30 secondi. Alla fine di questo tempo avrà inizio la modalità Test che durerà
per 3 minuti.
-
Per eseguire un Walk Test, premere il pulsante di funzione una sola volta.
-
Durante i primi 30 secondi, il rivelatore esegue l'inizializzazione. Il rivelatore non gestisce intrusioni o movimenti durante i 30
sec. di inizializzazione.
-
Al termine del periodo di inizializzazione, è possibile verificare la rilevazione di movimento davanti al rivelatore. Il LED blu si
illumina per 2 secondi quando avviene la rivelazione.
GUIDA RAPIDA
IR600FC
6. Jumper 2
7. Interruttore tamper
8. Isolatore di batteria
9. Vite di fissaggio
DS80TC2Q-002
