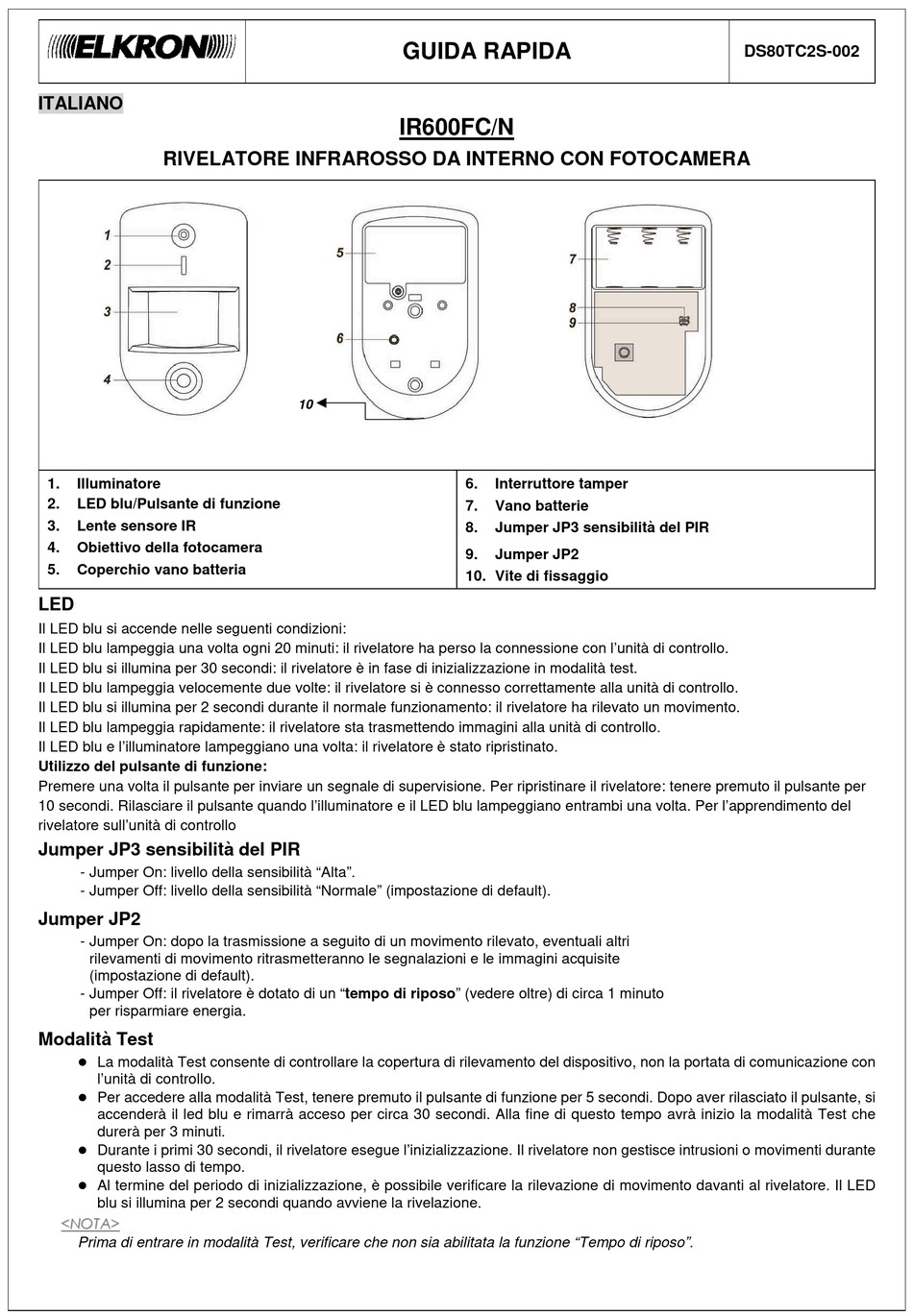

Elkron IR600FC/N Schnellstartanleitung

ITALIANO
RIVELATORE INFRAROSSO DA INTERNO CON FOTOCAMERA
1. Illuminatore
2. LED blu/Pulsante di funzione
3. Lente sensore IR
4. Obiettivo della fotocamera
5. Coperchio vano batteria
LED
Il LED blu si accende nelle seguenti condizioni:
Il LED blu lampeggia una volta ogni 20 minuti: il rivelatore ha perso la connessione con l'unità di controllo.
Il LED blu si illumina per 30 secondi: il rivelatore è in fase di inizializzazione in modalità test.
Il LED blu lampeggia velocemente due volte: il rivelatore si è connesso correttamente alla unità di controllo.
Il LED blu si illumina per 2 secondi durante il normale funzionamento: il rivelatore ha rilevato un movimento.
Il LED blu lampeggia rapidamente: il rivelatore sta trasmettendo immagini alla unità di controllo.
Il LED blu e l'illuminatore lampeggiano una volta: il rivelatore è stato ripristinato.
Utilizzo del pulsante di funzione:
Premere una volta il pulsante per inviare un segnale di supervisione. Per ripristinare il rivelatore: tenere premuto il pulsante per
10 secondi. Rilasciare il pulsante quando l'illuminatore e il LED blu lampeggiano entrambi una volta. Per l'apprendimento del
rivelatore sull'unità di controllo
Jumper JP3 sensibilità del PIR
- Jumper On: livello della sensibilità "Alta".
- Jumper Off: livello della sensibilità "Normale" (impostazione di default).
Jumper JP2
- Jumper On: dopo la trasmissione a seguito di un movimento rilevato, eventuali altri
rilevamenti di movimento ritrasmetteranno le segnalazioni e le immagini acquisite
(impostazione di default).
- Jumper Off: il rivelatore è dotato di un "tempo di riposo" (vedere oltre) di circa 1 minuto
per risparmiare energia.
Modalità Test
La modalità Test consente di controllare la copertura di rilevamento del dispositivo, non la portata di comunicazione con

l'unità di controllo.
Per accedere alla modalità Test, tenere premuto il pulsante di funzione per 5 secondi. Dopo aver rilasciato il pulsante, si

accenderà il led blu e rimarrà acceso per circa 30 secondi. Alla fine di questo tempo avrà inizio la modalità Test che
durerà per 3 minuti.
Durante i primi 30 secondi, il rivelatore esegue l'inizializzazione. Il rivelatore non gestisce intrusioni o movimenti durante

questo lasso di tempo.
Al termine del periodo di inizializzazione, è possibile verificare la rilevazione di movimento davanti al rivelatore. Il LED

blu si illumina per 2 secondi quando avviene la rivelazione.
< N O T A >
< N O T A >
Prima di entrare in modalità Test, verificare che non sia abilitata la funzione "Tempo di riposo".
GUIDA RAPIDA
IR600FC/N
10
6.
7.
8.
9.
10. Vite di fissaggio
Interruttore tamper
Vano batterie
Jumper JP3 sensibilità del PIR
Jumper JP2
DS80TC2S-002
