Montage | Mechanische Befestigung | Elektrischer Anschluss
►Für einen sicheren Betrieb müsen die Endlagen einge-
stellt / eingelernt sein.
►Schulungsangebot des Herstellers für Fachbetriebe.
HINWEIS
Ausfall der Energieversorgung, Abbrechen von Maschinen-
teilen und andere Fehlfunktionen.
►Für einen sicheren Betrieb darf kein falsches Montieren
erfolgen und die Endlageneinstellungen müssen bei Inbe-
triebnahme durchgeführt werden.
Beschädigung des RolTop-868 durch eindringende Feuch-
tigkeit
►Bei Geräten mit Schutzart IP 44 müssen die Enden aller
Kabel oder Stecker vor dem Eindringen von Feuchtigkeit
geschützt werden. Diese Maßnahme muss sofort nach
Entnahme des RolTop-868 aus der Originalverpackung
umgesetzt werden.
►Der Antrieb darf nur so eingebaut werden, dass er nicht
beregnet wird.
Wichtig
Im Auslieferungszustand (Werkseinstellung) befindet sich
der RolTop-868 im Inbetriebnahmemodus.
►Erforderlich ist das Einstellen der Endlagen
(siehe Kapitel 5.6).
Optimale Nutzung des Funksignals.
►Antenne möglichst frei verlegen, bei schlechtem Empfang
Lage der Antenne verändern.
►Antenne nicht knicken, kürzen oder verlängern.
►Mindestabstand zwischen zwei Funkantrieben von 15 cm
nicht unterschreiten.
5.1

Mechanische Befestigung

Wichtige Vorüberlegung:
Der Arbeitsraum um den eingebauten Antrieb ist meistens
sehr klein. Verschaffen Sie sich deshalb bereits vor der
mechanischen Installation einen Überblick über die Rea-
lisierung des elektrischen Anschlusses (siehe Kapitel 5.2)
und nehmen ggf. notwendige Änderungen vorweg.
HINWEIS
Beschädigung der elektrischen Leitungen durch Quet-
schung oder Zugbelastung.
►Alle elektrischen Leitungen so verlegen, dass sie keiner
Quetschung oder Zugbelastung ausgesetzt sind.
►Biegeradien der Kabel beachten (mindestens 50 mm).
►Anschlusskabel in einer Schleife nach unten verlegen,
um zu verhindern, dass Wasser in den Antrieb läuft.
Beschädigung des Antriebs durch Einwirkung von Schlag-
kräften.
►Den Antrieb in die Welle einschieben, den Antrieb nie in
die Welle einschlagen oder auf den Antrieb schlagen!
►Den Antrieb nie fallen lassen!
Beschädigung oder Zerstörung des Antriebs durch Anboh-
ren.
►Den Antrieb nie anbohren!
Wichtig
Befestigen Sie den RolTop-868 nur an den dafür vorgese-
henen Befestigungselementen.
Fest montierte Steuereinrichtungen müssen sichtbar ange-
bracht werden.
• Der Behang muss auf der Wickelwelle befestigt werden.
4 | DE
• Das Profilrohr muss genug Abstand zum Motorrohr
aufweisen.
• Achten Sie auf ein axiales Spiel (1 bis 2 mm).

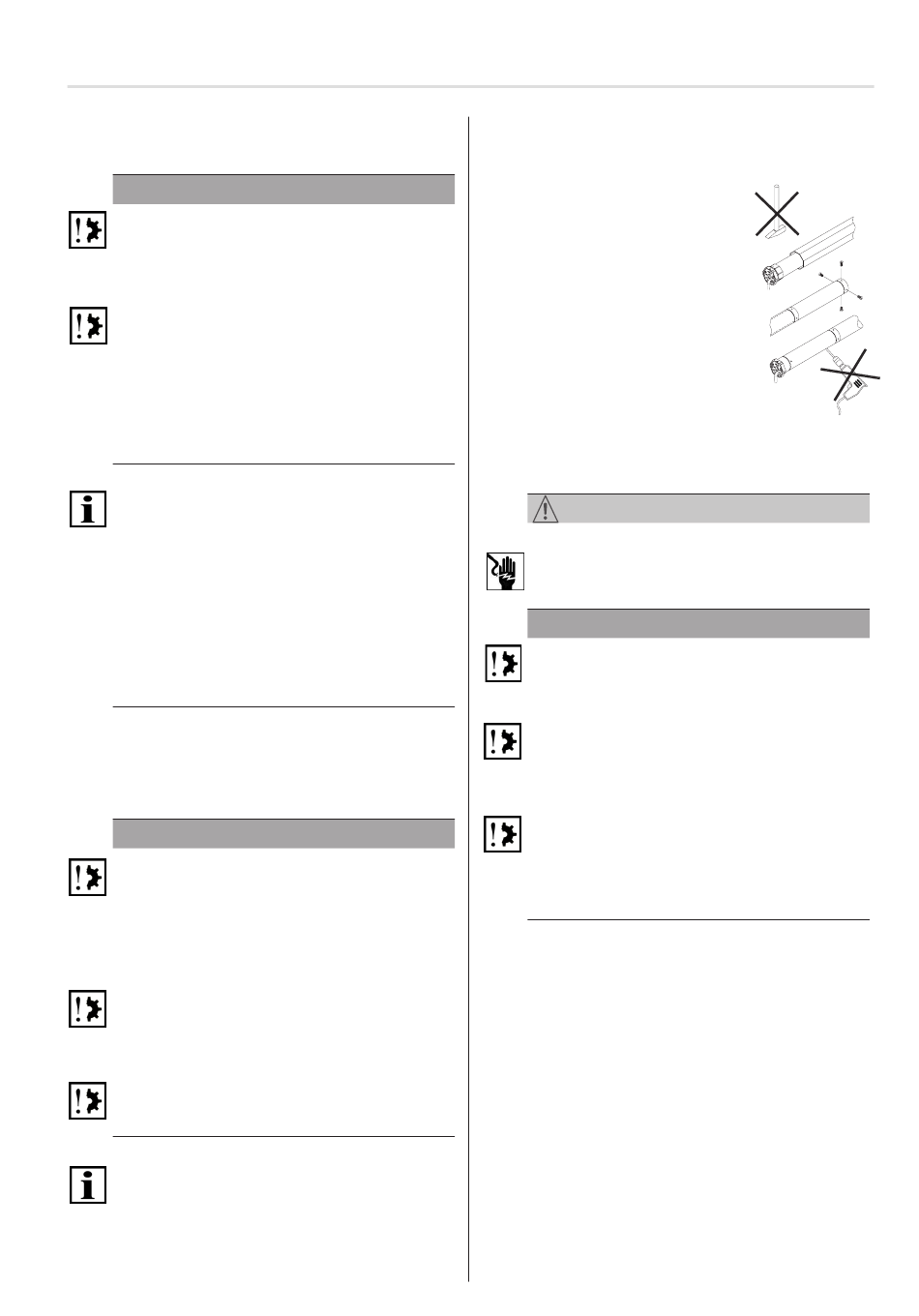

Einbau in Profilrohre
Ⓐ A ntrieb mit passendem Adapter und
Mitnahmering in das Profilrohr ein-
schieben.
Das Motorkabel geschützt verlegen,
um eine Beschädigung durch das
angetriebene Teil zu verhindern.
Ⓑ D as Gegenlager gegen axiale Ver-
schiebung sichern, z.B. Achsträger
verschrauben oder vernieten.
Antrieb in der Lagerung axial sichern!
Ⓒ B ehang auf der Welle befestigen!
Den Antrieb bestimmungsgemäß nur horizontal betreiben,
wobei die Anschlussleitung seitlich und aus dem Aufwickle-
bereich des Behangs wegführt.
5.2

Elektrischer Anschluss

Lebensgefahr durch fehlerhaften elektrischen Anschluss.
Elektrischer Schlag möglich.
►Vor der Erstinbetriebnahme den korrekten Anschluss des
PE-Leiters überprüfen.
Beschädigung des RolTop-868 durch fehlerhaften elektri-
schen Anschluss.
►Vor der Erstinbetriebnahme den korrekten Anschluss des
PE-Leiters überprüfen.
Beschädigung bzw. Zerstörung des RolTop-868 durch Ein-
dringen von Feuchtigkeit.
►Für Geräte mit Schutzart IP 44 muss der kundenseitige
Anschluss der Kabelenden oder Stecker (Kabeldurchfüh-
rung) ebenfalls nach Schutzart IP 44 ausgeführt werden.
Beschädigung bzw. Zerstörung des RolTop-868 für Varian-
ten mit 230 V 1 AC durch fehlerhafte Ansteuerung.
►Schalter mit AUS-Voreinstellung (Totmann) für Antriebe
sind in Sichtweite des RolTop-868 anzubringen, aber von
sich bewegenden Teilen entfernt und in Höhe von über
1,5 m.
Wichtig
Bezüglich des elektrischen Anschlusses ist im Regelfalle
kein Ein- und Wiederausstecken der Anschlussleitung bzw.
des Anschlusssteckers notwendig.
Je nach verwendeter Montageplatte bzw. Adapterplatte ist
insbesondere beim RolTop-868 Typ S erforderlich, vor
einem Kabeltausch diese geschraubte Platte zu entfernen.
Anschluss nur in spannungsfreiem Zustand, dazu
Antriebsleitung spannungsfrei schalten.
1 Mit geeignetem Schraubendreher die Verriegelung des
Gerätesteckers zur Leitung hin drücken.
2 Stecker abziehen.
3 Gerätestecker einführen bis die Verriegelung einrastet.
