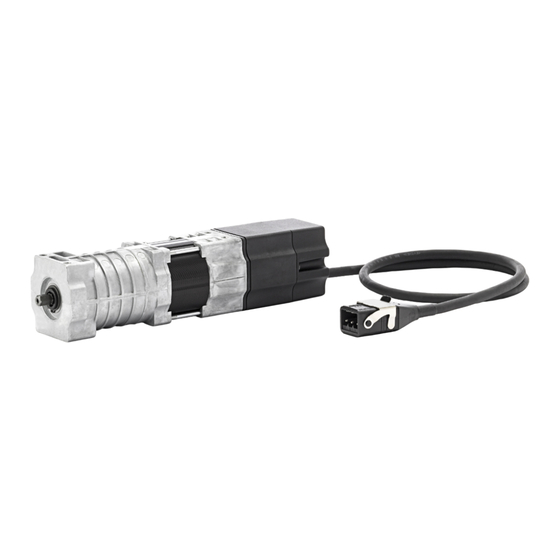

Jalousieantrieb JA Soft 09 NHK
Montageanleitung und Technische Daten
W A R N U N G !
Für die Sicherheit von Personen ist es wichtig,
dieser Anleitung Folge zu leisten.
Haftungsausschluss:
Die Beachtung der Bedienungsanleitung ist die Grund -
voraussetzung für den sicheren Betrieb des Jalousieantriebes und
für die Erreichung verschiedener Produkteigenschaften und
Leistungsmerkmale.
Für Personen-, Sach- und Vermögensschäden, die wegen
Nichtbeachtung der Bedienungsanleitung entstehen, übernimmt
die elero GmbH keinerlei Haftung. Die Sachmängelhaftung ist in
solchen Fällen ausgeschlossen.
Jalousieantriebe sind ausschließlich zur Motorisierung von
Jalousien bestimmt.
Zielgruppe
Alle Arbeiten zur Installation, Inbetriebnahme und
Störungsbehebung sind von einer Fachkraft auszuführen.
Der elektrische Anschluss muss durch eine Elektrofachkraft
ausgeführt werden.
(IEC 60364 bzw. CENELEC HD 384 oder DIN VDE 0100 und IEC
60664 oder DIN VDE 0110 und nationale
Unfallverhütungsvorschriften beachten).
Eine Elektrofachkraft im Sinne dieser grundsätzlichen
Sicherheitshinweise sind Personen, die mit der Montage,
Installation und Inbetriebnahme des Produktes vertraut sind und
über die entsprechende Qualifikation verfügen.
Alle Arbeiten in den übrigen Bereichen, wie zum Beispiel Betrieb
und Entsorgung müssen von Personen durchgeführt werden, die in
geeigneter Weise unterwiesen wurden.
Funktionsbeschreibung
Der Jalousieantrieb JA 10 NHK ist für Jalousien geeignet, die sowohl
motorisch, als auch manuell betrieben werden.
Für den Betrieb des Antriebes ist noch ein entsprechendes
Differenzialgetriebe notwendig.
Lieferumfang
• Jalousieantrieb JA 10 NHK
• Differenzialgetriebe („im Licht" oder „aus dem Licht")
•
Kupplungssatz
• SW7-Welle 325 mm 16 103.5501
(nur bei Variante aus dem Licht)
• Unterlegscheibe B 8,4 DIN 125 10 107.0108
Unterlegscheibe ist gegen Abrutschen mit einem Gummiring gesichert.
Vor Montage „aus dem Licht" den Gummiring entfernen.
Zusatzteile (kundenseitig)
• Selbsthemmendes Kurbelgetriebe
Bei der Variante „im Licht" ist die maximale Breite des
Kurbelgetriebes auf 96 mm begrenzt.
Das Kurbelgetriebe muss über eine mechanische Spindelsperre
verfügen, um eine Beschädigung im Handbetrieb zu vermeiden.
•
Antriebswelle
• Stellringe
• Bandspulen
elero GmbH Maybachstr. 30
Antriebstechnik 3278 Schlierbach
Allgemeine Sicherheitshinweise
Sicherheitshinweise zum elektrischen Anschluss
Fon: +49 7021 9539-0 info@elero.de
Fax: +49 7021 9539-212 www.elero.com
W A R N U N G !
Befolgen Sie die nachfolgenden Sicherheitshinweise.
Die Nichtbeachtung kann zu Körperverletzungen
führen!
Allgemein
• Niemals beschädigte Produkte installieren oder in
Betrieb nehmen.
• Niemals am Antrieb mit Hammerschlägen
arbeiten, die Lager und Gehäuse werden dadurch
beschädigt.
• Verwenden Sie nur unveränderte
elero-Originalteile oder die vom Jalousiehersteller
empfohlenen Zusatzteile.
• Bei unzulässigem Öffnen des Geräts, unsach-
gemäßem Einsatz , falscher Installation oder
falscher Bedienung besteht die Gefahr von
Personen- und Sachschäden.
Installation
• Alle Arbeiten zur Installation müssen von einer
Elektrofachkraft ausgeführt werden.
• Diese Fachkraft muss über entsprechende
Qualifikationen verfügen.
• Beachten Sie bei der Installation die landes -
spezifischen Bedingungen.
• Die Bedienung des Gerätes darf nur von Personen
durchgeführt werden, die mit der Bedienungs -
anleitung vertraut sind.
Betrieb
• Wird die Anlage durch einen oder mehrere Sender
gesteuert, muss der Fahrbereich der Anlage
während des Betriebes einsehbar sein.
• Halten Sie Personen solange von der Anlage fern,
bis diese still steht.
V O R S I C H T !
Befolgen Sie die nachfolgenden Sicherheitshinweise.
Die Nichtbeachtung kann zu Körperverletzungen
führen!
• Verletzungsgefahr durch Stromschlag.
• Anschlüsse am 230 V Netz müssen von einer
Elektrofachkraft ausgeführt werden.
• Vor dem Zugang zu den Anschlussklemmen
müssen alle Netzstromkreise abgeschaltet sein.
Prüfen Sie unbedingt die Spannungsfreiheit.
• Die Vorschriften der örtlichen Energie -
versorgungs unternehmen, sowie die
Bestimmungen für nasse und feuchte Räume
nach VDE 0100, sind beim Anschluss einzuhalten.
• Prüfen Sie die Anlage regelmäßig auf Verschleiß
oder Beschädigungen.
• Bei Arbeiten an der Anlage (Wartung, Reinigung)
trennen Sie diese stets vom Versorgungsnetz.
16 803.9101_DE_0722
