Small Form Factor (SFF) – Komponenten auf der
Rückseite

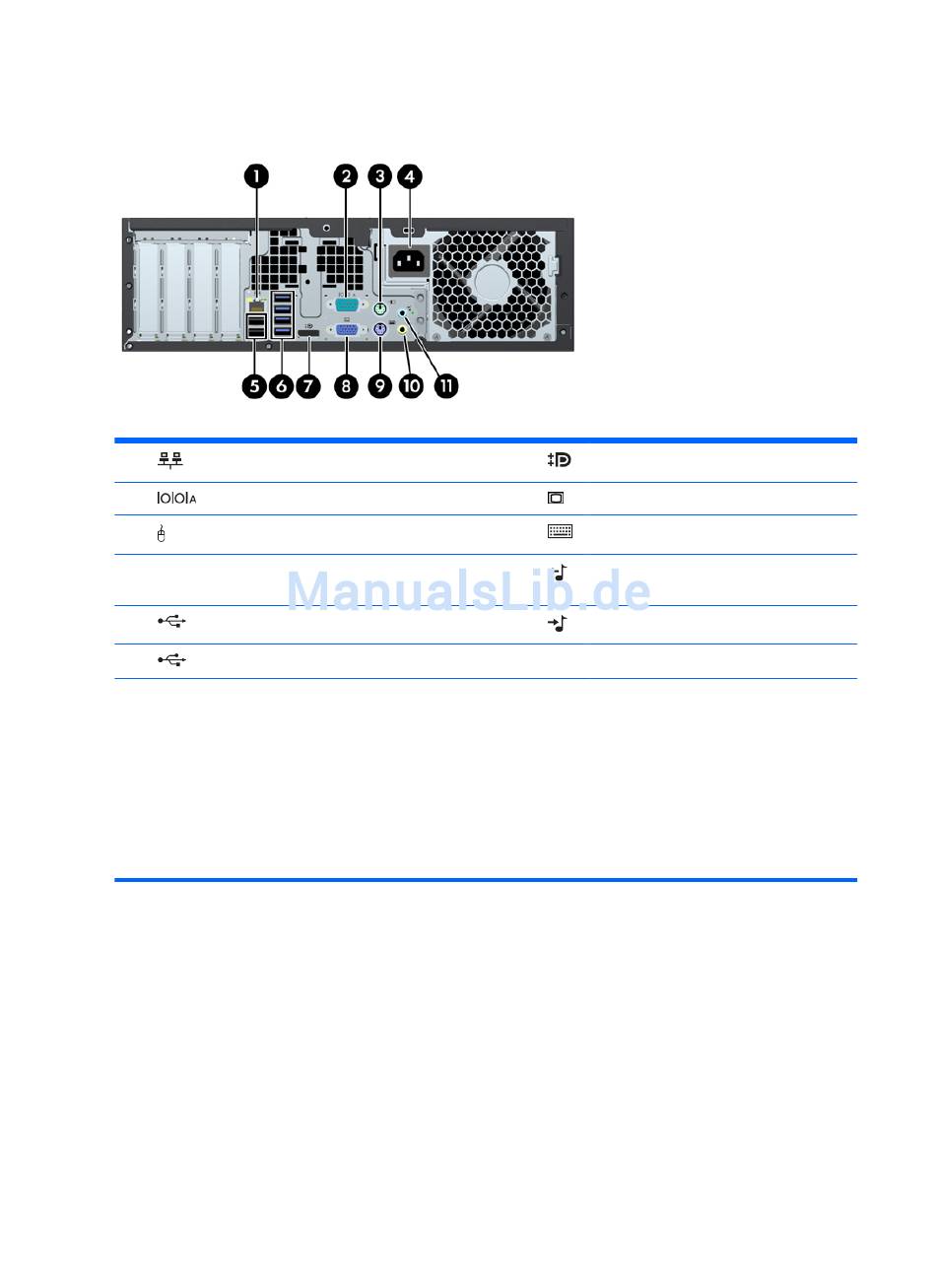

Abbildung 1-5
Tabelle 1-4 Komponenten auf der Rückseite
1 RJ-45-Netzwerkanschluss
2 Serieller Anschluss
3 PS/2-Mausanschluss (grün)
4 Netzkabelanschluss
5 USB 2.0-Anschlüsse (schwarz)
6 USB 3.0-Anschlüsse (blau)
HINWEIS: Ein optionaler zweiter serieller Anschluss und ein optionaler paralleler Anschluss sind bei HP
erhältlich.
Wenn ein Gerät am blauen Audioeingangsanschluss angeschlossen wird, werden Sie in einem Dialogfeld gefragt,
ob Sie den Anschluss für ein Eingangsgerät oder für ein Mikrofon verwenden möchten. Sie können den Anschluss
zu jeder Zeit im Realtek HD Audio Manager neu konfigurieren.
Im Falle der AMD/ATI Grafikkarten, die in einem der Steckplätze der Systemplatine installiert wurden, können die
Videoanschlüsse auf der Grafikkarte und die integrierte Grafik auf der Systemplatine gleichzeitig verwendet
werden. Im Falle anderer non-AMD/ATI Grafikkarten werden nur die Videoanschlüsse auf der Grafikkarte
funktionieren.
Komponenten auf der Rückseite
Small Form Factor (SFF) – Komponenten auf der Rückseite
7 DisplayPort-Monitoranschluss
8 VGA-Monitoranschluss
9 PS/2-Tastaturanschluss (lila)
10 Audio-Ausgang für Audio-Geräte mit
eigenem Netzteil (grün)
11 Audio-Eingang (blau)
