2.
Ziehen Sie die Laufwerkskabel an der Rückseite des Laufwerks ab, oder – wenn Sie ein
Speicherkarten-Lesegerät entfernen – ziehen Sie das USB-Kabel wie in der folgenden
Abbildung dargestellt von der Systemplatine ab.

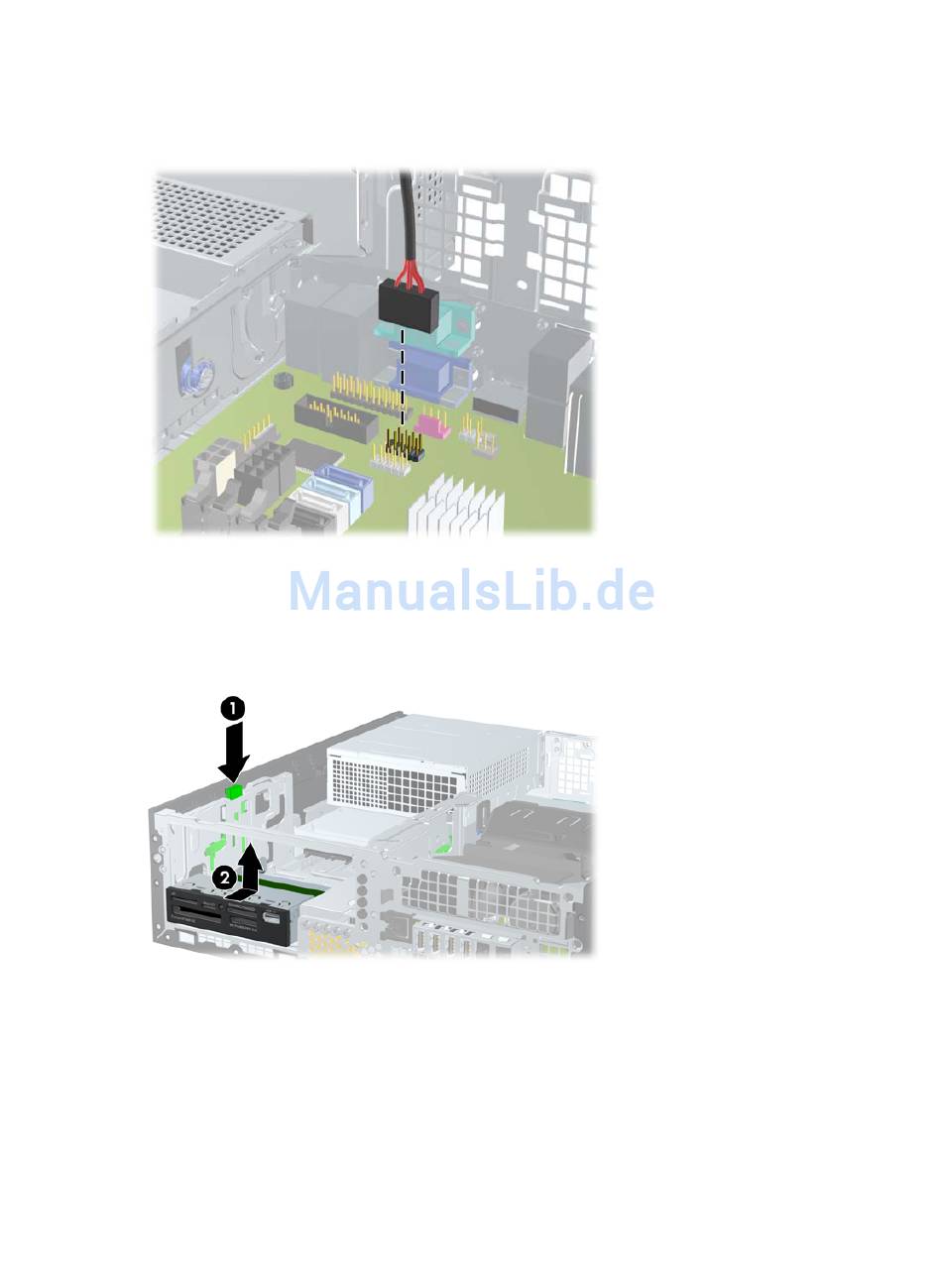

Abbildung 3-27
3.
Drücken Sie die grüne Laufwerksverriegelung auf der linken Seite des Laufwerks nach unten,
um das Laufwerk vom Laufwerkskäfig zu trennen (1). Schieben Sie nun das Laufwerk bis zum
Anschlag zurück, während Sie gleichzeitig auf die Laufwerksverriegelung drücken. Nehmen Sie
anschließend das Laufwerk nach oben aus dem Laufwerkskäfig (2) heraus.
Abbildung 3-28

Installieren eines 3.5-Zoll-Laufwerks in einen 5,25-Zoll-Laufwerksschacht

Der 3,5-Zoll-Laufwerksschacht sitzt unterhalb des 5,25-Zoll-Laufwerks. So bauen Sie ein Laufwerk in
den externen 3,5-Zoll-Laufwerksschacht ein:
74
Kapitel 3 Small Form Factor (SFF) – Hardware-Upgrades
Trennen des USB-Kabels vom Speicherkarten-Lesegerät
Ausbauen eines 3,5-Zoll-Laufwerks (Speicherkarten-Lesegerät abgebildet)
