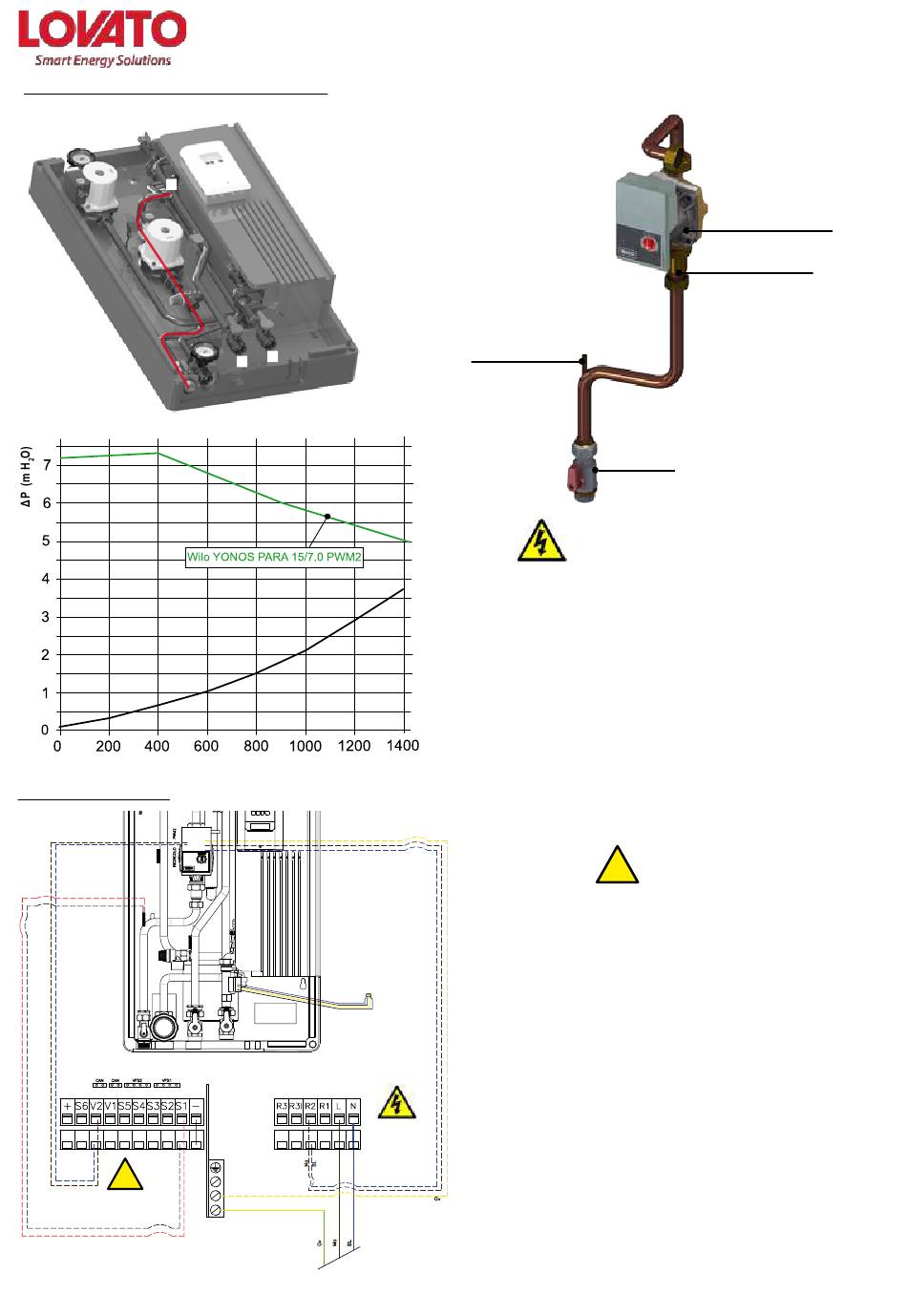

INSTALLATION UND INBETRIEBNAHME ZIRKULATIONSSET
3
ELEKTRISCHER ANSCHLUSS
!
Sensorseite
Acthung
max. 12 V
Kleinspannungen max. 12VAC/DC
Anschluss im linken Klemmraum!
2
1
Q (l/h)
Gefahr
Netzseite
230 VAC
Netzspannungen
230VAC 50-60 Hz
Anschluss im rechten Klemmraum!
Netzseite 230 V
Montage - und Wartungsanleitung
Positionierung
(Halterung)
Zirkulationsfühlre S2
4
Absperrventil
ACHTUNG!
NETZSPANNUNGEN
- Durchfluss durch Schließen des Kugelhahns "Eingabe Frischwasser" Ref. 1 und
Ausgang "Warmwasser" Ref. 2 festhalten
- die Kappe ¾ "F-Modul T-FAST, wie in Ref. 3. angezeigt, 3 entfernen
- Zirkulationsset (Ref. 4) einsetzen, Komponente und Kappe festschrauben
- Fühler S1 einstecken (siehe Bild rechts) und an die Steuereinheit befestigen, gemäß
Schaltplan im näch sten Abschnitt. Die die Betriebsparameter des Zirkulationssets
einstellen, wie im Kapitel "Steuerelektro nik" beschrieben.
- Hähne 1 und 2 öffnen und das System unter Druck setzen
- Modul mit Spannung 230V versorgen
- Parameter des Zyrkulationssets durch die Steuereinheit eingeben
!
Acthung
Die Polung der PT1000 Fühler ist beliebig.
Der Anschluss der Sensor Masse erfolgt am Klemmblock Sensor -
Der Anschluss der Schutzleiter PE erfolgt an dem PE Metallklemmblock!
Relè R1: solo per controllo pompe standard, consumo minimo 20 VA
Pumpe Wilo
YONOS PARA Z 15/7
PWM2 FSM
Rückschlagventil
52
