- Seite 1 T-FAST ie40 Modulo di produzione ACS DHW production modules Frischwasserstationen Modules de production ECS Istruzioni per l’installazione, l’uso e la manutenzione Assembling instructions and maintenance Montage - und Wartungsanleitung Instructions relatives à l’installation, l’utilisation et la maintenance...
- Seite 44 ABSCHNITT 8: MFWC ELEKTRONISCHE EINSTELLUNG ABSCHNITT 9: KOMPONENTE Abbildungen und technische Daten sind nicht bindend. Die LOVATO SpA behält sich das Recht vor Änderungen, ohne Ankündigungen oder Mitteilungen vorzunehmen. Es ist verboten Dokumente, Zeichnungen oder Texte, teilweise oder vollständig ohne vorherige schriftliche...
-
Seite 45: Abschnitt 1: Einführung Und Allgemeine Hinweise
Anlage übernehmen.. Die LOVATO SpA ist nicht für das Produkt verantwortlich, wenn unerlaubte Veränderungen vorgenommen wurden oder Originalkomponentendurch Fremdteile ersetzt wurden. Ohne schriftliche Genehmigung des Herstellers ist es nicht gestattet, Veränderungen, An- und Umbauten amGerät vorzunehmen. Es ist zudem nicht gestattet, Zusatzkomponenten einzubauen, welche nicht zusammen mit dem Gerät geprüft worden sind. -
Seite 46: Abschnitt 2: Technische Daten

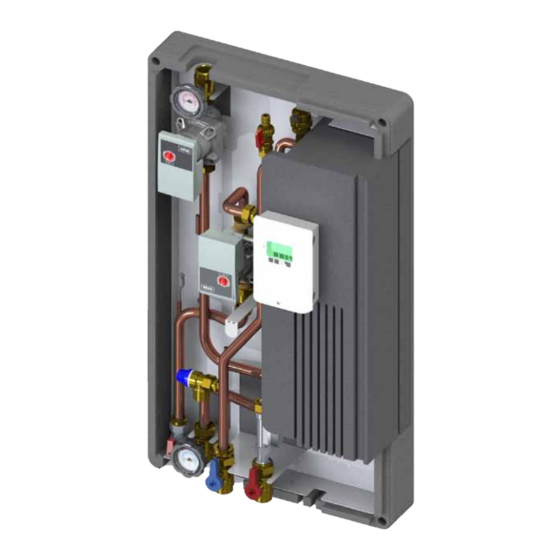

Montage - und Wartungsanleitung ABSCHNITT 2: TECHNISCHE DATEN BESTANDTEILE Pumpe Primär Wilo YONOS PARA 15/1-7 Schwarz-lackierte Rahmenlehre Handgriff Schwars mit rotem Thermometer (Primärkreis) Messingkugelventil DN20 M-F 1”- ¾” mit Rücklaufventil und Überwurfmutter Inoxplatten-Wärmeaustauscher mit Isolierung Sicherheitsventil 10 bar sekundärkreis (circuito sanitario) F-F ½”... - Seite 47 Montage - und Wartungsanleitung LEISTUNGSDIAGRAMM PUMPE PRIMäRKREIS PUMPE WILO YONOS PARA 15/1-7 Für weitere Informationen zu den Pumpen bitte das Wilo-Handbuch in der Verpackung nachsehen. HYDRAULIKKREIS 1 Hocheffizienzpumpe 6 Zirkulationseinheit 2 Plattenwärmetauscher 7 Vortex flow sensor 3 Fühlerhalterung 8 Messingkugelventil DN20 mit Thermometer 4 Ein-/Auslasshahn Valvola di sicurezza Valvola sfiato aria...
-
Seite 48: Abschnitt 3: Abmessungen Und Anschlüsse
Montage - und Wartungsanleitung ABSCHNITT 3: ABMESSUNGEN UND ANSCHLÜSSE ¾” F 1”M Vorlauf Primär Fig.2 F 3/4” Fig.1 Fig.2 Fig.1 M-F 1-¾” Ausgang Warmwasser Kaltwasser einlass Warmwasser auslass Rücklauf Primär ¾” M ¾” F ¾” F ¾” F 1”M 1”M 1”M MAS- GRENZWERTE WÄRMETAUSCHER,... -
Seite 49: Vorprüfungen
Montage - und Wartungsanleitung ABSCHNITT 4: ANWENDUNGSBEISPIEL Accumulo tecnico (puffer) Thermische Energie 1 T-FAST ie 40 Uscita ACS Warmwasser Thermische auslass Energie 2 Kaltwasser einlass ABSCHNITT 5: INSTALLATION VORPRÜFUNGEN Vor jeder Arbeit ist die Verpackung sorgfältig zu entfernen und der Gerätezustand zu überprüfen. Bei Feststellung von Fehlern oder Schäden nicht instal- lieren oder versuchen zu reparieren. - Seite 50 Montage - und Wartungsanleitung ACHTUNG! MIT SORGFALT BEHANDELN! Das Modul aus der Verpackung entnehmen und die EPP-Abdeckung entfernen. ANMERKUNG: DÜBEL IM LIEFE- 2a 2a RUMFANG NICHT ENTHALTEN WICHTIG! DIE HALTERUNG KORREKT POSIZIONIEREN Dübel zu 12 mm (Abb.2) an die Wand befestigen, Freiraum einhal- ten gemäß...
- Seite 51 Montage - und Wartungsanleitung ABSCHNITT 6: INBETRIBNAHME DES MODULS 1 - Ventile aufmachen (A e B), Primärklreislauf einfüllen und Luft auslassen. 2 - Sekundärkreislauf einfüllen, indem die entsprechenden Ein-/ Auslasshähne verwendet. (1 e 2). 3 - Hydraulische Dichtigkeit des Moduls kontrollieren. 4 - Modul einspeisen.
-
Seite 52: Installation Und Inbetriebnahme Zirkulationsset
Montage - und Wartungsanleitung INSTALLATION UND INBETRIEBNAHME ZIRKULATIONSSET Pumpe Wilo YONOS PARA Z 15/7 PWM2 FSM Rückschlagventil Positionierung (Halterung) Zirkulationsfühlre S2 Absperrventil ACHTUNG! NETZSPANNUNGEN - Durchfluss durch Schließen des Kugelhahns “Eingabe Frischwasser” Ref. 1 und Ausgang “Warmwasser” Ref. 2 festhalten - die Kappe ¾... -
Seite 53: Abschnitt 7: Elektrische Verbindung
Montage - und Wartungsanleitung ABSCHNITT 7: ELEKTRISCHE VERBINDUNG COLLEGAMENTO ELETTRICO MODULO CON REGOLATORE DIGITALE MFWC E CIRCOLATORI A VELOCITA’ VARIABILE Collegare alla centralina Sensorseite Netzspannungen max. 12 V 230VAC 50-60 Hz Acthung Anschluss im rechten Klemmraum! Gefahr Netzseite 230 VAC Kleinspannungen max. -
Seite 54: Abschnitt 8: Elektronische Einstellung
Montage - und Wartungsanleitung ABSCHNITT 8: ELEKTRONISCHE EINSTELLUNG Menübeschreibung Beschreibung Beschreibung Default T-FAST ie 40 Anwender-Einstellungen 4. EINSTELLUNGEN Tsoll 30°C ÷ 90°C 45°C T max. 50°C ÷ 95°C 60°C 1÷12 / 1÷20 / 2÷40 / VFS-Typ 2 ÷ 40 l/min 5÷100 / 10÷200 / 200÷400 l/min Zirkulation on / off... -
Seite 55: Drucküberwachung
Montage - und Wartungsanleitung Menübeschreibung Beschreibung Beschreibung Default T-FAST ie 40 Anwender-Einstellungen Anforderung / Zeit / Anf+Zeit / 6.8.1.2 Zirkulation Orari Dauerbetrieb Drucküberwachung ON / OFF Off / 0÷0,6 bar / 0÷1 bar / 0÷1,6 6.9.2 RPS Typ bar / 0÷2,5 bar / 0÷4 bar / 0÷6 bar / 0÷10 bar 6.14 Sommerzeit... - Seite 56 Montage - und Wartungsanleitung ABSCHNITT 9: KOMPONENTE Durchfluss-/ Temperaturmesser Vortex Flowsensor (VFS) 2 - 40 l/min Vortex Flowsensor ist ein kombiniertes Messgerät Strömung / Temperatur für die Herstellung von großen Wassermengen konzipiert. Es ist aus Verbundmaterial hergestellt, wobei das empfindliche Element mit silizium-basierten MEMS-Technologie hergestellt ist.
- Seite 57 Montage - und Wartungsanleitung...
