COMPONENTI PRINCIPALI
1
Circolatore primario ad alta efficienza Wilo YONOS PARA 15/1-7
2
Dima telaio verniciata nera
3
Maniglia nera con termometro rosso (circuito primario)
4
Valvola sfera DN20 M-F 1"- ¾" con valvola di ritegno e calotta
5
Scambiatore di calore a piastre inox saldobrasate con isolamento
6
Valvola di sicurezza 10 bar lato secondario (circuito sanitario) F-F ½" - ¾"
7
Maniglia nera con termometro blu (circuito primario)
8
Valvola a sfera DN20 M-F 1"- ¾" con calotta
9
Maniglia rossa
10
Maniglia blu
11
Rubinetto di carico-scarico da ½"
12
Valvola di sfiato aria automatico G
13
Regolatore elettronico mod. MFWC
14
Misuratore di portata Vortex flow sensor 2-40 l/min
Accessori di completamento
16
Kit di ricircolo con circolatore ad alta efficienza Wilo YONOS PARA Z
15/7- PWM2 con sonda ad immersione PT1000.
TABELLA DATI TECNICI
Portata massima mandata primario
Portata massima uscita secondario (ACS)
Set temperatura ACS
Pressione massima di esercizio
Alimentazione elettrica - potenza assorbita
Portata minima produzione ACS / ON

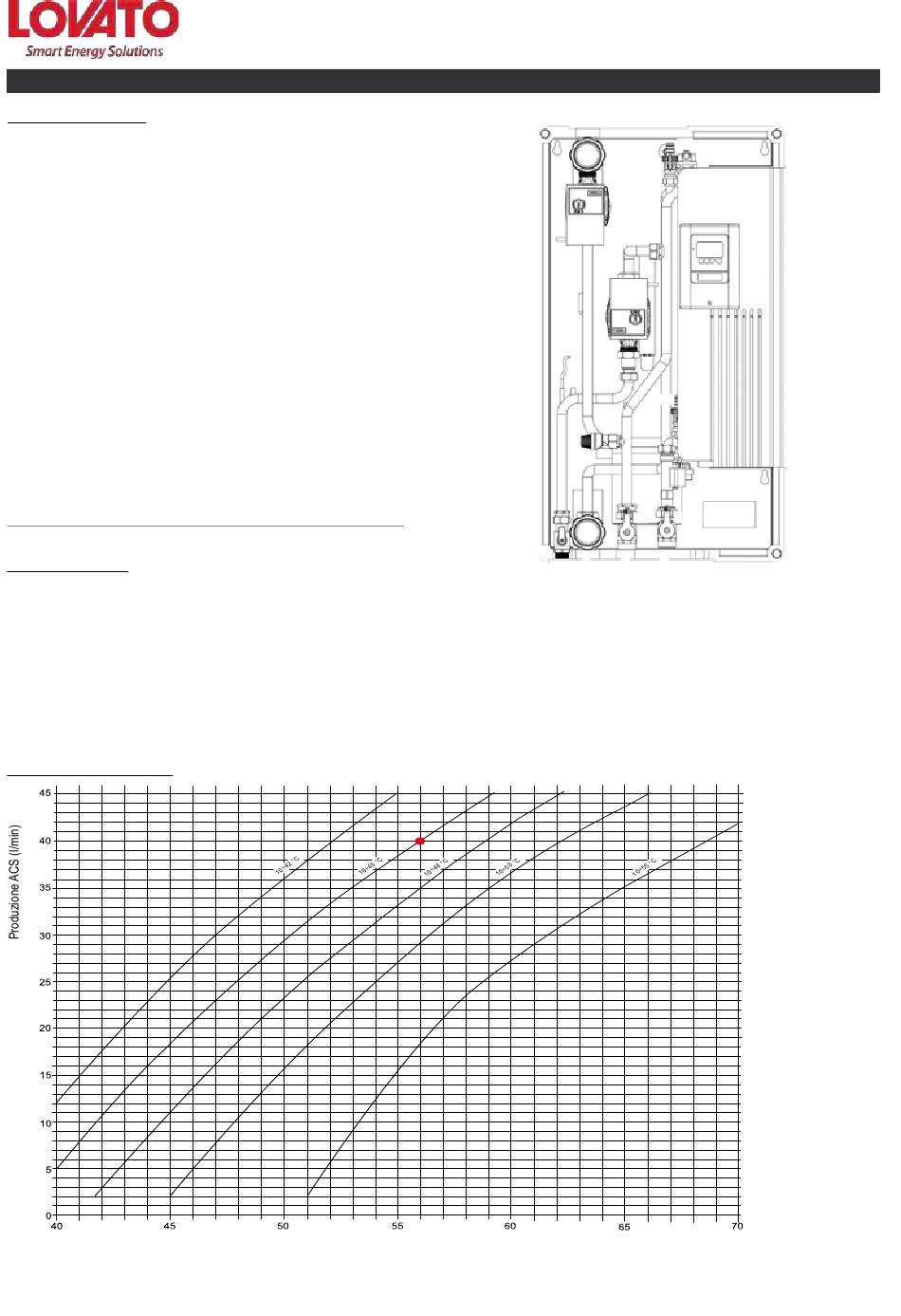

GRAFICO DI PRODUZIONE ACS
NB: Il corretto funzionamento del modulo è garantito se la temperatura di mandata del primario supera di almeno 5°C la temperatura di set ACS impostata.
SEZIONE 2: DATI TECNICI
/
"
1
4
1.850 l/h
2.400 l/h ∆P 0,8 bar
40÷55 °C
6 bar
230 V AC, 48 W
2 ± 0,3 l/m
Installazione, uso e manutenzione
4
3
1
16
6
7
8
Portata minima intervento ACS / OFF
Superficie scambio scambiatore maggiorato
Dimensioni (BxHxP):
Dimensione attacchi
Capacità
Peso netto
Temperatura prelievo accumulo (°C)
12
2
11
5
13
11
14
9
10
4
8
2 ± 0,3 l/m
²
1,76 m
480x840x185 mm
¾" F - 1" M
6,6 l
19,2 Kg
4
