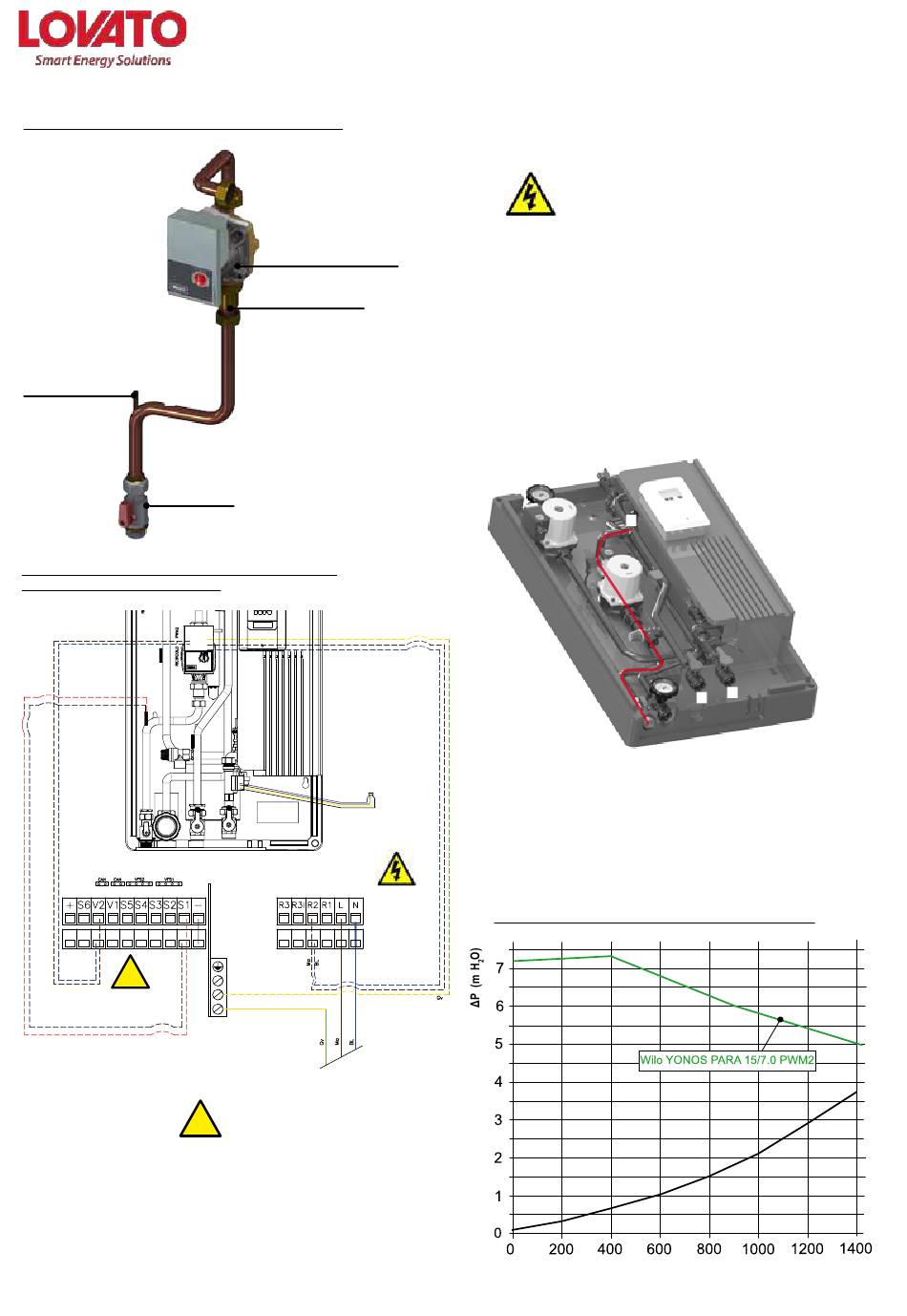

INSTALLATION ET MISE EN SERVICE KIT DE RECIRCULATION
Doigt de gant pour
sonde de recirculation
S2
4
robinet d'arrêt
BRANCHEMENT éLECTRIQUE KIT DE RICIRCULATION AVEC
RéGULATEUR éLECTRONIQUE MFWC
!
Côté capteur
Attention
12 V max
Basses tension 12VAC/DC max.
Connection dans le terminal de
gauche!
Attention
La polarité des sondes est quelconque
Connexion des capteurs terrestres (1-6) via le capteur du terminal (-).
La mise à la terre de sécurité PE s'effectue au bornier de métal PE!
Relais R1: seulement pour le contrôle des pompes de circulation
standard, puissance absorbée 20 VA
Instructions relatives à l'installation, l'utilisation et la maintenance
Circolateur Wilo YONOS
PARA 15/7 PWM2
Clapet anti-retour
Côté secteur
230 VCA
Tension secteur 230 V
!
- Arrêter le flux en fermant les vannes à boisseau sphérique "entrée EFS" réf. 1
et sortie "ECS" réf.2
- Retirer le bouchon de ¾" F du module T-FAST comme indiqué réf. 3.
- Insérez le kit de recirculation (réf. 4), en vissant la calotte étanche.
- Insérer la sonde S2 dans le gaine (voir photo ci-dessus), et connectez-le à le
régulateur électronique, en suivant le schéma de câblage indiqué dans
section suivante.
- Programmer le réglage opportun dans la centrale de contrôle
- Ouvrir lentement les robinets d'interception rif.1 e rif.2 et faire un test
d'étanchéité (test sous pression) durant la mise en service.
- Connecter le 230V.
- Régler la température de retour à partir du régulateur électronique.
Tensions réseau 230VAC 50-60Hz
Connection dans le terminal de
droite!
Danger
COURBES DES PERFORMANCES POMPE DE RICIRCULATION
DANGER !
APPAREIL SOUS TENSION
3
2
1
Q (l/h)
38
