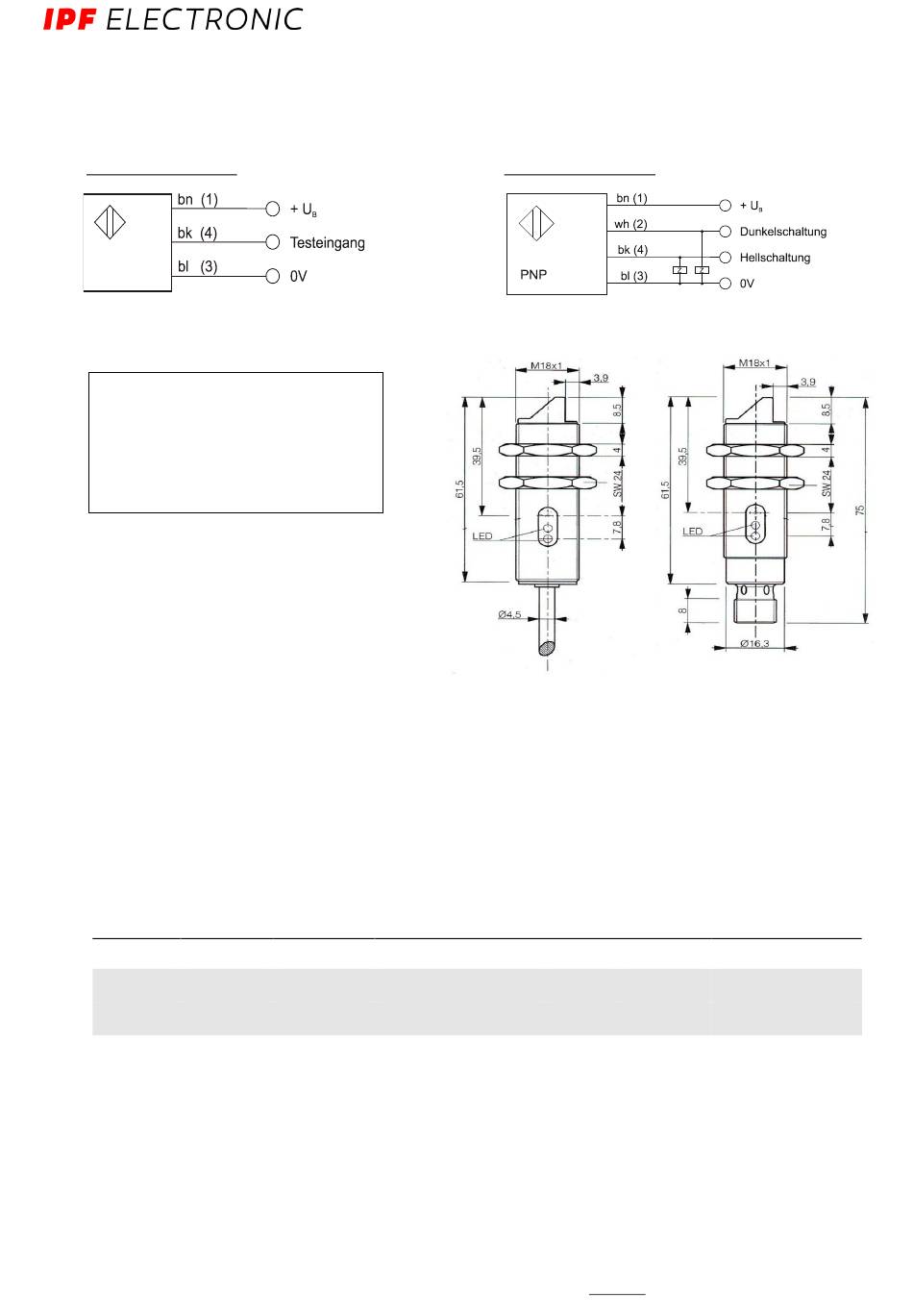

Elektrischer Anschluss
OS18000C / OS18002C
bn = braun – brown
bk = schwarz – black
bl = blau – blue
wh = weiß – white
Klemmenbezeichnung der Kabeldose in
Klammern
Wichtiger Hinweis: Zum Anschluss der Sender dürfen keine Kabeldosen mit LED verwendet werden.
Technische Daten
Artikel-Nr.
Artikel-Nr.
Sender
Empfänger
OS18000C
OE18040C
OS18002C
OE18042C
Sicherheitshinweis:
Bei direkter Auswirkung auf die Personensicherheit ist die Anwendung dieser Produkte untersagt.
• Rosmarter Allee 14 • 58762 Altena
ipf electronic gmbh
Spannung
Ausgang
(Empfänger)
10 ... 35V DC
pnp, no/nc, (200mA)
10 ... 35V DC
pnp, no/nc, (200mA)
Tel +49 2351 9365-0 • Fax +49 2351 9365-19
│
BEDIENUNGSANLEITUNG • Änderungen vorbehalten! Stand: November 2013
OE18040C / OE18042C
Sende-
Nenn-
Element
Reichweite
LED, rot
20m
LED, rot
20m M12-Stecker 4polig
info@ipf.de • www.ipf.de
│
LED nur Empfänger
Anschluss
2m PVC - Kabel
