ipf electronic OS1800 3 Serie Bedienungsanleitung

OS1800x3 / OE1803x3
Einweglichtschranke
Einbau und Umgebung
Installieren Sie den Sender und den Empfänger so, dass sich beide Geräte in einer Ebene befinden und das zu
erkennende Objekt den Lichtstrahl unterbricht. Montieren Sie den Sender und den Empfänger so, dass sich beide Geräte
in einer Ebene befinden und sich direkt gegenüberstehen. Das zu erkennende Objekt muss den Lichtstrahl unterbre-
chen.
Beläge auf der Optik beeinträchtigen die Funktion. Das Gerät bitte so einbauen, dass sich möglichst kein Staub ablagern
kann oder Flüssigkeiten auf die Optik gelangen können. Das Gerät sollte für Einstellung und Reinigung zugänglich sein.
Kabel
Die PVC-Anschlussleitung der Festkabelgeräte ist nicht geeignet für öl- oder lösungsmittelhaltige Umgebung sowie bei
Anwendungen, in denen das Kabel häufig bewegt wird.
In solchen Fällen empfiehlt sich der Einsatz eines Steckergerätes mit einer PUR-Kabeldose.
Einstellung
Mit dem Potentiometer am Empfänger kann bei Bedarf die Empfindlichkeit verringert werden. Stellen Sie das Poti
grundsätzlich auf Rechtsanschlag (maximale Leistung). Sollten Sie feststellen, dass der Ausgang nicht sicher schaltet (z.B.
bei einem sehr kleinen oder durchsichtigen Objekt), reduzieren Sie die Empfindlichkeit durch Linksdrehung des Potis so
weit, bis ein sicheres Schaltverhalten (siehe "LED-Anzeige") erzielt wird.
Hinweis: Drehen Sie das Potentiometer immer langsam. Bei zu starkem Anstoß an die Endanschläge kann das Gerät
irreparabel beschädigt werden.
LED-Anzeige:
Am Empfänger befindet sich eine zweifarbige LED. Leuchtet sie grün, liegt die Betriebsspannung an. Leuchtet sie gelb,
ist der Ausgang sicher geschaltet. Blinken die Farben grün und gelb im Wechsel, liegt ein unsicheres Schaltverhalten vor.
Dieser Zustand sollte weder im geschalteten noch im ungeschalteten Zustand auftreten.

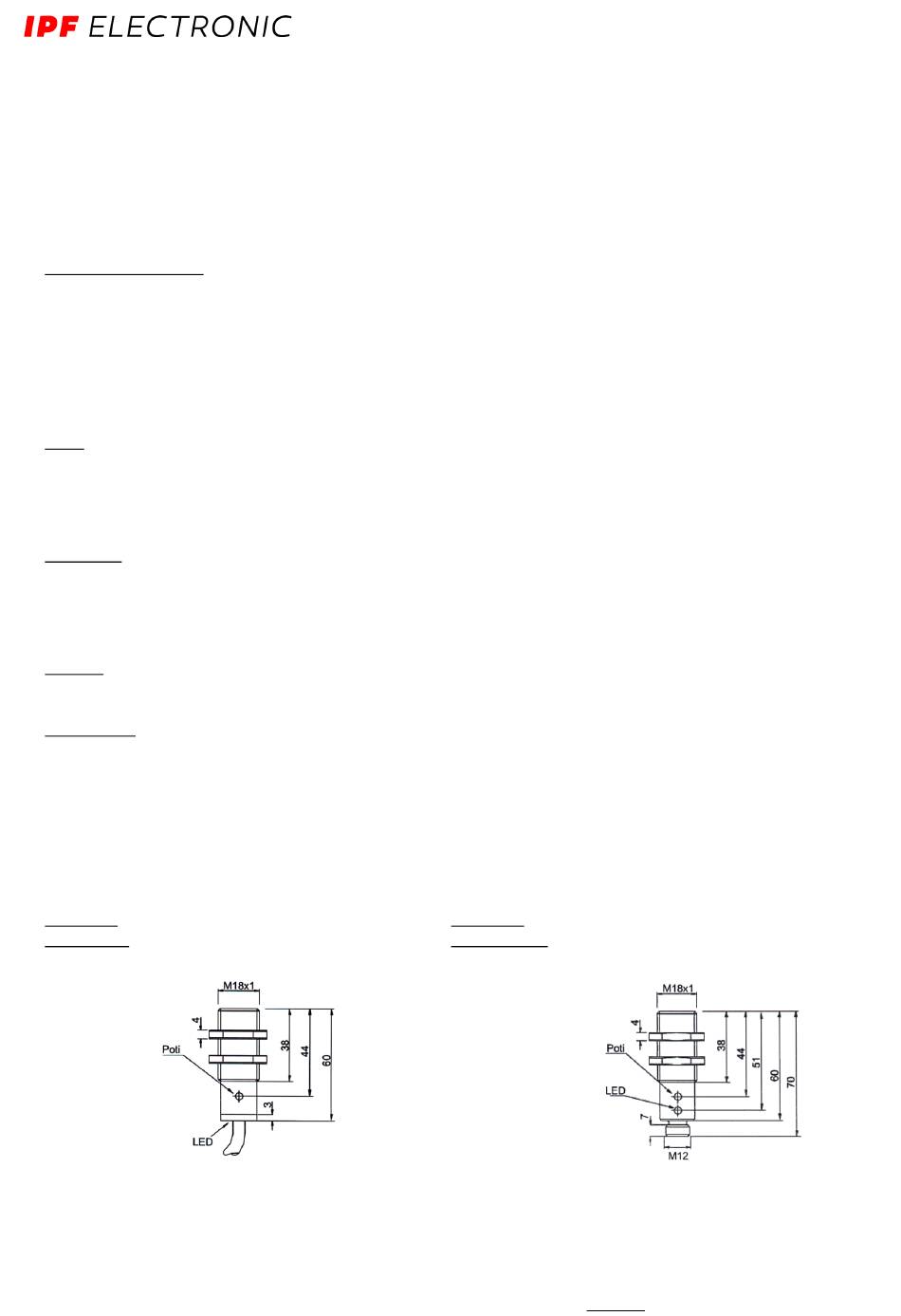

Maßskizze
Kabelgeräte
• Rosmarter Allee 14 • 58762 Altena
ipf electronic gmbh
Maßskizze
Steckergeräte
Das Poti befindet sich jeweils nur am Empfänger.
