ipf electronic OS255000 Bedienungsanleitung

Einweg-lichtschranke

Werbung

OS255000 / OE255800
Einweg-Lichtschranke
1.
Öffnen Sie die hintere Abdeckklappe. Im Innenteil der Klappe finden Sie eine Zeichnung der Bedienungsele-
mente.
2.

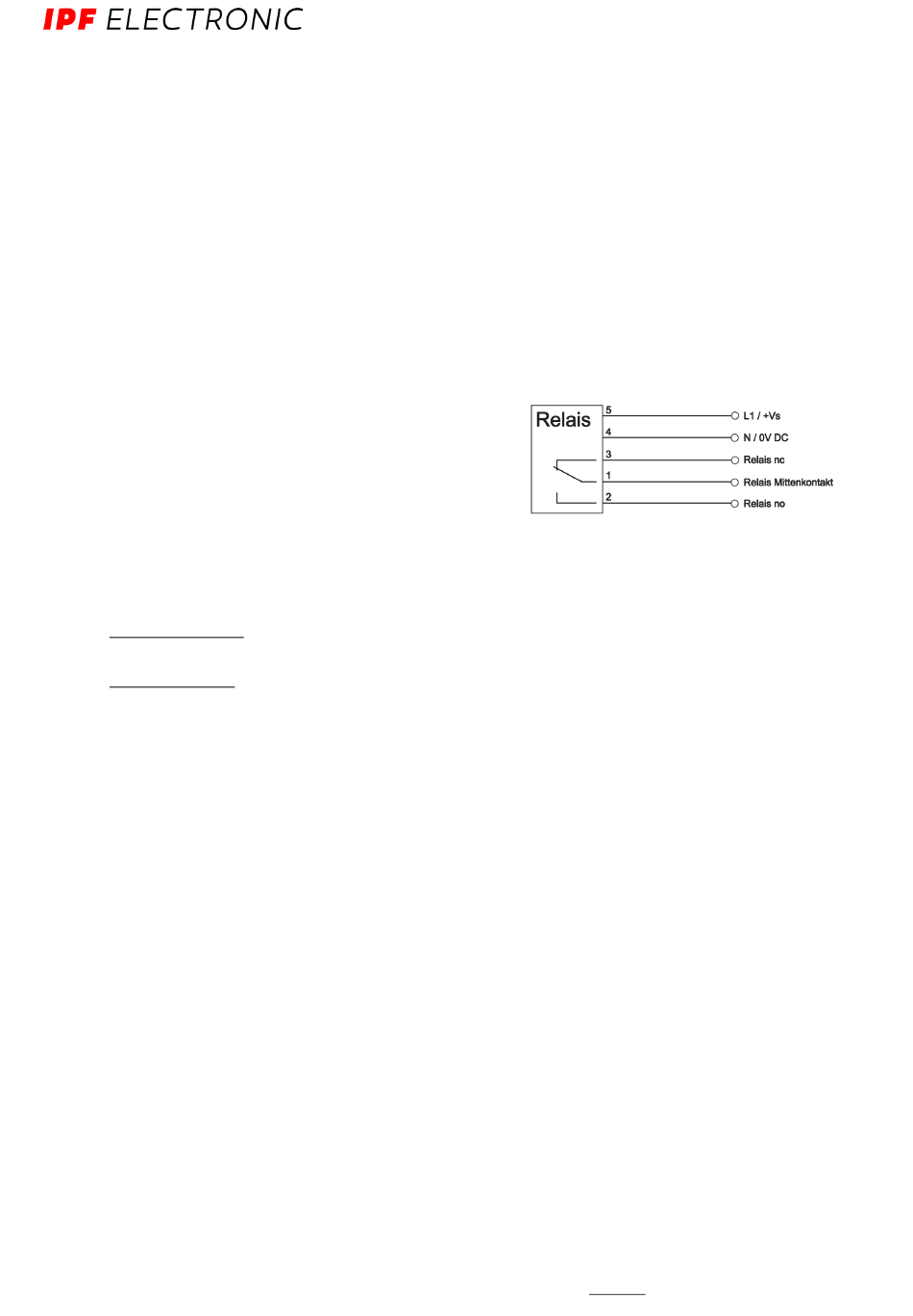

Führen Sie das Anschlusskabel durch die PG-Verschraubung und schließen Sie das Gerät an:
Betriebsspannung (12-265V AC/DC): Klemmen 4 und 5 (Sender und Empfänger)
Relais-Mittenkontakt:
Relais-Schließerkontakt:
Relais-Öffnerkontakt:
Die folgenden Hinweise beziehen sich auf den Emfpänger:
3.
Wählen Sie mit dem DIP-Schalter zwischen Anzugsverzögerung (hold) oder Abfallverzögerung (Delay).
Anzugsverzögerung:
Abfallverzögerung: Ziehen Sie den DIP-Schalter hinten.
4.
Die Einstellung der Verzögerungszeit erfolgt mit dem Potentiometer „TIME" direkt über dem DIP-Schalter. Dre-
hen im Uhrzeigersinn erhöht die Verzögerungszeit. Die maximal einstellbare Zeit (Rechtsanschlag) beträgt 10 sec.
Wird das Potentiometer auf Linksanschlag gebracht, ist die Zeitverzögerung deaktiviert.
5.
Die Empfindlichkeitseinstellung erfolgt über das obere Potentiometer „SENS." Drehen im Uhrzeigersinn erhöht
die Empfindlichkeit und damit den Schaltabstand.
6.
Schließen Sie die Abdeckklappe und ziehen Sie die Schrauben an.
7.
Zur einwandfreien Funktion muss der Empfänger exakt auf den Sender ausgerichtet werden.
Hinweis:
Die Lichtschranke arbeitet in Hellschaltung, d.h. das Relais des Empfängers ist angezogen, wenn
der Lichtstrahl des Senders ungehindert auf den Empfänger fällt. Das Relais fällt ab, sobald der
Lichtstrahl unterbrochen wird.
• Rosmarter Allee 14 • 58762 Altena
ipf electronic gmbh
Klemme 1 (nur Empfänger)
Klemme 2 (nur Empfänger)
Klemme 3 (nur Empfänger)
Schieben Sie den DIP-Schalter in Richtung der Optik (im grauen Sockel ist ein Loch
zu sehen).
Tel +49 2351 9365-0 • Fax +49 2351 9365-19
BEDIENUNGSANLEITUNG • Änderungen vorbehalten! Stand: Februar 2014
info@ipf.de • www.ipf.de
