BEDIENUNGSANLEITUNG • Änderungen vorbehalten! Stand: September 2003

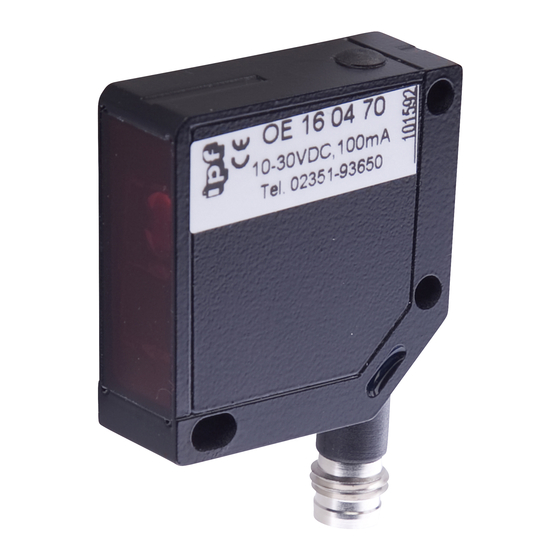

OS / OE16 - Serie
Einweg-Lichtschranken
Einbau und Umgebung
Beläge auf den Optiken beeinträchtigen die Funktion und reduzieren die Reichweite. Der Einbau soll deshalb so erfol-
gen, dass sich möglichst kein Staub ablagern und im Betrieb keine Flüssigkeit darauf gelangen kann. Außerdem ist da-
rauf zu achten, dass sie für die Reinigung zugänglich sind.
Von Zeit zu Zeit sollten die Optiken mit einem weichen Lappen, der mit Seifenwasser angefeuchtet ist, gereinigt wer-
den.
Parallel zur optischen Achse dürfen sich in unmittelbarer Nähe keine hochglänzenden Gegenstände befinden. Ein Ob-
jekt muss die Linsen von Empfänger und Sender abdecken, um erkannt zu werden.
Kabel
Die PVC-Anschlussleitung der Festkabelgeräte ist nicht geeignet für öl- oder lösungsmittelhaltige Umgebung sowie bei
Anwendungen, in denen das Kabel häufig bewegt wird.
In solchen Fällen empfiehlt sich der Einsatz von Steckergeräten mit einer PUR-Kabeldose.
Installation und Ausrichtung
1. Zuerst ist der Empfänger (OE) an der gewünschten Position zu montieren.
2. Anschließend den Sender (OS) an seiner Position vorläufig montieren.
3. Die optische Achse des Senders ist nun auf die des Empfängers auszurichten.
4. Den Sender endgültig montieren.
5. Bei Unterbrechung des Lichtstrahls muss der Schaltausgang des Empfängers jetzt sicher schalten.
Einstellung
Ein sicherer Betrieb ist gewährleistet, wenn bei freier Lichtstrecke die gelbe LED leuchtet und beim Schalten des Aus-
gangs erlischt.
Blinkt die gelbe LED, ist entweder die Reichweite zu gering eingestellt oder die Optik verschmutzt.
Das Gerät arbeitet dann ohne ausreichende Funktionsreserve.
Der Sender besitzt einen Testeingang. Verbindet man die schwarze Leitung mit der braunen (+U ), wird die Sendedi-
B
ode abgeschaltet. Gleichzeitig muss sich der Schaltzustand des Empfängers ändern. Sollte das nicht der Fall sein, ist
entweder der Empfänger defekt, oder er wird von sehr starkem Fremdlicht beeinflusst.
Im Normalbetrieb muss der Testeingang immer mit 0V verbunden sein.
