INSTALLATION
2 INSTALLATION
ALLGEMEIN
2.1
Um die Zuverlässigkeit und Haltbarkeit der Ausrüstung zu
gewährleisten, ist es sehr wichtig, dass die Installation mit
größter Sorgfalt und Aufmerksamkeit durchgeführt wird. Um
Probleme wie Temperaturprobleme, Lärmpegel, Vibrationen
usw. zu vermeiden, müssen die in diesem Handbuch
aufgeführten
Anweisungen
Installationsarbeiten fachgerecht ausgeführt werden.
WARNUNG!
Der Genverter verfügt über starke
Permanentmagnete. Herzpatienten,
insbesondere solche, die mit einem
Herzschrittmacher leben, sollten dies bedenken.
PLATZIERUNG
2.2
Bei der Suche nach einem geeigneten Platz für einen
WhisperPower Piccolo-Generator in einem Boot müssen alle
relevanten Aspekte berücksichtigt werden:
•
Zugänglichkeit
•
Solides Fundament
•
Platz für die Montage des Auspuffs
Eine Route für die Montage der Kraftstoffleitungen
•
Da die WhisperPower Stromrichter extrem kompakte
Abmessungen haben, können sie an engen Orten installiert
werden. Bitte bedenken Sie, dass auch nahezu wartungsfreie
Maschinen weiterhin zugänglich bleiben müssen.
Achten Sie bei der Auswahl des Standorts, an dem der
Generator montiert werden soll, darauf, dass genügend Platz
für die Durchführung von Wartungsarbeiten vorhanden ist. Die
Einheit muss auf der Serviceseite leicht zugänglich sein.
Alle Modelle können von einer Seite aus gewartet werden. Die
Öleinfüllung kann sowohl auf der Serviceseite als auch auf der
Oberseite erfolgen. (Die Oberseite des Motors
(Kipphebelabdeckung) muss zur Einstellung des Ventilspiels
zugänglich sein.
Bitte beachten Sie auch, dass trotz des automatischen
Öldruckschalters der Ölstand unbedingt regelmäßig kontrolliert
werden muss.
SCHUTZ VOR SCHMUTZ, WASSER, HOHEN
2.3
TEMPERATUREN UND WETTERBEDINGUNGEN
Die Einheit ist für den Einbau in ein Boot vorgesehen. Der
Generator ist nicht für die Montage an Deck im Freien geeignet,
wo
er
schlechten
(Salz-)Spritzwasser sowie Regen oder Schnee ausgesetzt ist. Der
beste Platz ist ein eigener Maschinenraum. Auch im Inneren des
Bootes sollte der Generator vor Bilgenwasser, Kondenswasser,

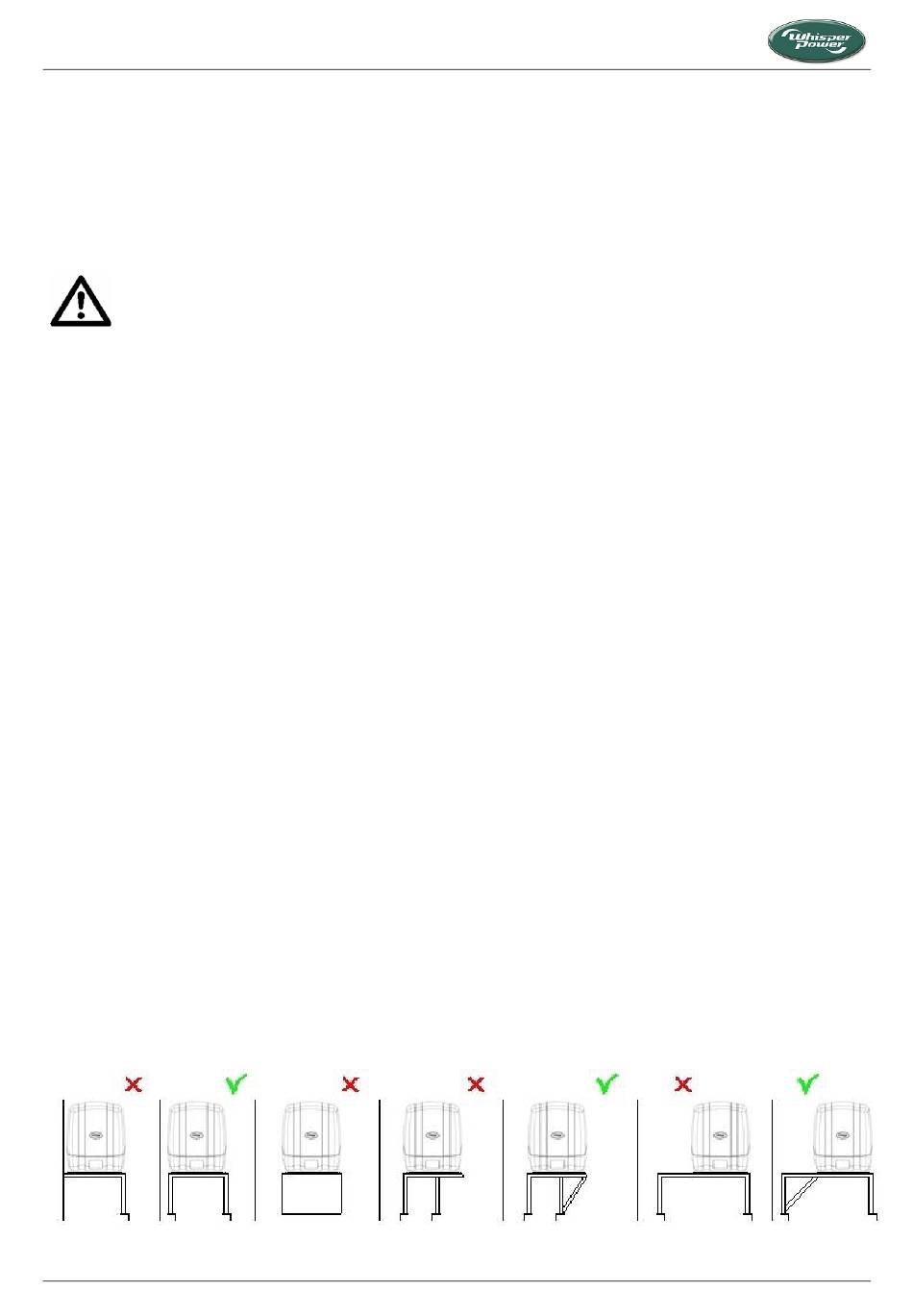

Abbildung 1: Montage eines WhisperPower Generatorsets. X = falsch, V = OK
4
befolgt
und
Witterungsbedingungen
Frost und anderen Bedingungen, die sich auf die Maschinen
auswirken,
geschützt
Maschinenraums muss gegen das Eindringen von Wasser
geschützt
werden,
Lufteinlassfilter
anzubringen.
ANWEISUNGEN FÜR OPTIMALE GERÄUSCH- UND
alle
2.4
VIBRATIONSDÄMMUNG
Positionieren Sie den Genverter so tief wie möglich im Schiff.
Der Motor ist am Grundrahmen innerhalb der Kabinenhaube
mit einem doppelten flexiblen Motorbefestigungssystem
befestigt. Dieser Rahmen muss fest im Schiff montiert sein und
darf nicht wieder mit Gummilagern befestigt werden. Wenn es
möglich ist, die Einheit direkt auf den Rahmen des Schiffes zu
montieren, hat dies Vorteile bei der Vermeidung von
Schwingungen durch Resonanz.
Weitere Empfehlungen
2.4.1
Whisper Generatoren sind standardmäßig mit einem
Schallschutz ausgestattet. Diese Schallschutzhaube wurde für
eine wirksame Schalldämmung konzipiert. Für eine optimale
Schall- und Schwingungsdämpfung sollten die folgenden
Faktoren berücksichtigt werden:
1.
Am wichtigsten ist die Struktur, auf die der Genverter steif
gestellt wird. Direkt unter dem Grundrahmen sollte die
Struktur senkrecht zu den Traversen des Bootes abgestützt
werden. Wenn dies nicht möglich ist, sollten horizontale
Strukturen durch zusätzliche Vorkehrungen versteift
werden (siehe Abbildung 1).
2.
Bei größeren Schiffen wird ein separater und isolierter
Maschinenraum für den Generator dazu beitragen, den
Lärm noch weiter zu dämpfen.
3.
Vermeiden Sie es, den Generator in der Nähe von dünnen
Wänden oder Böden zu montieren, die zu Resonanzen
führen können.
4.
Die Schalldämpfung ist extrem schlecht, wenn der
Generator auf einer leichten, dünnen Oberfläche wie z.B.
Sperrholz montiert ist, die die Schwingungen nur verstärkt.
Wenn die Montage auf einer dünneren Oberfläche nicht
vermieden werden kann, sollte diese zumindest durch
Versteifungsstreben oder Verrippungen verstärkt werden.
Wenn möglich, sollten Löcher durch die Oberfläche gebohrt
oder geschnitten werden, um die Resonanz zu verringern.
Das Abdecken der umgebenden Wände und Böden mit
einer schweren Beschichtung plus Schaumstoff wird die
Situation sicherlich verbessern.
und
5.
Verbinden Sie niemals den Boden des Generators direkt
mit Wänden oder Tanks (siehe Abbildung 1).
werden.
Der
Lufteinlass
und
es
wird
empfohlen,
zum
Schutz
vor
Schmutz
Juni 2018 – Piccolo 4, Piccolo 5 und M-GV/1 – DE
des
einen
und
Staub
