EX-1187HMVS-WT
3. Aufbau, Anschlüsse & Jumper Einstellungen
3.2 Anschlüsse
USB 3.1 (Gen1) B-Buchse:
StdB_SSTX +
StdB_SSTX -
D-
D+
3.3 Jumper Einstellungen

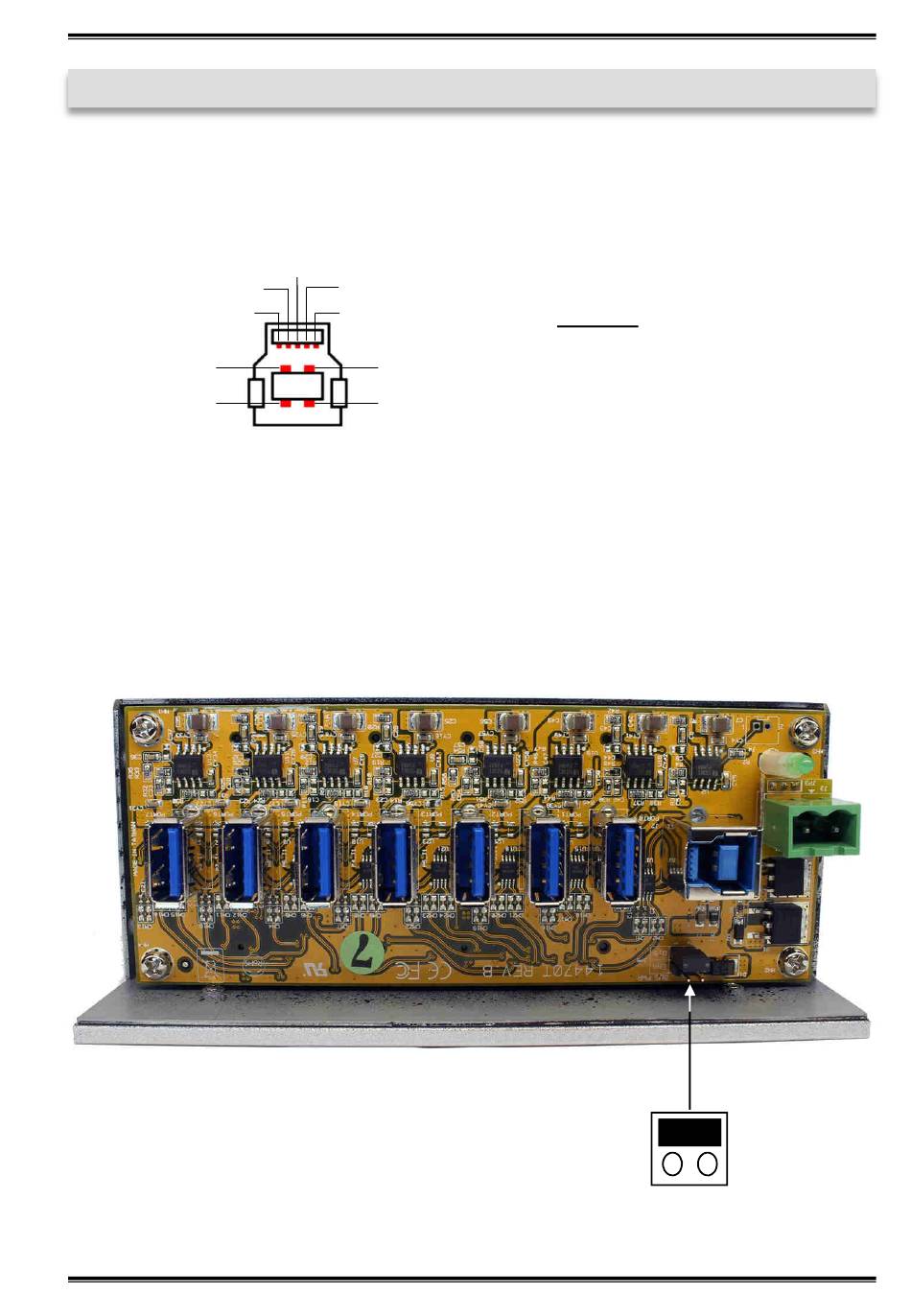

Die EX-1187HMVS-WT wird mit der Einstellung Self-Power ausgeliefert. Sie haben
aber die Möglichkeit die EX-1187HMVS-WT mit Bus-Power zu versorgen. Dafür müs-
sen Sie zu erst das Gehäuse mit den vier Schrauben auf den Seiten öffnen. Als
nächstes setzen Sie den Jumper JP5 von DIS (Disable) auf ENA (Enable) um. Siehe
nachfolgende Abbildung.
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved
GND_DRAIN
StdB_SSTX+
StdB_SSTX -
VBus
GND
Achtung!
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
DIS
ENA
5
Deutsch
JP5
