A
g h
B
k

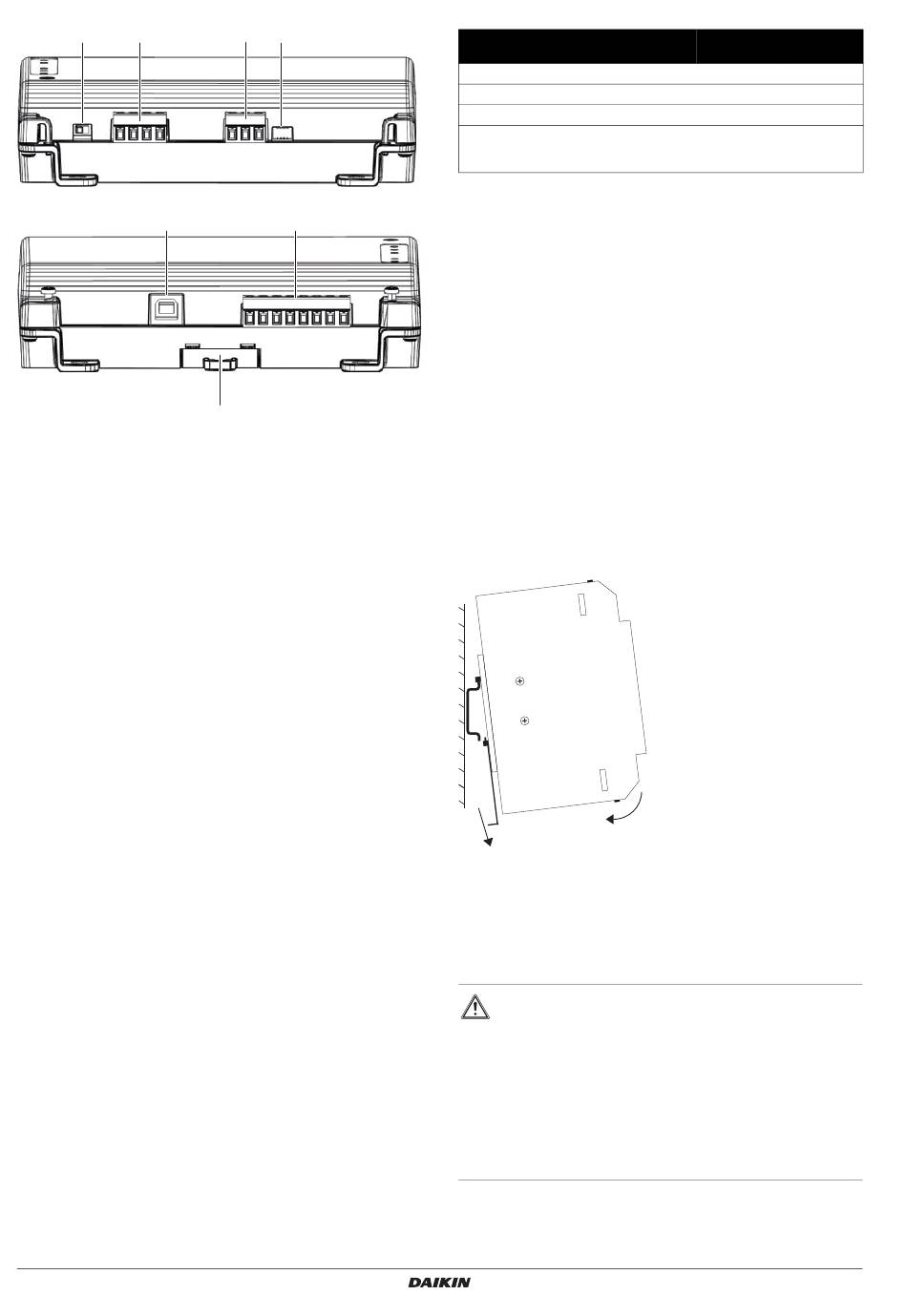

Anschlüsse
h [DIII (F1/F2) und P1P2 (P1/P2)]
2×2 Kommunikationsleitungen, die den intelligent Tablet
Controller mit DIII-kompatiblen
kompatiblen Einheiten verbinden.
Der P1P2-Anschluss ist reserviert für zukünftige Verwendung.
i [RS-485] Reserviert für zukünftige Verwendung.
k [CPU IF] USB 2.0 Typ-B Buchse. Zu verbinden mit dem CPU-
Modul. Dient als Kanal
Stromversorgung und für die Kommunikation.
l [Di1-4 und Do] Anschlüsse für digitale Eingaben (Di) und
digitale Ausgaben (Do).
Der Do-Anschluss ist reserviert für zukünftige Verwendung.
Bedienelemente und Schalter
a [RESET] Reserviert für zukünftige Verwendung.
g [DIII MASTER] Schalter, um in einer DIII-NET-Konfiguration den
intelligent Tablet Controller auf "MASTER" oder "SLAVE" zu
stellen.
Werksseitige Voreinstellung: linke Position (MASTER).
j [DIP SW] Modus-Selektor.
Werksseitige Voreinstellung: Bit 1 ist gesetzt auf: „EIN (ON)";
Bits 2-4 sind gesetzt auf: "AUS (OFF)".
m [Lever] Zur Unterstützung der Montage / Demontage auf eine
bzw. von einer DIN-Schiene.
LEDs
b [CPU ALIVE] (Grün) Diese LED blinkt, wenn das E/A-Modul
normal arbeitet. Details zum LED-Betrieb siehe
Betrieb der LEDs (E/A-Modul)" auf Seite
c [ALARM] (Rot) Diese LED leuchtet oder blinkt, wenn ein Fehler
erkannt worden ist. Details zum LED-Betrieb siehe
Betrieb der LEDs (E/A-Modul)" auf Seite
d [RS-485] (Orange) Diese LED blinkt, wenn über den RS-485-
Port Daten gesendet oder empfangen werden.
e [P1P2 MONITOR] (Orange) Diese LED blinkt, wenn über die
P1P2-Leitung Daten gesendet oder empfangen werden.
f [DIII MONITOR] (Orange) Diese LED blinkt, wenn DIII-NET
Kommunikation stattfindet.
Installationsanleitung
7
i j
l
m
Einheiten bzw. P1P2-
zum E/A-Modul für dessen
"Status und
7.
"Status und
7.
Status und Betrieb der LEDs (E/A-Modul)
Betriebszustand
Normal
Hardware-Fehler
Stromausfall
Fehler bei Kommunikation zwischen CPU-
Modul und E/A-Modul
(für 10 Sekunden oder länger)
6. Installation der Hardware des
intelligent Tablet Controller
Die Komponenten des intelligent Tablet Controller können innerhalb
des Schaltschrank auf einer 35 mm DIN-Schiene montiert werden.
Weitere Informationen finden Sie unter
Montagerichtung" auf Seite 5.
Installieren Sie die drei Hardware-Komponenten des intelligent Tablet
Controller wie folgt:
1 Halten Sie das Modul über die Spitze der 35 mm DIN-Schiene,
sodass der obere Harken auf der Rückseite eingehängt wird.
2 Drücken Sie das Modul in Richtung 'a', sodass der untere
Harken in die Schiene einrastet.
3 Falls notwendig ziehen Sie an den unteren Seiten des Moduls
den Hebel in Richtung 'b', damit das Modul mit einem Klicken in
die Schiene einrastet.
Schlitzschraubendreher benutzen.
4 Bei allen anderen Modulen die zuvor beschriebenen Schritte
entsprechend wiederholen.
b
7.

Elektroverdrahtung

In diesem Kapitel wird beschrieben, wie Sie die Komponenten des
intelligent Tablet Controller Kits mit Geräten von Daikin und anderen
Geräten verbinden.
WARNUNG
Schalten Sie den Hauptschalter der Stromversorgung erst
dann ein, wenn alle Kabelanschlüsse durchgeführt sind.
Sonst besteht Stromschlaggefahr.
Nachdem die Verkabelung durchgeführt worden ist, prüfen
Sie genau, dass alle Kabel korrekt angeschlossen sind,
bevor Sie den Strom einschalten.
Alle vor Ort bereitgestellten Teile, Materialien und
elektrische Installationen müssen den vor Ort geltenden
gesetzlichen Vorschriften entsprechen.
CPU UNTER
SPANNUNG ALARM
Blinken
Aus
Aus
Ein
"5.2.1. Installationsort und
Falls notwendig,
a
intelligent Tablet Controller
4P414342-1C – 2016.02
Aus
Ein
Aus
Blinken
einen
