VLX-F231-B17
Funktionsbaustein
2.2
Signalverlauf
TRIGGER ausführen

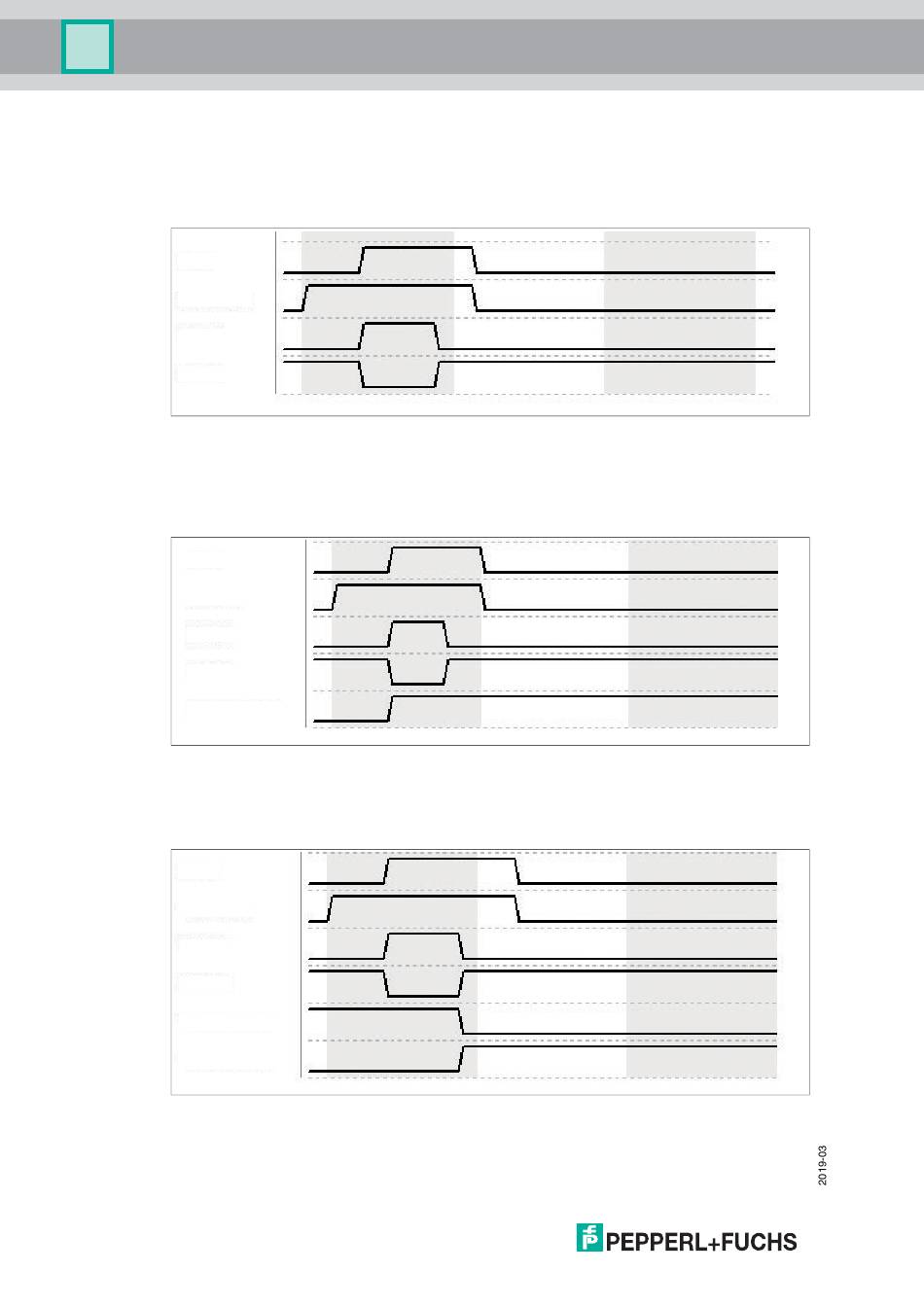

Die nachfolgende Abbildung zeigt den Signalverlauf zum Ausführen eines Triggersignals.
REQ
TRIGGER
BUSY
DONE
Abbildung 2.5
TEACH setzen
Die nachfolgende Abbildung zeigt, wie ein Teacheingang gesetzt wird. Dabei wird erst mit dem
nächsten Triggersignal der Teachvorgang ausgeführt (siehe TEACH ausführen).
REQ
TEACH
BUSY
DONE
TEACH_SET
Abbildung 2.6
TEACH ausführen
Die nachfolgende Abbildung zeigt, wie ein Teachsignal ausgeführt wird.
REQ
TRIGGER
BUSY
DONE
TEACH_SET
TEACH_OK
Abbildung 2.7
Profil wechseln
Die nachfolgende Abbildung zeigt, wie ein Profilwechselsignal gesetzt wird.
10
TRIGGER ausführen
TEACH setzen
TEACH ausführen
