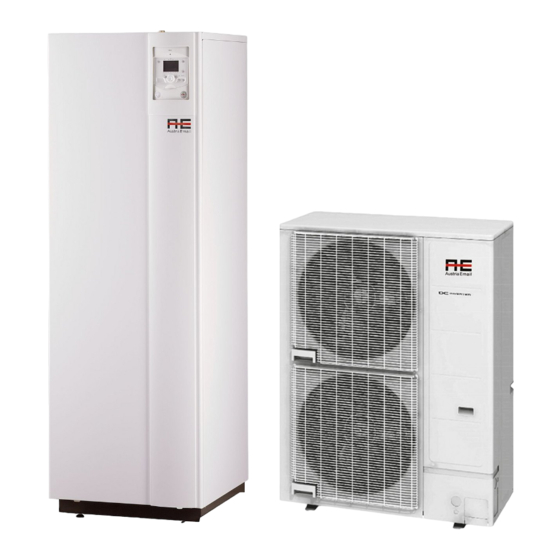

- Seite 1 U0654671_2020_DE_1 08/10/2019 GEBRAUCHSANLEITUNG Wärmepumpe Luft-/Wasser splitausführung und Splitausführung 2 Betriebsarten Für den Fachmann und Benutzer. Vom Benutzer für die spätere Einsichtnahme aufzubewahren...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitsanweisungen Übersicht über die Anlage Vorsichtsmaßnahmen und Warnungen zu Ihrer Ende der Nutzungsdauer des Gerätes . . . . . . . . . 5 Anlage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Übersicht über die Anlage . -
Seite 3: Sicherheitsanweisungen
Sicherheitsanweisungen Bitte beachten Sie die folgenden Anweisungen, um jegliche Verletzungsgefahr und den unsachgemäßen Gebrauch des Geräts zu vermeiden. Inbetriebnahme Das Gerät erst unter Spannung setzen, wenn das Füllen abgeschlossen ist . Nicht versuchen, dieses Gerät selbst zu installieren . Diese Wärmepumpe darf nur von qualifiziertem Personal installiert werden. -
Seite 4: Übersicht Über Die Anlage
Übersicht über die Anlage ► Vorsichtsmaßnahmen und ▼ Heizkörper Warnungen zu Ihrer Anlage Funktionsfähigkeit Regelung gewährleisten, darf der Raum, in dem sich der ▼ Außeneinheit Raumtemperaturfühler befindet, kein Thermostatventil aufweisen . Wenn ja, müssen diese bis zum Anschlag Die Außeneinheit enthält die Bestandteile, die das geöffnet werden. -
Seite 5: Ende Der Nutzungsdauer Des Gerätes
► ► Ende der Nutzungsdauer des Übersicht über die Anlage Gerätes Die Wärmepumpe wurde vom Installateur konfiguriert. Sie besteht aus folgenden Hauptelementen: Die Entsorgung und Wiederverwertung des Gerätes sind durch ein spezialisiertes Unternehmen durchzuführen . - Die Außeneinheit, die sich, wie ihr Name andeutet, Die Geräte dürfen keinesfalls in den Hausmüll, Sperrmüll außerhalb Ihrer Wohnung befindet, nimmt aus der Luft oder auf den Müllplatz gegeben werden . -
Seite 6: Steuern Der Anlage
Steuern der Anlage ► Benutzer-Platine, Raumtemperaturregler (option) und Raumtemperaturfühler (option) Auto Auto °C Raumtemperaturfühler (option) Raumtemperaturregler (option) - 6 - Alféa HP / GEBRAUCHSANLEITUNG / 2020 - DE... -
Seite 7: Definitionen
Funktion - Definitionen Ein : Warmwassererzeugung nach Zeitplan . Auswahl der Warmwasserbetriebsart Vorbereitung Warmwassers Stoppen aktiver Frostschutzfunktion des Wassers . Taste manuelles Auslösen : 3 Sekunden auf die Taste ECS drücken . Umschalten "reduziert" zu "Komfort" bis zum nächsten Umschalten des Warmwasser-Stundenprogramms . -
Seite 8: Beschreibung Der Anzeige
► Beschreibung der Anzeige Xxxxxxxxxxxxxxxxxxxxxxxxxxx Xxxxxxxxxxxxxxxxxxxxxxxxxxx Xxxxxxxxxxxxxxxxxxxxxxxxxxx Symbole Definitionen - Heizungsmodus aktiv, mit ID-Nr . des Heizkreislaufes . - Heizung im Komfortmodus . - Heizung im reduzierten Modus . - Heizung auf "Standby" (frostsicher) . fig. 2 - Schließen der Anzeige - Kühlmodus aktiv * . -
Seite 9: Erstinbetriebnahme
► ► Erstinbetriebnahme Schnellinbetriebnahme Nach der Erstinbetriebnahme durch den Installateur: • Die Einrichtung der Anlage und ihre Erstinbetriebnahme müssen einem Fachmann anvertraut werden, der • Den Ein-/Ausschalter der Wärmepumpe einschalten . Ihnen alle Anweisungen für die Inbetriebnahme und Während der Initialisierungsphase des Reglers Steuerung der Anlage gibt . -
Seite 10: Einstellen Der Uhrzeit
► Einstellen der Uhrzeit Tasten Anzeigebeispiel Beschreibung Basisanzeige AUTO Wenn die Basisanzeige nicht angezeigt ist, auf ESC drücken, um zu ihr zurückzukehren . Raumsollwert 1 Auf die Taste OK drücken . AUTO Den Knopf drehen, Das Menü auswählen : Uhrzeit und Datum Uhrzeit und Datum Bedieneinheit Zum Bestätigen auf OK drücken . -
Seite 11: Struktur Des Steuermenüs "Endbenutzer
► Struktur des Steuermenüs "Endbenutzer" Kurzer Basisanzeige Druck Inbetriebnahme Endbenutzer Spezialist Uhrzeit und Datum Stunden / Minuten 1 ...24 h Stunde 0...60 min Tag / Monat Minuten Jahr English, Deutsch,... Benutzer-Platine Sprache Stundenprogramm CC1 Vorauswahl Mo-So Mo-Fr 1. Phase in Stundenprogramm CC2 Sa-So 1. -
Seite 12: Parametrieren Der Regelung
► Parametrieren der Regelung ▼ Einstellen der Parameter ▼ Allgemeines Bei Display auf der Basisanzeige . • Nur die auf den folgenden Niveaus zugänglichen Parameter sind in diesem Dokument beschrieben : - Auf die Taste OK drücken . Endbenutzer Sobald das "Endbenutzer"-Niveau angezeigt wird: •... - Seite 13 Einstell- Einstell Basise Zeile Funktion oder Anzeigebereich inkrement instellung Stundenprogramm für die Heizung / Kühlen, Kreislauf 1 Mo-So Vorauswahl (Tag / Woche) Mo-So, Mo-Fr, Sa-So , Montag, Dienstag, … 6:00 1 . Phase in (Anfang) 00:00 . . . --:-- 10 min 1 .
- Seite 14 Einstell- Einstell Basise Zeile Funktion oder Anzeigebereich inkrement instellung Urlaub, Kreislauf 2 (Damit das Ferienprogramm aktif wird, muss der Funktionsmodus AUTO eingestellt sein). Wenn die Anlage aus 2 Heizkreisläufen besteht (Erscheint nur mit der Option Bausatz 2. Kreislauf). Vorwahl Periode 1 bis 8 Periode 1 Anfangsdatum des Urlaubs (Tag / Monat) 01 .01 .
- Seite 15 Einstell- Einstell Basise Zeile Funktion oder Anzeigebereich inkrement instellung Energiezähler 3095 --> 3110 : Nicht verwendet 3113 Eingesetzte Energie Summe der verbrauchten elektrischen Energie. Verbrauchter elektrischer Strom = Energieverbrauch der Ausseneinheit + Energieverbrauch des Zusatzheielements und/oder des Brauchwasserheizelements ( wenn montiert) 3121 -->...
- Seite 16 Einstell- Einstell Basise Zeile Funktion oder Anzeigebereich inkrement instellung 3177 --> 3179 : Nicht verwendet 3180 Einges' Energie Heizen 9 (N - 9) 3181 Einges' Energie TWW 9 Einges' Energie Kühlen 9 3182 3184 --> 3186 : Nicht verwendet 3187 Einges' Energie Heizen 10 (N - 10) 3188 Einges' Energie TWW 10...
-
Seite 17: Anzeigen Von Informationen
► Anzeigen von Informationen - Unterschiedliche Informationen (Siehe unten) . Die Taste Info erlaubt das Abrufen unterschiedlicher Informationen . Bezeichnung Zeile Je nach Gerättyp, Konfiguration und Betriebszustand, Estrich Sollwert aktuell . sind bestimmte Informationszeilen eventuell nicht Estrich Tag aktuell . verfügbar . -
Seite 18: Besonderheiten
► Besonderheiten Wenn die Stromversorgung während des Betriebs der Wärmepumpe unterbrochen wurde (Strompanne oder unbeabsichtigtes Betätigen des Ein-/Aus-Schalters des Hydraulikmoduls, zeigt das Display beim Neustarten den Fehler 370 an . Es besteht kein Grund zur Besorgnis, die Kommunikation zwischen der Außeneinheit und dem Hydraulikmodul wird nach einigen Minuten wieder hergestellt . -
Seite 19: Telefonisches Modem
► Telefonisches Modem* (Bausatz Erweiterung Regelung AVS 55) möglich durch Modemkontakt Wärmepumpe Heizmodus Frostschutz/ Reduziert modus (und umgekehrt) zu stellen . Telefonkontakt schaltet aktuellen Wärmepumpen Modus auf Frostschutz / Reduziert (und umgekehrt) . In Abhängigkeit von der Einstellung wird Heizbedarf von Heizkreisen oder Warmwasser abgedeckt oder ignoriert . -
Seite 20: Instandhaltung
Instandhaltung Um ein zuverlässiges Funktionieren des Geräts während vieler Jahre sicherzustellen, sind die folgenden Instandhaltungseingriffe zu beginnt jeder Heizsaison erforderlich . Sie werden im Allgemeinen im Rahmen eines Instandhaltungsvertrags ausgeführt . ► Regelmäßige Kontrollen - Regelmässig Wasserdruck anlage kontrollieren (Siehe den vom Installateur empfohlenen Druck - zischen 1 und 2 bar) . - Seite 21 Leuchte aus: Die Pumpe arbeitet nicht, keine Stromversorgung. Leuchte leuchtet grün: Die Pumpe arbeitet normal. Leuchtet blinkt grün: Funktion Entlüftung (10 Minuten) . Leuchtet blinkt grün/rot: Funktionsfehler bei automatischem Neustart . Leuchtet blinkt rot: Funktionsfehler . fig. 12 - Signal der Funktion der Zirkulationspumpe Wärmepumpe - 21 - Alféa HP / GEBRAUCHSANLEITUNG / 2020 - DE...
- Seite 22 ...
- Seite 23 Dieses Gerät ist mit diesem Symbol gekennzeichnet . Dieses Symbolbesagt, das elektrische- und elektronische Komponenten nicht mit dem allgemeinen Hausmüll entsorgt werden dürfen . Die „Europäische Gemeinschaft“ (*) Norwegen, Island und Liechtenstein haben für diese Komponenten ein spezielles Sammelsystem vorgesehen . Versuchen Sie keinesfalls diese Komponenten zu demontieren, dadurch könnte Ihre Gesundheit beeinträchtig und die Umwelt belastet werden .
- Seite 24 Datum der Inbetriebnahme: www.austria-email.at Austria Email AG Niederlassung Wien Zetschegasse 17 Adressdaten ihres Heizungsinstallateurs oder des Kundendienstes. A-1230 Wien...
