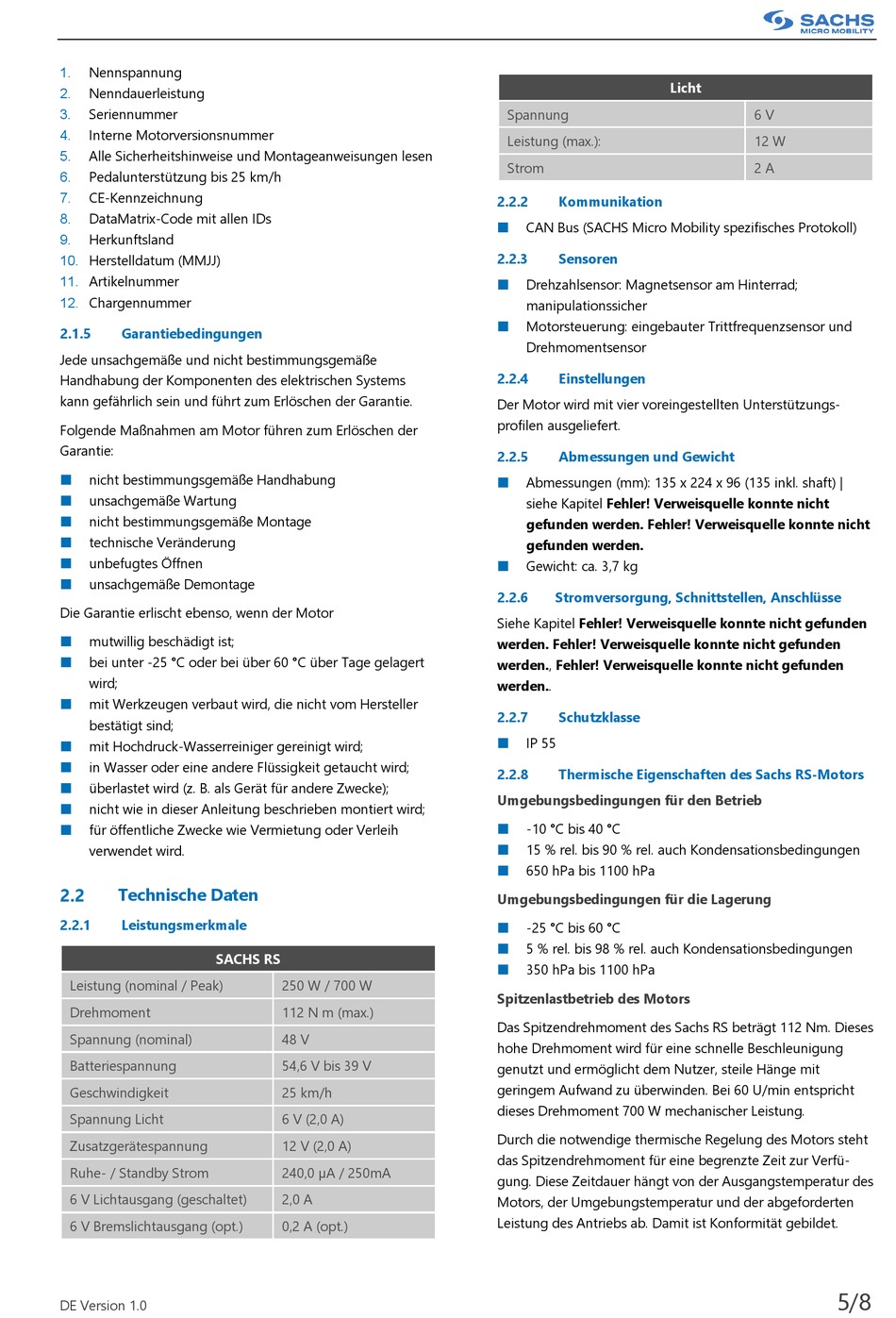

Sachs RS Originalbetriebsanleitung Seite 5

Nennspannung
1.
Nenndauerleistung
2.
Seriennummer
3.
Interne Motorversionsnummer
4.
Alle Sicherheitshinweise und Montageanweisungen lesen
5.
Pedalunterstützung bis 25 km/h
6.
CE-Kennzeichnung
7.
DataMatrix-Code mit allen IDs
8.
Herkunftsland
9.
Herstelldatum (MMJJ)
10.
Artikelnummer
11.
Chargennummer
12.
2.1.5 Garantiebedingungen
Jede unsachgemäße und nicht bestimmungsgemäße
Handhabung der Komponenten des elektrischen Systems
kann gefährlich sein und führt zum Erlöschen der Garantie.
Folgende Maßnahmen am Motor führen zum Erlöschen der
Garantie:
nicht bestimmungsgemäße Handhabung

unsachgemäße Wartung

nicht bestimmungsgemäße Montage

technische Veränderung

unbefugtes Öffnen

unsachgemäße Demontage

Die Garantie erlischt ebenso, wenn der Motor
mutwillig beschädigt ist;

bei unter -25 °C oder bei über 60 °C über Tage gelagert

wird;
mit Werkzeugen verbaut wird, die nicht vom Hersteller

bestätigt sind;
mit Hochdruck-Wasserreiniger gereinigt wird;

in Wasser oder eine andere Flüssigkeit getaucht wird;

überlastet wird (z. B. als Gerät für andere Zwecke);

nicht wie in dieser Anleitung beschrieben montiert wird;

für öffentliche Zwecke wie Vermietung oder Verleih

verwendet wird.
Technische Daten
2.2.1 Leistungsmerkmale
SACHS RS
Leistung (nominal / Peak)
Drehmoment
Spannung (nominal)
Batteriespannung
Geschwindigkeit
Spannung Licht
Zusatzgerätespannung
Ruhe- / Standby Strom
6 V Lichtausgang (geschaltet)
6 V Bremslichtausgang (opt.)
DE Version 1.0
250 W / 700 W
112 N m (max.)
48 V
54,6 V bis 39 V
25 km/h
6 V (2,0 A)
12 V (2,0 A)
240,0 µA / 250mA
2,0 A
0,2 A (opt.)
Spannung
Leistung (max.):
Strom
2.2.2 Kommunikation
CAN Bus (SACHS Micro Mobility spezifisches Protokoll)

2.2.3 Sensoren
Drehzahlsensor: Magnetsensor am Hinterrad;

manipulationssicher
Motorsteuerung: eingebauter Trittfrequenzsensor und

Drehmomentsensor
2.2.4 Einstellungen
Der Motor wird mit vier voreingestellten Unterstützungs-
profilen ausgeliefert.
2.2.5 Abmessungen und Gewicht
Abmessungen (mm): 135 x 224 x 96 (135 inkl. shaft) |

siehe Kapitel Fehler! Verweisquelle konnte nicht
gefunden werden. Fehler! Verweisquelle konnte nicht
gefunden werden.
Gewicht: ca. 3,7 kg

2.2.6 Stromversorgung, Schnittstellen, Anschlüsse
Siehe Kapitel Fehler! Verweisquelle konnte nicht gefunden
werden. Fehler! Verweisquelle konnte nicht gefunden
werden., Fehler! Verweisquelle konnte nicht gefunden
werden..
2.2.7 Schutzklasse
IP 55

2.2.8 Thermische Eigenschaften des Sachs RS-Motors
Umgebungsbedingungen für den Betrieb
-10 °C bis 40 °C

15 % rel. bis 90 % rel. auch Kondensationsbedingungen

650 hPa bis 1100 hPa

Umgebungsbedingungen für die Lagerung
-25 °C bis 60 °C

5 % rel. bis 98 % rel. auch Kondensationsbedingungen

350 hPa bis 1100 hPa

Spitzenlastbetrieb des Motors
Das Spitzendrehmoment des Sachs RS beträgt 112 Nm. Dieses
hohe Drehmoment wird für eine schnelle Beschleunigung
genutzt und ermöglicht dem Nutzer, steile Hänge mit
geringem Aufwand zu überwinden. Bei 60 U/min entspricht
dieses Drehmoment 700 W mechanischer Leistung.
Durch die notwendige thermische Regelung des Motors steht
das Spitzendrehmoment für eine begrenzte Zeit zur Verfü-
gung. Diese Zeitdauer hängt von der Ausgangstemperatur des
Motors, der Umgebungstemperatur und der abgeforderten
Leistung des Antriebs ab. Damit ist Konformität gebildet.
Licht
6 V
12 W
2 A
5/8
