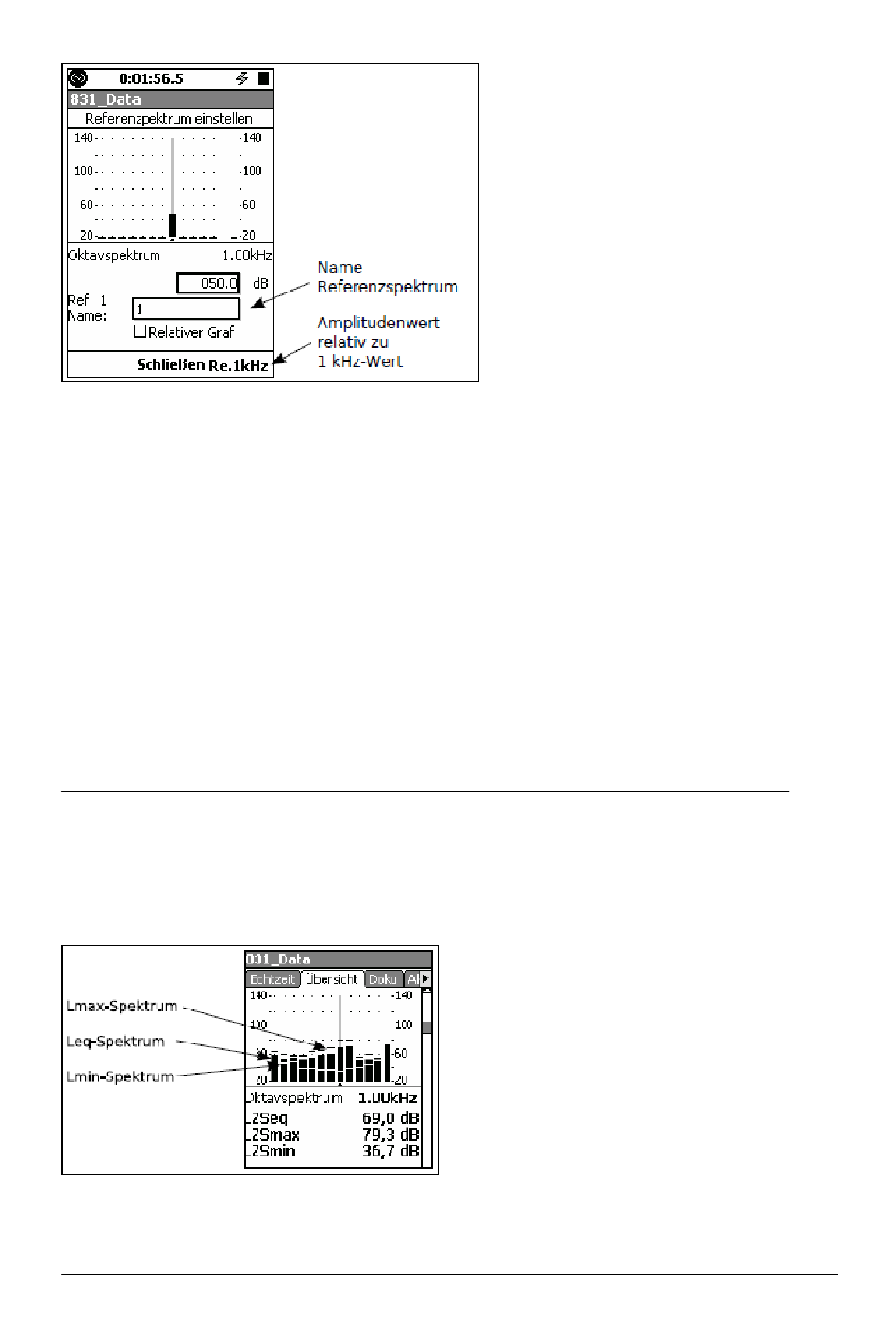

Abbildung 5.40: Beispiel für ein benutzerdefiniertes
Referenzspektrum; 50 dB bei 1 kHz
Wiederholen Sie diesen Vorgang für jedes Band, bis Sie das gewünschte Spektrum erstellt haben.
5.7.1.6.2 Speichern eine benutzerdefinierten Referenzspektrums
Wurde das gewünschte Spektrum erstellt, wählen Sie das Feld Name Referenzspektrum (siehe Abb. 5.40) aus,
5
drücken Sie
, benutzen Sie die vier Cursortasten zur Eingabe eines Namens und bestätigen Sie diesen
5
schließlich mit
, um das Referenzspektrum unter dem eingegebenen Name zu speichern.
5.7.1.6.3 Versatz des Referenzspektrum auf Pegel des 1-kHz-Bandes
Ein Druck der mit Re.1kHz beschrifteten Funktionstaste (siehe Abb. 5.40) bewirkt das der Pegel eines jeden
Frequenzbandes relativ zum dem Pegel bei 1 kHz versetzt wird (der Pegel bei 1 kHz wird von den Pegeln aller
anderen Bänder im Referenzspektrum subtrahiert und der Pegel des 1-kHz-Bandes wird auf 0,0 dB gesetzt).
5.7.2 Übersicht
Im Wesentlichen sind dieselben Schritte (siehe oben „Echtzeit-Anzeige", S. 91) notwendig, um eine genormte
Ansicht der Oktav- und Terzbandspektren unter Übersicht zu erhalten. Der Hauptunterschied ist, dass die
Spektren, die unter Übersicht angezeigt werden, gleichzeitig L
-, L
- und L
-Daten enthalten (siehe Abb.
eq
max
min
5.41).
Abbildung 5.41: Übersichtsspektrum
