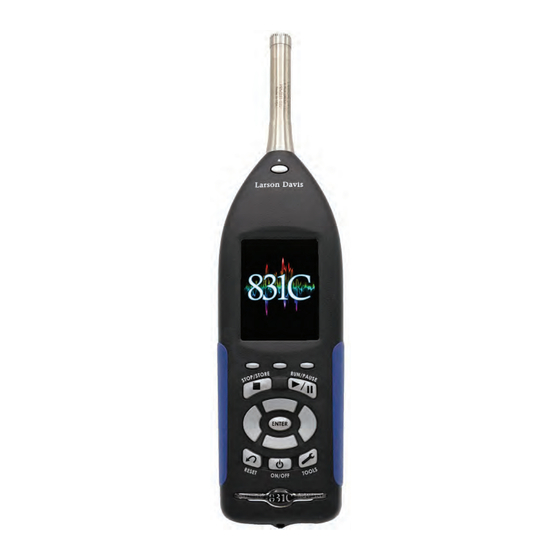

Larson Davis SoundAdvisor 831C Referenzhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
SoundAdvisor
Modell 831C Schallpegelmesser

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Larson Davis SoundAdvisor 831C

Inhaltszusammenfassung für Larson Davis SoundAdvisor 831C

  • Seite 1 SoundAdvisor Modell 831C Schallpegelmesser...
  • Seite 2 Larson Davis SoundAdvisor Modell 831C Referenzhandbuch...

  • Seite 3: Kontaktieren Sie Larson Davis

    Material regelmäßig aktualisieren und in neue Ausgaben einfügen. Es können jederzeit Änderungen und Verbesserungen der hier beschriebenen Informationen vorgenommen werden. Sicherheit Sollte die Ausrüstung anders genutzt werden, als von Larson Davis spezifiziert, kann dies die Schallschutzleistung der Ausrüstung beeinträchtigen. Eintragung der Seriennummer und des Kaufdatums SoundAdvisor Modell 831C Seriennummer: Vorverstärkermodell:...

  • Seite 4: Anschluss Des Soundadvisors An Das G4

    G4 LD Utility Software (G4) verbessert Funktionen, erhöht die Flexibilität und erleichtert den Einsatz von Larson Davis Instrumenten, indem es Werkzeuge für die Einstellung, die Kalibrierung und die computergesteuerte Nutzung der Instrumente, das Download und die Bearbeitung von Daten, das Drucken und das Exportieren von Daten zu fremder Software für weitere Verarbeitung und Analyse liefert.
  • Seite 5 i.3 Verwendung eines digitalen Referenzhandbuchs Larson Davis setzt sich Sinne einer umweltbewussten Vorgehensweise für weniger Papierverschwendung ein. Aus diesem Grund bieten wir unsere Referenz-Handbücher ausschließlich in digitaler Form im PDF-Format an. Bestimmte Reader erlauben das Einfügen von Notizen und Anmerkungen und Sie können gern bestimmte Abläufe oder Abschnitte ausdrücken, um Sie zum Nachschlagen zur Hand zu haben.

  • Seite 6: Inhaltsverzeichnis

    Inhaltsverzeichnis Modul 1 SoundAdvisor - Funktionen 1.1 Übersicht .......................... 1-1 1.2 Grundfunktionen ......................1-1 1.3 Anwendungen ........................1-2 1.4 Hardware-Merkmale ......................1-2 1.5 Leistungsmerkmale ......................1-3 1.6 Verfügbare Optionen ....................... 1-3 1.7 Zubehör ..........................1-4 Modul 2 Instrument - Übersicht 2.1 Übersicht ..........................
  • Seite 7 8.2 Einstellungen für die Datenspeicherung ................8-1 8.3 Datendatei-Manager ......................8-2 8.4 Auf dem USB-Laufwerk speichern................... 8-4 8.5 Dateibenennung ......................8-6 8.6 Ungenügender Speicherplatz ..................8-7 8.7 Eingeschränkter Zugriff ....................8-7 Modul 9 Systemeigenschaften 9.1 Übersicht .......................... 9-1 9.2 Gerät ..........................9-2 9.3 Zeit ...........................
  • Seite 8 16.4 Messungen einrichten ....................16-3 16.5 Zeitverlaufsmessungen vornehmen................16-5 16.6 Marker ..........................16-5 16.7 Zeitverlaufsdaten ansehen .................... 16-6 16.8 Zeitverlauf speichern ....................16-8 Modul 17 Ereignisverlauf 17-1 17.1 Übersicht ........................17-1 17.2 Ereignisverlauf einschalten .................... 17-1 17.3 Messungen einrichten ....................17-2 17.4 Ereignisverlaufsmessungen vornehmen................

  • Seite 9: Modul 1

    Modul 1 SoundAdvisor - Merkmale Übersicht ......................... 1-1 Grundfunktionen ..................... 1-1 Anwendungen ......................1-2 Hardware-Funktionen ..................... 1-2 Leistungsmerkmale ....................1-3 Verfügbare Optionen ....................1-3 1.6.1 Zu kaufende Optionen ................1-3 Zubehör ........................1-4 1.7.1 Optionales Zubehör ................... 1-4 1.1 Übersicht Das „C”...

  • Seite 10: Anwendungen

    • Einhaltung von Lärmschutzverordnungen • Windparklärm 1.4 Hardware-Merkmale Das Schallmessgerät ist ein integrierender Schallpegelmesser mit folgenden Hardware-Merkmalen: Larson Davis hat • Interner 2 GB-Datenspeicher in Industriequalität HINWEIS optionalen USB-Speicher • Grafischer 240 x 320-Vollfarb-LCD-Bildschirm mit mit bis zu 32 GB im Touchscreen-Benutzeroberfläche...

  • Seite 11: Leistungsmerkmale

    Firmware-Optionen geliefert. Allerdings sind nur jene Zubehör siehe „Larson Optionen aktiviert, die gekauft wurden. Alle anderen Firmware-Optionen Davis kontaktieren“ auf können zu einem späteren Zeitpunkt mittels einer von Larson Davis Seite ii-2. gelieferten Datei aktiviert werden. 1.6.1 Zukaufbare Optionen...

  • Seite 12: Zubehör

    1.7 Zubehör Einige dieser Sofern nicht anders angegeben, wird der SoundAdvisor mit dem HINWEIS Optionen werden mit für folgenden Standardzubehör geliefert: spezielle Anwendungen konzipierten Systemen vielleicht nicht geliefert. Mikrofon-Vorverstärker PRM831 oder PRM2103 377B02 Vorpolarisiertes 1/2"-Freifeld-Mikrofon, 50 mV/Pa, Mikrofon Leistungsklasse 1 gemäß Standards für Schallmessgeräte oder 377C20 Vorpolarisiertes 1/2"-Diffusfeld-Mikrofon, 50 mV/Pa, Klasse 1 gemäß...
  • Seite 13 Mikrofon-Vorverstärker • 426E01 Rauscharmer 1/2"-ICP-Mikrofon-Vorverstärker (Adapter ADP074 erforderlich) • PRM2103 Außen-Mikrofon-Vorverstärker • PRM426A12 Außen-Mikrofon-Vorverstärker Schutz gegen EPS2116 Witterungsschutz Umgebungseinflüsse Schützt Mikrofon und Vorverstärker gegen Regen und Wind. Befestigungsmöglichkeit für Leitungen und die meisten Stative EPS030-831 Wetterfestes Gehäuse für Lärmfernüberwachung einschließlich Batterie NMS/EPS043 Wetterfestes Gehäuse für Lärmfernüberwachung NMS044...
  • Seite 14 Kabel Verlängerungs- und Schnittstellenkabel • Mikrofonverlängerungskabel: EXCXXX (abgeschirmt), wobei XXX die Länge in Fuß bezeichnet (XXX = 010, 020, 050, 100 und 200 verfügbar, entspricht 3, 6, 15, 30 und 60 m) • CBL138 USB-Kabel • CBL139 AC/DC-Ausgangskabel Kabel für Umweltüberwachung •...
  • Seite 15 • CAL250 Schallpegel-Kalibrator Klasse 1, 114 dB @ 250 kHz Tasche CCS032 Beutel mit Gürtel-Clip Optionale DNA-Software (Datennavigation und -analyse) Software SoundAdvisor Modell 831C Zubehör...

  • Seite 16: Modul

    Modul 2 Instrument-Übersicht Übersicht ......................... 2-1 Instrument ....................... 2-2 Tastatur ........................2-4 2.3.1 Navigieren und Auswählen ................ 2-4 2.3.2 Basisbetrieb-Funktion ................2-5 2.3.3 Texteingabe ....................2-5 Mikrofone und Vorverstärker .................. 2-6 Anzeige und Symbole ..................... 2-6 2.5.1 Messdaten-Tabs ..................2-7 2.5.2 Seiten ......................

  • Seite 17: Instrument

    2.2 Instrument ABBILDUNG 2-1 SoundAdvisor Instrument Übersicht (Vorderseite) Standard 1/2"-Freifeld- PRM831 oder Diffusfeld- Vorverstärker Mikrofon Entriegelungstaste zum Trennen des Vorverstärkers vom Messgerät Grafischer 240 x 320- Vollfarb-LCD-Bildschirm mit Touchscreen- Benutzeroberfläche (Abbildung mit dunklem Farbschema) Funktionstasten zur Bildschirm- Navigation Ein/Aus-Taste, Mehrfarbige dient zugleich der Tastatur mit Stromversorgung...
  • Seite 18 ABBILDUNG 2-2 Instrument - Übersicht (Unterseite) 1. AUX-Anschluss für USB-Massenspeicher, Handy und Wählmodem, GPS, Kopfhörer, Lautsprecher und künftige Geräte. 2. Wird der Hardware-Stromschalter auf „0" gesetzt, so ist der WARNUNG Verwenden Sie zum Ein- Ausschalten Stromschalter zur Lagerung komplett ausgeschaltet. Für Betrieb auf SoundAdvisors NICHT „1"...

  • Seite 19: Tastatur

    2.3 Tastatur Der SoundAdvisor verfügt über 13 Tasten für das Starten, Beenden oder Pausieren von Messungen, die Navigation im Bildschirm und das sichere Ausschalten des Messgeräts. ABBILDUNG 2-3 Tastatur des SoundAdvisors Funktionstasten: Links, Mitte, rechts Beenden oder Speichern Starten oder Pausieren einer Messung einer Messung Pfeiltasten...

  • Seite 20: Basisbetrieb-Funktion

    Tabelle 2.1 Navigieren und Auswählen Schritt Tasten Beschreibung Im Bildschirm navigieren Pfeiltasten nach links und nach rechts (z. B. das hervorgehobene Oktavband verschieben) Zugriff auf inhaltsspezifisches Manchmal wird ein inhaltsspezifisches Menü im Menü Bildschirm angezeigt. Mit der entsprechenden oberen Funktionstaste können Sie darauf zugreifen. Menü...

  • Seite 21: Mikrofone Und Vorverstärker

    ABBILDUNG 2-4 Tastatur 2.4 Mikrofone und Vorverstärker Mit dem SoundAdvisor wird der folgende Mikrofon-Vorverstärker verwendet: Weitere • PRM831 1/2" Mikrofon-Vorverstärker INFORMATION Informationen zur Die folgenden Mikrofone werden am häufigsten mit dem SoundAdvisor Verwendung des verwendet: SoundAdvisors mit dem Vorverstärker PRM2103 •...

  • Seite 22: Messdaten-Tabs

    ABBILDUNG 2-5 Live-Hauptbildschirm Symbol für Übersteuerung Dauer der aktuellen oder Unterschreitung des Messung Messbereichs Werkzeugmenü-Symbol Messstatus Auf Seiten kann mittels Name der aktuell Auf- und Abwärtspfeil ausgeführten zugegriffen werden. Messung Auf Tabs wie Datenanzeige Zeitverlauf und Allgemein kann mittels der Funktionstasten Links und Rechts zugegriffen werden.

  • Seite 23: Seiten

    (Seiten), auf die Sie über die Pfeiltasten 8 (auf) und 2 (ab) nicht genug Seiten im SoundAdvisor verfügbar. Es zugreifen können. Abbildung 2-7 zeigt alle für diese Tabs verfügbaren Seiten an. können von Larson Davis weitere Messdatenseiten gekauft werden. Siehe „Larson Davis kontaktieren“ auf Seite ii-2.

  • Seite 24: Symbole Der Statusleiste

    2.5.3 Symbole der Statusleiste Die obere Statusleiste informiert den Benutzer über den Status von Messgerät, Messung, Verbindung und Batterie. ABBILDUNG 2-8 Statusleiste WLAN- SPM-Anzeige Betriebsstatus Leistungsanzeige Status Dateiname USB-Speicher- OBA-Anzeige Dauer der Messung Status Stromanzeigen Batterie HINWEIS Das Batteriesymbol zeigt durch Farbe und Volumen den Ladezustand der Batteriesymbol verändert sich in Abhängigkeit des...
  • Seite 25 WLAN-Status Siehe „WLAN" auf Seite 13-2. USB-Speicher-Status Siehe „Speicherung USB-Laufwerk" auf Seite 8-4. Symbol Wenn ein Signal vom Vorverstärker den kalibrierten Eingangsbereich SoundAdvisors überschreitet, wird Symbol Eingangsübersteuerung „Eingangsübersteuerung" angezeigt. Das Symbol blinkt, solange die Übersteuerung anhält. Tritt die Übersteuerung während eines Messvorgangs auf, blinkt das unten gezeigte Symbol, bis die Übersteuerung vorbei ist.
  • Seite 26 ABBILDUNG 2-14 Vergleich der Anzeige bei Unterschreitung des Messbereichs Anzeige Unterschreitung des Messbereichs Anzeige normaler Bereich Symbol „OBA- Wenn es zu einer Übersteuerung des Oktavbandanalysator-Eingangs Übersteuerung" kommt, wird das durch das Symbol „OBA-Übersteuerung" angezeigt. ABBILDUNG 2-15 Symbol „OBA-Übersteuerung" Das Symbol funktioniert ähnlich wie das oben im Abschnitt „Symbol für Eingangsübersteuerung'"...
  • Seite 27 Das Symbol blinkt solange, bis diese Unterschreitung des Messbereichs beendet ist. Fällt der gemessene OBA-Pegel nicht mehr unter den Messbereich, wird das Symbol ausgeblendet. Messstatus Der aktuelle Status des Messgeräts wird durch ein Messstatussymbol angezeigt. gibt fünf Messstatussymbole: Vorgang, Stopp, Zurücksetzen, Pause, Fortsetzen, Ausführung bevorstehend.

  • Seite 28: Anzeigemenüs

    Symbol "Analoger Ist der SoundAdvisor nicht mit einem PC verbunden, kann er in einen Energiesparmodus" Energiesparmodus gesetzt werden. Dieser unterbricht alle analogen Weitere INFORMATION Schaltkreise, Vorverstärker eingeschlossen, und schont so die Batterie. Informationen zu den Symbol „Energiesparmodus" wird Stelle Energiesparoptionen finden Sie Messstatussymbole angezeigt.
  • Seite 29 • Systemdienstprogramme • Kommunikation • WLAN einrichten (falls verfügbar) Betriebssteuerung Zugriff durch einmaliges Betätigen von 0 • Batterieinformationen • Anzeige • • Neustart Any Level Um auszuwählen, welcher Schallpegelparameter für den zweiten Menu angezeigten numerischen Wert verwendet werden soll, öffnen Sie das Menü, indem Sie drücken.
  • Seite 30 Die Aktivierung HINWEIS Einstellung der Parameter für die Echtzeit-Oktavband-Frequenzanalyse. mancher Einstellungen öffnet weitere Seiten unter den Tabs in der Datenanzeige. Bestimmen der Ln-Statistiken. Kontrolle Festlegung der Messmethode, der zeitlichen Steuerung und der Speicherung der Messverlaufs-Aufzeichnungen. Weitere Zeitverlauf INFORMATION Informationen zu den Aktivierung des Zeitverlaufs und Auswahl der im Zeitverlauf Einstellungs-Tabs und Seiten gespeicherten Messwerte.
  • Seite 31 Optionen Anzeige/Ausblendung von erworbenen Optionen am Messgerät Netzwerk Anzeige der 831 INT-ET-IP-Adresse und der externen Ethernet-IP sowie von MAC-Adressen. Hier können Sie auch den Watchdog aktivieren. E-Mail Eingabe der Empfänger von E-Mail-Benachrichtigungen Sonstige Einstellung des logischen Ein-/Ausgangs und der Heizvorrichtung Referenzspektren Festlegung der Werte für das Referenzspektrum Gerät...

  • Seite 32: Modul

    Fehlen von Teilen Liste. Bewahren Sie die Verpackung für das spätere Versenden zur Kalibrierung auf. unverzüglich PCB Der SoundAdvisor sollte die folgenden Elemente beinhalten: Piezotronics, Inc. Siehe „Larson Davis kontaktieren“ auf Seite i-2. Tabelle 3.1 SoundAdvisor-Packung SoundAdvisor PRM831 Mikrofon- 377B02 1/2"- Modell 831C Vorverstärker...
  • Seite 33 Tabelle 3.2 831C-FF Packungsinhalt 831-C-CCS Hartschalenkoffer PSA029 Universal-AC- Netzteil WS001 3 1/2" Windschutz Trageschlaufe 4 AA-NiMH-Batterien Software-CD G4 SoundAdvisor Modell 831C Auspacken und Kontrollieren...

  • Seite 34: Seriennummern

    Tabelle 3.2 831C-FF-Packung Kalibrierzertifikat 3.1.1 Seriennummern Notieren Sie Kaufdatum, Modell und Seriennummer des SoundAdvisors finden Sie auf dem Etikett TIPP Modell und Seriennummer für an der Rückwand des Instruments. Modell und Seriennummer des das Instrument, den Mikrofons sind an der Außenseite des Mikrofons eingraviert. Modell und Vorverstärker und das Seriennummer des Vorverstärkers sind an der Außenseite des Mikrofon in den dafür...

  • Seite 35: Vorverstärker An Den Soundadvisor Anschließen

    3.3 Vorverstärker an den SoundAdvisor anschließen Versuchen Sie An der Unterseite des Vorverstärkers befindet sich eine 5-polige WARNUNG nicht, den Vorverstärker an Steckverbindung, die einwandfrei in die Oberseite des SoundAdvisors den SoundAdvisor passt. Die Steckverbindungen sind formschlüssig. Am Vorverstärker anzuschrauben. befindet sich eine eingravierte vertikale Linie, die auf den Pfeil am SoundAdvisor ausgerichtet werden muss.
  • Seite 36 Versuchen Sie nicht, nicht-wiederaufladbare Batterien WARNUNG aufzuladen. Ausschließlich NiMH-Batterien aufladen. Sie können den Zeitverlauf-Eintrag „Ladevorgang WARNUNG abgebrochen" beheben, indem Sie die Batterien kontrollieren und sicherstellen, dass der richtige Batterietyp gewählt wurde. Die Batterie kann auch zu alt zum Aufladen sein. Wird der Batterietyp falsch abgelesen, so kann es vorkommen, dass NiMH-Batterien vollständig entladen werden.

  • Seite 37: Aufladen Der Batterien Mit Dem Soundadvisor

    ABBILDUNG 3-4 Batterien einsetzen Aufladen der Batterien mit dem SoundAdvisor Wenn Sie NiMH-Batterien verwenden und den SoundAdvisor entweder über den Computer (USB-Anschluss), das Netzteil PSA029 oder eine andere externe Stromquelle versorgen, können die Batterien im Instrument aufgeladen werden. Bei ausgeschaltetem Gehen Sie wie folgt vor, um das Aufladen zu starten: HINWEIS Instrument dauert das...

  • Seite 38: Externe Stromversorgung

    Ladezustands-LED Eine LED zeigt auf 0 die folgenden Ladezustände an: LED 0 leuchtet konstant: Batterie lädt. • LED 0 leuchtet nicht: Batterie lädt nicht. • LED 0 blinkt: Ladevorgang wurde abgebrochen (Batteriefehler) • LED 0 blinkt schnell: Messgerät wird hoch- oder •...

  • Seite 39: Einschalten Des Soundadvisors

    Fällt die externe Spannung plötzlich aus, etwa weil das Gerät von der Plötzlicher Ausfall Stromquelle getrennt wird oder es zu einem Netzausfall kommt, arbeitet der externen der SoundAdvisor mit dem Strom der internen Batterien, sofern vorhanden Spannung und in entsprechendem Zustand, weiter. Sind die Batterien leer oder keine eingelegt, schaltet der SoundAdvisor sofort auf eine interne Notbatterie um und fährt dann sicher herunter.

  • Seite 40: Betrieb-Seite In Den Systemeigenschaften

    ABBILDUNG 3-6 Seite „Betriebssteuerung" Batterie-Übersicht Einstellen von Bildschirmhelligkeit und Farbschema Wählen Sie dann die Funktionstaste oben links Die rechte „AUS", um das Funktionstaste startet Messgerät auszuschalten. das Messgerät neu. Es wird empfohlen, das Messgerät auf diese Weise auszuschalten. Betrieb-Seite in den Systemeigenschaften Auf der Seite „Betrieb“...

  • Seite 41: Langfristige Lagerung Des Soundadvisors

    3.7 Langfristige Lagerung des SoundAdvisors Verwenden Sie Der Hardware-Stromschalter an der Unterseite des SoundAdvisors trennt WARNUNG zum Ausschalten des die Batterien von der Hardware des SoundAdvisors. Die Echtzeit-Uhr SoundAdvisors NICHT den behält nach dem Ausschalten ihren Wert. Der Stromschalter verhindert, Hardware-Stromschalter.

  • Seite 42: Modul

    Modul 4 Datenanzeige Übersicht ......................... 4-1 Datenschilder ......................4-2 Live-Anzeigen ......................4-2 4.3.1 SPM-Seite ....................4-2 4.3.2 Großziffernanzeige des Schallpegels ............4-3 4.3.3 Oktavbandanalysator ................. 4-3 4.3.4 Normalisiertes Oktavband ................. 4-4 4.3.5 Auslösung ....................4-5 4.3.6 Seite für die Vorverstärker-Schnittstelle ............ 4-5 Gesamtbildanzeigen ....................

  • Seite 43: Datenschilder

    4.2 Datenschilder Die Etiketten für Schallmesswerte im SoundAdvisor sind nach internationalen Standards konzipiert. Bei vielen angezeigten Werten wird die Frequenz- und Zeitbewertung im Namen der Messgröße angezeigt. Beispiel: L ist der mit dem langsamen Detektor gemessene A-bewertete Schalldruckpegel. Der Schalldruckpegel (Sound Pressure Level) wird oft mit SPL abgekürzt.

  • Seite 44: Großziffernanzeige Des Schallpegels

    Betätigen Sie von dieser Die zweite numerische Pegelanzeige, in diesem Beispiel L , entspricht TIPP Seite aus die Taste 5, wählen einem von Benutzer ausgewählten Parameter. Der Standardwert ist L Das Auswählen dieses Werts ist unter „Vom Benutzer ausgewählte SPM- Sie einen neuen Parameter aus Parameter"...

  • Seite 45: Normalisiertes Oktavband

    ABBILDUNG 4-4 Live-Tab: 1/1-Oktavband- Seite Mit den Tasten Jedes Band ist können Sie eine ganze das gewünschte Oktave, die von Band hervorheben; links nach rechts die numerischen ansteigt. Werte darunter zeigen die Daten für diese Oktave an. Das lila Band ganz rechts stellt die Frequenzbewertung und durchschnittliche...

  • Seite 46: Auslösung

    4.3.5 Auslösung Wenn Sie in einem Setup den Dezibel-Wert eines Auslösers festgelegt haben, sehen Sie auf dieser Seite, wann ein Schwellwert überschritten wurde. ABBILDUNG 4-6 Seite Auslösung Aktueller Live-Schall Der L Zpeak Messung. Wenn der SPL 1- und der SPL 2- Auslöser Wird der Schallpegel überschritten...

  • Seite 47: Spm-Anzeige

    Seiten mit Schalldaten. Allerdings werden im Gesamt-Tab die in nicht besprochen. Siehe einer laufenden Messung erfassten Daten angezeigt. Die Gesamtdaten „Larson Davis kontaktieren“ werden weiter erfasst, bis die Messung beendet und gespeichert, oder ein auf Seite ii-2, um weitere Reset durchgeführt wird.

  • Seite 48: Leq

    4.4.3 L ABBILDUNG 4-10 Gesamt-Tab: Leq-Seite und L Gesamtmessung Der L (mit Zpeak Diese drei SPL- Frequenzbewertung Z) ist Detektoren geben mit der Gesamtmesswert des Datum und Uhrzeit an, Peak-Detektors während wann die Messungen die der Messung. Schwellenwerte erreicht haben. Die Laufzeit wird während einer Pause oder beim Beenden angehalten.
  • Seite 49 ABBILDUNG 4-11 Gesamt-Tab 1/1 Oktavband-Seite Tabelle 4.1 Farben des Gesamt-Oktavbands „Leq” ist der durchschnittliche Schallpegel des hervorgehobenen Frequenzbands für die Dauer der Messung. “L ist der maximale Schallpegel des max“ hervorgehobenen Frequenzbands. Das maximale Spektrum wird durch die Einstellung „Max Spec" festgelegt.

  • Seite 50: Normalisiertes Oktavband

    4.4.5 Normalisiertes Oktavband Ähnlich wie bei den Oktavband-Seiten der Anzeige, numerische Werte des hervorgehobenen Bands. Die Daten werden mittels eines in einem Setup angegebenen Spektral-Ln normalisiert. ABBILDUNG 4-12 Gesamt-Tab: Normalisierte Oktavbänder Die benutzerdefinierten Sie können die Bänder mit den Referenzen lassen sich im Menü...

  • Seite 51: Ln-Perzentile

    4.4.6 Ln-Perzentile Die Ln-Perzentil- ABBILDUNG 4-13 Gesamt-Tab: Seite Ln-Perzentile HINWEIS Pegel können auf der Ln-Seite im Setup angepasst werden. Setup Manager  Percentiles. Ein Ln ist eine statistische Messung des Pegels, der "n" Prozent der Zeit überschritten wird. Die Statistik basiert auf dem durch die aktuelle = 39,9 INFORMATION NF50...

  • Seite 52: 1/3-Spektral-Ln

    4.4.7 1/3-Spektral-Ln ABBILDUNG 4-14 Gesamt-Tab: 1/3- Spektral-Ln Ln als eine Funktion der Frequenz für die sechs vom Benutzer gewählten Werte Frequenz im von n hervorgehobenen Band Ln-Werte im hervorgehobene n Band Mit den Tasten TIPP können hervorgehobene Band verschieben, damit Werte für eine andere Oktave anzeigt.

  • Seite 53: Übersteuerungen

    4.4.9 Übersteuerungen Die Seite „Übersteuerungen“ zeigt an, wie oft, wie viel Prozent der Zeit und wie lange das Schallmessgerät und der OBA übersteuert war. ABBILDUNG 4-16 Gesamt-Tab: Seite „Übersteuerungen“ 4.4.10 Gemeinschaftslärm Der metrische Die Seite „Gemeinschaftslärm“ zeigt die Werte LDN und LDEN, die im HINWEIS CNEL (äquivalenter Allgemeinen zur Bewertung des Gemeinschaftslärms herangezogen...

  • Seite 54: Seite „C-Minus-A-Impulsivität

    Abend- und Nachtzeit geändert werden. Das ist aufgrund der Richtlinie 2002/49/EG des Europäischen Parlaments und des Rates vom 25. Juni 2002 über die Bewertung und Bekämpfung von Umgebungslärm zulässig. Es ist wichtig, dass Sie vor der Messung die ordnungsgemäße Definition der Werte für Ihre Zwecke überprüfen. Die Werte können Setup angepasst werden, gehen Sie zu Setup-Verwaltung ...

  • Seite 55: Seite „Lärmexpositionspegel

    ABBILDUNG 4-19 TA-Lärm 4.4.13 Seite „Lärmexpositionspegel“ ABBILDUNG 4-20 Seite Lärmexpositionspegel 4.4.14 Seite „Messwertmatrix“ Die Messwertmatrix-Seite zeigt alle vom Messgerät gemessenen Daten auf einer Seite an. Mit der Taste 5 können Sie den Cursor verschieben und die Anzeige weiterer Informationen aktivieren, etwa der Uhrzeit einer Peak-Messung.

  • Seite 56: Seite „Betrieb

    ABBILDUNG 4-21 Seite „Messwertmatrix“ 4.4.15 Seite „Betrieb" Die Seite „Betrieb“ im Gesamt-Tab zeigt alle gespeicherten Messungen, zusätzlich zum im Messgerät verwendeten Speicher. ABBILDUNG 4-22 Gesamt-Tab: Die Uhrzeit wird derzeit mit dem NTP-Server synchronisiert. SoundAdvisor Modell 831C Overall-Anzeigen 4-15...

  • Seite 57: Zeitverlauf-Tab

    4.5 Zeitverlauf-Tab Die Zeithistorie (Zeitverlauf) zeichnet Datenerfassungsvorgänge und Hinweise auf Fehler auf. Beim Zurücksetzen und Speichern von Daten wird die Aufzeichnung der Sitzung gelöscht. Jeder Vorgang (Kalibrieren, Vorgang, Pause, Fortsetzen, Stopp, Voice-Message und Tonaufnahme) wird aufgezeichnet und mit Zeitstempel versehen. Außerdem wird der Ursprung des jeweiligen Vorgangs gespeichert.

  • Seite 58: Diagramm Anpassen

    ABBILDUNG 4-23 Zeitverlauf Zeitsynchronisierung Rücklöschen Jeder hervorgehobene Eintrag zeigt an, ob Die Messung es sich um das wurde Betätigen einer Taste, unterbrochen. einen E/A-Befehl, Batterie- Ein Messvorgang Informationen usw. wurde gestartet. handelt. Kalibrierung 4.6 Anpassen der Diagrammskala Die Standard-Amplitudeneinstellungen (dB) für die grafische Anzeige des Schalldruckpegels nach Uhrzeit und Frequenzspektren sind in der Tabelle angegeben: Tabelle 4.3 Standardeinstellungen für die grafische Anzeige...

  • Seite 59: Modul

    Modul 5 Kalibrierung Kalibrierung - Übersicht ..................5-1 Kalibrierung - Anzeigen ..................5-2 5.2.1 Seite kalibrieren ..................5-2 5.2.2 Kalibriereinstellungen ................5-3 5.2.3 Kalibrierverlauf ................... 5-3 5.2.4 Kalibrierungszertifikat ................5-4 Auswahl eines Kalibrators ..................5-5 Kalibrierungen durchführen ..................5-6 5.1 Kalibrierung – Übersicht Festlegen der Empfindlichkeit Die wichtigste Funktion der Schalldruckpegel-Kalibrierung ist das Herstellen einer numerischen Beziehung zwischen dem Schallpegel an...

  • Seite 60: Kalibrierung - Anzeigen

    5.2 Kalibrierung – Anzeigen INFORMATION Die Kalibrierfunktion hat vier Seiten: Kalibrieren, Kalibriereinstellungen, Kalibrierverläufe können Kalibrierverlauf und Kalibrierzertifikat. mit der Software G4 Sehen Sie sich vor der Kalibrierung alle Seiten durch und vergewissern detaillierter angezeigt Sie sich, dass alle Einstellungen korrekt sind. Dadurch beugen Sie werden.

  • Seite 61: Kalibriereinstellungen

    • ICP mit ADP074 Wurde eine Kalibrierung mit einem der oben genannten Vorverstärker durchgeführt, so werden die Kalibrierinformationen für den jeweiligen Vorverstärker gespeichert. Wurde der Vorverstärker entfernt und durch einen Vorverstärker anderen Typs ersetzt, so werden die für den neuen Vorverstärkertyp bereits gespeicherten...

  • Seite 62: Kalibrierzertifikat

    Wählen Sie einen Protokolleintrag aus. Es wird ein Kalibrierspektrum- Feld angezeigt. ABBILDUNG 5-4 Kalibrierspektrum 5.2.4 Kalibrierzertifikat Es wird ein Zertifizierungsintervall von einem Jahr empfohlen. Dieses Intervall kann jedoch je nach geltenden Anforderungen verlängert, verkürzt oder deaktiviert werden. ABBILDUNG 5-5 Kalibrieren - Zertifikat Das Datum der letzten Zertifizierung und das Fälligkeitsdatum der...

  • Seite 63: Auswählen Eines Kalibrators

    5.3 Auswählen eines Kalibrators Wenn Sie ein 1/4"- Larson Davis empfiehlt den folgenden Kalibrator für den SoundAdvisor: HINWEIS Mikrofon verwenden, ist ein • Larson Davis Modell CAL200: 94/114 dB @ 1 kHz. ADP024-Adapter erforderlich. In folgenden Fällen ist eine Korrektur erforderlich: •...

  • Seite 64: Kalibrierungen Durchführen

    5.4 Kalibrierung durchführen  Weitere Schritt 1: Gehen Sie zum Menü Werkzeuge Kalibrieren. INFORMATION Informationen finden Sie in der Betriebsanleitung Schritt 2: Wählen Sie den passenden Kalibrator im Drop-Down-Menü des Kalibrators. aus. Die Option Andere kann konfiguriert werden; siehe „Kalibriereinstellungen" auf Seite 5-3. Schritt 3: Stecken Sie das 1/2"-Mikrofon vorsichtig in die 1/2"- Mikrofon-Öffnung an der Unterseite des Kalibrators.

  • Seite 65: Modul

    Modul 6 Messeinstellungen Übersicht ......................... 6-1 Setup-Verwaltung ....................6-2 6.2.1 Allgemein ....................6-3 6.2.2 SPM ......................6-4 6.2.3 OBA ......................6-5 6.2.4 Ln-Perzentile ....................6-5 6.2.5 Steuerung ....................6-6 6.2.6 Auslöser ..................... 6-7 6.2.7 Tag/Nacht ....................6-8 Standard zu LD-Standardeinstellung ..............6-9 Benutzerdefiniertes Setup ..................

  • Seite 66: Setup-Verwaltung

    6.2 Setup-Verwaltung Wenn der Alle Messeinstellungen sind in der Setup-Verwaltung zu finden. Sie HINWEIS SoundAdvisor mit G4 können darauf zugreifen, wenn Sie zum Menü gehen und dann Setup verbunden ist, wird beim Manager auswählen. Die erste Seite zeigt die derzeit im Messgerät Laden des Setup-Managers gespeicherten Setup-Dateien (Setups).

  • Seite 67: Allgemein

    ABBILDUNG 6-2 Setup-Verwaltung- Menü Aktiv und Standard Wenn Sie eine Setup-Datei können nicht gelöscht oder auswählen, wird ein Menü umbenannt werden. angezeigt. Sie können jede Setup-Datei auf Werden vorgenommene „aktiv" setzen. Wenn Sie die Änderungen nicht Standardeinstellungen angezeigt, so weist das auf wiederherstellen möchten, setzen ein Problem mit der Sie das Standardsetup auf aktiv.

  • Seite 68: Spm

    6.2.2 SPM ABBILDUNG 6-4 Setup-Verwaltung SPM-Einstellungen Die Bewertung einer Messung Die Standard-Peak- kann in A (Standard), C oder Bewertung ist Z. Sie kann Z erfolgen. jedoch auf A oder C geändert werden. Die Detektoren wirken sich auf die Geschwindigkeit der Schallmessung aus.

  • Seite 69: Oba

    6.2.3 OBA ABBILDUNG 6-5 Setup-Verwaltung OBA-Einstellungen „Normal "(120 dB Wählen Sie die Bewertung Vollaussteuerung) und für die Frequenzanalyse der 1/1-Oktav- und/oder die Hoch (140 dB 1/3-Oktavbandbreite: A, C, Vollaussteuerung) Ln-Spektralwerte lassen sich mittels 1/1- oder 1/3- Wählen Sie 1/1- Oktavbandbreite messen. Oktavbandbreite, 1/3- Werden sowohl 1/1 als Oktavbandbreite oder...

  • Seite 70: Steuerung

    ABBILDUNG 6-6 Setup-Verwaltung Einstellung der Ln-Perzentile Standardwerte von Ln Sie können die Ln- HINWEIS Werte während einer Messung bearbeiten und anzeigen, ohne den Vorgang zu unterbrechen. 6.2.5 Steuerung Der SoundAdvisor verfügt über sechs Modi zur Steuerung der Zeitspanne einer Messung. einfachsten sind „Manuell...

  • Seite 71: Auslöser

    Stopp durch Zeitgeber Die Messung wird manuell gestartet und endet automatisch nach einer benutzerdefinierten Zeitspanne. Stopp bei Ausgeglichenheit Legen Sie einen dB-Wert und eine Zeit für einen Stabilitätsparameter fest. Wenn dieser überschritten wird, wird die Messung beendet. Durchgehend Beim Hochfahren des Messgeräts wird automatisch für eine benutzerdefinierte Zeit eine Messung durchgeführt.

  • Seite 72: Tag/Nacht

    ABBILDUNG 6-9 Auslöser-Diagramm 6.2.7 Tag/Nacht Obwohl die ISO-Norm 1996-2:2007 Standardwerte für die Berechnung des LDEN festlegt, können in der Praxis die Zeitwerte für die Tag-, Abend- und Nachtzeit geändert werden. Das ist aufgrund der Richtlinie 2002/49/EG des Europäischen Parlaments und des Rates vom 25. Juni 2002 über die Bewertung und Bekämpfung von Umgebungslärm zulässig.

  • Seite 73: Standard Zu Ld-Standardeinstellung

    6.3 Standard zu LD-Standardeinstellung Das Standard-Setup sind die herstellerseitigen Messeinstellungen für den SoundAdvisor. Es kann nur gelesen und nicht gelöscht werden. Wenn es auf Aktiv gesetzt wird, werden die Einstellungen auf die herstellerseitigen Standardwerte zurückgesetzt. Gehen Sie dazu entweder über das Werkzeugmenü oder das Hauptmenü zum Setup-Manager und wählen Sie das Standard-Setup aus, indem Sie die Eingabetaste drücken.

  • Seite 74: Beenden Der Setup-Verwaltung

    ABBILDUNG 6-11 Einstellungen: Setup-Name 6.5 Beenden der Setup-Verwaltung Wählen Sie Schließen, um den Setup-Manager zu beenden. Wurden Es wird ein Dialogfeld angezeigt. Wenn Sie Ja auswählen, werden die HINWEIS Einstellungen geändert, die Einstellungen vor dem Schließen gespeichert. Wenn Sie Nein auswählen, Sie speichern möchten, wird nicht gespeichert und Sie werden zur Hauptanzeige des Setup- müssen Sie Schließen...

  • Seite 75: Modul

    Modul 7 Messungen vornehmen Übersicht ......................... 7-1 Vor dem Start ......................7-2 7.2.1 SoundAdvisor positionieren ............... 7-2 7.2.2 Umgebungsschallfeld prüfen ..............7-3 Messungen durchführen ..................7-4 7.3.1 Messungen aussetzen ................7-5 7.3.2 Messungen zurücksetzen ................7-7 7.3.3 Messungen stoppen .................. 7-7 Messungen speichern .....................

  • Seite 76: Vor Dem Start

    7.2 Vor dem Start Um sicherzustellen, dass Sie Messungen ordnungsgemäß durchführen, müssen Sie vor der Messung folgende Schritte ausführen: Jeder Schritt ist Schritt 1: Verbinden Sie Vorverstärker und Mikrofon mit dem Information mit den ersten 6 Modulen SoundAdvisor. Ausführliche Anweisungen dazu finden Sie dieses Handbuchs verknüpft.

  • Seite 77: Umgebungsschallfeld Prüfen

    Mikrofon eingesetzt werden. Wenn Sie Mikrofonverlängerungskabel von Reflexion möglichst wenig auf Larson Davis, Modell EXCXXX einsetzen, ist bis zu einer kombinierten die Schallfelder in Länge von bis zu 61 m keine Korrektion notwendig. XXX gibt die Länge Mikrofonnähe auswirken.

  • Seite 78: Messungen Durchführen

    • Der Live-Schall ist gleichmäßig und innerhalb des Messbereichs. Siehe „SPM-Leistung ” auf Seite A-2 und „Schallfelder mit niedrigen Schallpegeln” auf Seite 7-8. • Sowohl an der Live- als auch an der Gesamt-Anzeige wird folgende Zeit angezeigt: 00:00:00.0. (Andernfalls wurde die vorhergehende Messung nicht gespeichert bzw.

  • Seite 79: Übersteuerung

    Tabelle 7.1 Fortsetzung von Messstatus und LED-Anzeigen Rote LED 7 Grüne LED 9 Messstatus Wartet auf den verzögertes ----* Eingang gültiger Daten Blinken Der Messbereich Der zuverlässige Messbereich des SoundAdvisors hängt von der gewählten Frequenzbewertung ab. Messungen, die Schallpegel außerhalb des Messbereichs beinhalten, können nicht als zuverlässig angesehen werden.
  • Seite 80 • Ereignisaufzeichnung Sofortlöschfunktion Die Sofortlöschfunktion wird angezeigt, wenn Messungen ausgesetzt wurden, aber nur, wenn seit mehr Sekunden (nach Start/Wiederaufnahme) gemessen wird. ABBILDUNG 7-4 Sofortlöschfunktion Die Sofortlöschfunktion findet sich dort, wo normalerweise Menü angezeigt wird. Die Schaltfläche Rückgängig erscheint nach zehn Sekunden Löschen Starten Sie einen Im Anschluss an den...

  • Seite 81: Messungen Speichern

    ABBILDUNG 7-6 Sofortlöschfunktion bei Messdaten 7.3.2 Messungen zurücksetzen Messdaten, die Sie Messungen müssen in der Regel zurückgesetzt werden, wenn WARNUNG nicht speichern, gehen unerwünschte Geräuschereignisse aufgezeichnet wurden, die den verloren. Darüber hinaus Rahmen der Messung sprengen. Dies gilt z. B., wenn ein Flugzeug bleiben gespeicherte Daten...

  • Seite 82: Schallfelder Mit Niedrigen Schallpegeln

    7.5 Schallfelder mit niedrigen Schallpegeln Solange der gemessene Schallpegel wie im Abschnitt „SPM-Leistung“ auf Seite A-2 ausgeführt innerhalb des Messbereichs liegt, können Eigenrauschen (durch das Gerät selbst erzeugt Geräusche) und Linearität vernachlässigt werden. Vorausgesetzt der Unterschied zwischen dem gemessenen Schallpegel und dem Eigenrauschpegel beträgt mehr als 3 dB, können Sie die gemessenen RMS-Schalldruckpegel für typische Eigenrauschpegel manuell ändern (siehe Spezifikationen für das Grundrauschen in Abschnitt „SPM-Leistung”...

  • Seite 83: Modul

    Modul 8 Messdatendateien Übersicht ......................... 8-1 Einstellungen für die Datenspeicherung ..............8-1 Datendatei-Manager ....................8-2 8.3.1 Messdatendatei ansehen ................8-3 8.3.2 Einstellungen laden ................... 8-3 8.3.3 Mittelwert bestimmen ................. 8-4 Speicherung auf einem USB-Laufwerk ..............8-4 8.4.1 Datei auf einem USB-Laufwerk speichern ..........8-6 Dateibenennung .....................
  • Seite 84 ABBILDUNG 8-2 Seiteneinstellungen Ist die automatische Speicherung eingestellt, wird bei jedem Stopp ein Messwert gespeichert. Die Speicherung kann eine Ihre Messungen können im Bestätigung von Ihnen internen Speicher, auf dem verlangen oder USB-Laufwerk oder in beiden automatisch erfolgen. gespeichert werden. Siehe “Datei INFORMATION einem...

  • Seite 85: Datendatei-Manager

    8.3 Datendatei-Manager Im Datendatei-Manager sind alle gespeicherten Datendateien verzeichnet. ABBILDUNG 8-3 Datendatei-Manager Da ein USB-Laufwerk angeschlossen ist, wird das USB-Symbol angezeigt. Die aktuelle Messung kann während der Ansicht der Datendatei Dies ist der zur laufen, ausgesetzt oder Verfügung stehende gestoppt sein. Speicher, es sei denn, das USB-Laufwerk ist In diesem Beispiel wird die...

  • Seite 86: Messdatendatei Ansehen

    ABBILDUNG 8-4 Datendatei-Managermenü Markieren Sie Sie können Dateien eine Datendatei umbenennen, Dateien bevor Sie das löschen oder alle Menü Dateien löschen. auswählen. Die Optionen im Menü werden dann auf die markierte Datendatei angewendet. Das Menü enthält auch Liste aktualisieren und Navigationsbefehle.

  • Seite 87: Mittelwert Bestimmen

    8.3.3 Mittelwert bestimmen Mittelwert bestimmen fügt den Mittelwert einer gespeicherten Datendatei der ungespeicherten Gesamtmessung als Instanz hinzu. • Ungesicherte Messungen werden von der neuen Mittelwertinstanz überschrieben. • Sie können dem Mittelwert mehrere Dateien hinzufügen, die dann jeweils als neue Instanzen in der Gesamtmessung erscheinen. Jede Datei kann jedoch nur einmal hinzugefügt werden.
  • Seite 88 Außerdem zeigt der Datendatei-Manager eine Liste aller auf diesem USB-Laufwerk gespeicherten Datendateien. Dateien, die auf dem USB- Laufwerk gespeichert sind, werden über der Angabe der Dateigröße mit dem grünen USB gekennzeichnet. Sehen die „Einstellungen für die Datenspeicherung” ausschließlich das USB-Laufwerk vor, erscheint folgendes Symbol: ABBILDUNG 8-7 USB-Symbol Sobald ein USB-Laufwerk erfasst wird, erscheinen im Menü...

  • Seite 89: Dateibenennung

    8.4.1 Datei auf einem USB-Laufwerk speichern Befolgen Sie die diese Schritte, um eine Datendatei manuell auf dem USB-Laufwerk zu speichern: Schritt 1: Schließen Sie das USB-Laufwerk an den SoundAdvisor. Warten Sie, bis das USB-Symbol oben links auf der Anzeige erscheint (etwa 10 Sek.). Gehen Sie zum Menü...

  • Seite 90: Nicht Genügend Speicherplatz

    Tabelle 8.1 Dateibenennung Betriebsmodu Benennungsregel für die Beispiel Zusätzliche Information Datei „Standarddatendatei”.NN 831_Daten.001 „Standarddatendatei” kann auf der Seite Manueller Stopp Allgemeine Einstellungen geändert werden. Wenn die Zahlen 999 erreicht ist, hat die nächste Datei wieder die Endung 001. Fortlaufend JJMMTTHex.LD0 1610110A.LD0 In diesem Modus besteht der Name aus dem Zeitstempel, der sich aus Jahr, Monat...

  • Seite 91: Modul

    Modul 9 Systemeigenschaften Übersicht ......................... 9-1 Gerät ........................9-2 Zeit .......................... 9-2 NTP ......................... 9-3 Betrieb ........................9-3 Einstellungen ......................9-6 Lokalisierung ......................9-9 Anzeigen ....................... 9-10 Optionen ....................... 9-11 9.10 Netzwerk ....................... 9-11 9.11 E-Mail ........................9-12 9.12 Sonstige ........................ 9-13 9.13 Referenzspektren festlegen ..................

  • Seite 92: Gerät

    9.2 Gerät Sie können pro Feld 30 Zeichen für Geräteinformationen eingeben, die dann im Menü „Werkzeuge“ auf der Seite Systeminformationen erscheinen. Siehe „Systeminformationen“ auf Seite 10-1. ABBILDUNG 9-1 Kennung des Instruments 9.3 Zeit Es gibt verschiede Möglichkeiten, die Zeit am Messgerät einzustellen: GPS, NTP-Server, PC-Uhr oder manuelle Einstellung.

  • Seite 93: Ntp

    Verwenden Sie G4 HINWEIS LD Utility im Wartungs-Tab des Messgerät-Managers, um den SoundAdvisor mit einem PC zu synchronisieren. Weitere Informationen dazu finden Sie im G4 LD Utility- Referenzhandbuch. 9.4 NTP Der SoundAdvisor kommuniziert mit den NTP-Servern, um die interne Uhr mit der Uhrzeit zu synchronisieren, die am präzisesten ist.

  • Seite 94: Automatische Abschaltung

    ABBILDUNG 9-5 Batterietyp Weitere Alkali- und Nickel-Metallhydrid-Batterien dürfen nicht INFORMATION WARNUNG Informationen dazu finden Sie unter „Batteriebetrieb" kombiniert werden. auf Seite 3-4. Kombinieren Sie nicht Batterien verschiedener Hersteller. WARNUNG Wechseln Sie immer alle vier Batterien gleichzeitig aus. WARNUNG Achten Sie darauf, den Batterietyp einzustellen, der den WARNUNG eingelegten Batterien entspricht.

  • Seite 95: Analoger Energiesparmodus

    9.5.4 Analoger Energiesparmodus ABBILDUNG 9-7 Energiesparsymbol Im Energiesparmodus, reduziert sich der Energieverbrauch der Batterie wesentlich, da analoge Schaltkreise und Signalverarbeitungsvorgänge abgeschaltet werden. Diese Funktion ist dafür ausgelegt, die Datensammlung/-verarbeitung runterzufahren, um die Batterien zu schonen. Als Energiesparverzögerung wird der Zeitraum bezeichnet, über den hinweg das Instrument nach Beendigung einer Messung voll versorgt bleibt.

  • Seite 96: Hintergrundbeleuchtung Der Tastatur

    9.5.6 Hintergrundbeleuchtung der Tastatur Wenn Sie die Hintergrundbeleuchtung der Tastatur auf AUS schalten, erlöschen die blauen LEDs unter allen Tasten. Die roten LEDs der Tasten STOPP/SPEICHERN und die grünen LEDs unter den Tasten START/PAUSE leuchten weiterhin LCD-Helligkeit Sie können die Intensität der Hintergrundbeleuchtung für den LCD- Bildschirm auf 100 %, 80 %, 60 %, 40 %, 20 % einstellen.

  • Seite 97: Automatische Speicherung

    9.6.2 Automatische Speicherung Die automatische Speicherungsfunktion lässt sich auf alle Messungen anwenden, die mit dem Gerät durchgeführt werden. Keine Alle Speicherungen müssen manuell vorgenommen werden, es sei denn, im Setup wurde die fortlaufende tägliche automatische Speicherung Wenn eine HINWEIS eingestellt. Speicherung - automatisch oder gesteuert - erfolgt, wird Anfrage...

  • Seite 98: Anfragen Zurücksetzen

    ABBILDUNG 9-12 Ausgangsbuchse am SoundAdvisor 9.6.4 Anfragen zurücksetzen Sollten Sie ungewollt eine Messung vorgenommen haben, drücken Sie die Reset-Taste 1, um ungespeicherte Daten zu löschen. Vor dem Löschen der Daten erscheint ein Dialogfeld, in dem Sie aufgefordert werden, das Reset-Kästchen anzukreuzen, um das Zurücksetzen zu bestätigen.
  • Seite 99 9.6.7 Farbschema Der LCD-Bildschirm des SoundAdvisors bietet sechs mögliche Farbschemata: drei helle und drei dunkle. Es wird empfohlen, die hellen Schemata zu verwenden, wenn das Messgerät hauptsächlich bei Sonnenlicht und in Freiluftbedingungen eingesetzt wird. Die dunklen Schemata eignen sich besser für schwache Lichtverhältnisse und den Einsatz in Innenräumen.

  • Seite 100: Lokalisierung

    9.7 Lokalisierung Sprache Der SoundAdvisor hat eine integrierte Übersetzungsfunktion, die Ihnen erlaubt, Ihre Sprache einzustellen. Folgende Sprachen sind verfügbar: • English • Cestina • Français • Deutsch • Italiano • Norsk • Português (PT) • Português (BR) • Español • Svenska •...

  • Seite 101: Anzeigen

    9.8 Anzeigen Wenn Sie Ihr Messgerät einstellen, führt Sie die erste Seite zur Profilseite der Live-Anzeige. Sie können dies auf der Seite Anzeige ändern. Start Start bezieht sich auf die erste Anzeige, die erscheint, wenn Sie den SoundAdvisor starten. Sie können jede der verfügbaren Hauptanzeigen wählen.

  • Seite 102: Optionen

    9.9 Optionen Standardoptionen Sie können Optionen, die auf dem SoundAdvisor installiert sind, HINWEIS erscheinen nicht in der aktivieren oder deaktivieren. Wenn Sie eine Option deaktivieren wird sie Liste, da sie nicht entfernt nicht gelöscht, sondern kann jederzeit wieder aktiviert werden. werden können.

  • Seite 103: E-Mail

    9.11 E-Mail Bei der Einrichtung Der SoundAdvisor kann mit einer Netzwerkverbindung eingerichtet werden, um HINWEIS des Ereignisverlaufs können E-Mails und/oder Textbenachrichtigungen zu senden, wenn die SPL-2- Email-Benachrichtigungen Grenzwerte während einer Messung überschritten werden. Geräusche, welche die aktiviert werden. Siehe Peak-3-Grenzwerte überschreiten, lösen ebenfalls eine Benachrichtigung aus. “Einrichtung der Messung”...

  • Seite 104: Cloud Speicher

    Schritt 8: Definieren Sie Ihren SPL-2-Grenzwert. Wird dieser Pegel während eines Messvorgangs erreicht, löst das eine E-Mail- Benachrichtigung aus. Siehe „Auslöser" auf Seite 6-7. Schritt 9: Siehe „Ereignisaufzeichnung“ auf Seite 18-4 hinsichtlich des Versendens von Schallaufzeichnungen. Wählen Sie Schallereignis speichern. Wenn ein Ereignis auftritt, wird eine .wav-Datei erstellt.
  • Seite 105 Internet via WiFI oder Ethernet hat. Schritt 1 Software G4 LD Utility starten. Schritt 2 Gerät mittels USB oder TCP/IP verbinden. Siehe hierzu “Anschluss des SoundAdvisor an das G4” auf Seite i-3. Schritt 3 Zur Setupverwaltung wechseln, dann die Geräteeigenschaften öffnen. Schritt 4 Die Pfeiltasten oder das Menü...
  • Seite 106 Schritt 5 Auswahl Auto Push zur Cloud um die Funktion zu Aktivieren. Schritt 6 Den entsprechenden Service wählen: SFTP oder Dropbox. Schritt 7 Dropbox: Den entsprechenden Dateipfad wählen, jedoch keine Sonderzeichen nutzen. SFTP: Die Host-IP und den Port eingeben. Falls kein Port gewählt wird, ist dies Port 22.

  • Seite 107: Sonstiges

    9.13 Sonstige 9.13.1 Logischer E/A ABBILDUNG 9-17 Logischer Ein-/Ausgang Logischer Eingang Das CBL170 E/A- Wenn die logische Eingangsleitung ein Signal von einem externen Gerät HINWEIS Schnittstellenkabel kann empfängt, kann das über einen externen Auslöser einen der folgenden verwendet werden Vorgänge auslösen: elektrische Verbindungen zu Start/Stopp externen...

  • Seite 108: Heizvorrichtung

    eines Ereignisses aktiviert. Zeitverlauf (831C-LOG) installiert und für die betreffende Messung aktiviert sein. Wird ein Marker ausgelöst, so wird der Ausgang für die im Marker Setup vorgegebene Aufnahmezeit aktiviert. Dafür muss Ihrem Messgerät Option 9.13.2 Heizvorrichtung Wird eine Heizvorrichtung im Bereich des Vorverstärkers erkannt, wird ein Drop-Down-Menü...

  • Seite 109: Modul 10

    • Firmware-Version • angeschlossenes Vorverstärkermodell • Standards • ANSI Sie können weiter HINWEIS • Optionen für den • installierte Optionen SoundAdvisor hinzu kaufen. Siehe „Larson Davis kontaktieren“ auf Seite i-2. ABBILDUNG 10-1 Werkzeugmenü ABBILDUNG 10-2 Informationen SoundAdvisor Modell 831C 10-1...

  • Seite 110: Modul 11 Sperre

    Modul 11 Sperren 11.1 Übersicht ....................... 11-1 11.2 Messgerät sperren ....................11-1 11.3 Sperrmodi ......................11-2 11.4 Kalibrierung im Sperrmodus ................. 11-3 11.5 Beschränkungen ....................11-4 11.6 Entsperren ......................11-4 11.1 Übersicht m unautorisierte Verwendung und Manipulationen an Messungen und Daten zu verhindern, können Sie den SoundAdvisor sperren.

  • Seite 111: Sperrmodi

    Schritt 2: Wählen Sie Sperrmodus. Bewahren Sie Ihren HINWEIS Code zum Entsperren an einem sicheren Ort auf, damit Schritt 3: Geben Sie einen eindeutigen Code mit ein bis vier Sie ihn bei Bedarf zur Ziffern ein. Die erste Ziffer sollte nicht Null sein, da Verfügung haben.

  • Seite 112: Kalibrierung Im Sperrmodus

    ABBILDUNG 11-3 Sperre mit automatischer/manueller Speicherung Vollständig vollständig gesperrter Bildschirm zeigt gesperrt Vorhängeschlosssymbol. In diesem Sperrmodus können Messungen ausgeführt, nicht aber ausgesetzt, angehalten oder zurückgesetzt werden. Sie können auch während eines Messvorgangs vollständig sperren. Haben Sie in Ihrer aktuellen Setup-Datei automatische Speicherung festgelegt, so wird diese wie im Setup angegeben durchgeführt.

  • Seite 113: Entsperren

    Betätigen Sie die Funktionstaste in der Mitte, um zur Kalibrieranzeige zu gelangen. Informationen zur Kalibrierung finden Sie unter „Kalibrierung“ auf Seite 5-1. 11.5 Beschränkungen Tabelle 11.1 Funktionen während Sperren Sperrmodus Ausführen Pause Stopp Reset Kalibrierung Sperre mit automatischer Nein Ja (wenn beendet) Speicherung Sperre mit manueller Nein...
  • Seite 114 Schritt 3: Wählen Sie Sperren/Entsperren. Schritt 4: Ändern Sie den Sperrmodus auf Entsperren. Oder geben Sie den angezeigten Code Dialog Entsperrcode am Messgerät ein. Schritt 5: Wählen Sie Hochladen. ABBILDUNG 11-6 Sperren/Entsperren der G4 LD Utility SoundAdvisor Modell 831C Entsperren 11-5...

  • Seite 115: Modul 12

    Modul 12 Systemdienstprogramme ie Systemdienstprogramme reparieren alle Probleme mit dem Dateisystem (oder stellen dieses wieder her). Die Funktionen sind ähnlich wie die zur Verwaltung einer Festplatte. ABBILDUNG 12-1 Systemdienstprogramme Bei Formatierung gehen WARNUNG die Daten verloren. Sichern Sie alle benötigten Dateien auf einem anderen Gerät.

  • Seite 116: Modul 13

    Modul 13 Kommunikation + WLAN 13.1 Kommunikation ..................... 13-1 13.1.1 Netzwerk ....................13-1 13.2 Ethernet-Anschluss ....................13-2 13.3 WLAN ........................13-2 13.3.1 Verbinden mit dem WLAN-Netzwerk ............13-3 13.3.2 Zugriffspunkt .................... 13-4 13.1 Kommunikation ommunikationsdaten wie das Netzwerk-Kennwort, die IP-Adresse und die MAC-Adresse, können Sie auf zweierlei Weise auffinden: über ...

  • Seite 117: Ethernet-Anschluss

    13.2 Ethernet-Anschluss Um den SoundAdvisor an einen Ethernet-Anschluss anzuschließen, gehen Sie wie folgt vor: Ethernet- Schritt 1: Stellen Sie sicher, dass Sie die folgende Ausrüstung haben: HINWEIS Verbindungen verbrauchen • SoundAdvisor Modell 831C viel Strom. Es wird empfohlen, bei Nutzung einer •...

  • Seite 118: Verbinden Mit Dem Wlan-Netzwerk

    Ist das Messgerät als Zugriffspunkt (Access-Point) eingestellt, damit andere Geräte eine Verbindung zu dessen Signalen herstellen können, wird das Zugriffspunkt-Symbol angezeigt. ABBILDUNG 13-5 Symbol für SoundAdvisor-Zugriffspunkt 13.3.1 Verbinden mit dem WLAN-Netzwerk Auf die WLAN-Seite kann über Werkzeuge  WLAN-Setup zugegriffen werden.

  • Seite 119: Zugriffspunkt (Access-Point)

    ABBILDUNG 13-7 Werden keine verfügbaren WLAN-Einrichtung Netzwerke angezeigt, Die Anzeige für die klicken Sie auf Signalstärke und „Aktualisieren“. das Symbol für sichere Netzwerke (wird ein Schloss im Status angezeigt, ist ein Kennwort erforderlich). Es gibt drei Optionen in diesem Menü: Liste aktualisieren Zugriffspunkt festlegen Netzwerk...

  • Seite 120: Modul 14

    Laden von Daten auf Ihren PC. zu diesem Vorgang finden Sie im Abschnitt „Download G4 Sehen Sie auf der Larson Davis-Website nach, ob Sie die neueste LD Utility“ auf Seite i-3. Version verwenden. Falls nicht, laden Sie die aktuelle Version von der Website.
  • Seite 121 Schritt 1: Schalten Sie den SoundAdvisor ein. Der SoundAdvisor HINWEIS kann über USB oder TCP/IP- Adresse verbunden werden, Schritt 2: Verbinden Sie das Messgerät mittels USB-Kabel wenn das Messgerät mit dem CBL138 (das zum Netzteil PSA029 gehört) mit dem PC Internet verbunden ist.

  • Seite 122: Optionen Aktualisieren

    G4-Verbindungstaste 14.3 Optionen aktualisieren 14.3.1 Optionsaktualisierungsdatei speichern Sie erhalten Ihre .opt-Datei von Larson Davis per E-Mail. Speichern Sie diese Datei auf Ihrem PC auf dem Desktop (oder an einem anderen Ort, den Sie sich notieren). 14.3.2 Mit optionaler Firmware aktualisieren...

  • Seite 123: Firmware-Optionen Ein-/Ausschalten

    Schritt 1: Befolgen Sie die Schritte 1 – 6 von „SoundAdvisor- Firmware aktualisieren“ auf Seite 14-1. Schritt 2: Aktivieren Sie den Auswahlknopf für Optionen. Schritt 3: Wählen Sie Optionsdatei wählen. Gehen Sie zur der auf Ihrem PC gespeicherten .opt-Datei. Wählen und öffnen Sie die Datei.
  • Seite 124 ABBILDUNG 14-7 Benutzerdefinierte Optionen aktiviert Wenn Sie bei nicht Schritt 3 : Aktivieren Sie die Optionen, die im Messgerät verfügbar HINWEIS gespeicherten Daten oder sein sollen. Deaktivieren Sie alle Optionen, die laufender Messung ausgeblendet sein sollen. Änderungen an den Einstellungen vornehmen, werden Sie darauf hingewiesen, dass für das Vornehmen von Änderungen...

  • Seite 125: Modul 15

    Modul 15 Messverlauf 15.1 Übersicht ....................... 15-1 15.2 Messverlauf einschalten ..................15-1 15.3 Messung einrichten ....................15-1 15.3.1 Setup-Datei für Messverlauf erstellen ............. 15-1 15.4 Messungen vornehmen ..................15-4 15.5 Messdaten ansehen ..................... 15-5 15.5.1 Aktuelle Datenanzeige ................15-5 15.5.2 Datenanzeige des Messverlaufs ............. 15-5 15.6 Messverlauf speichern ..................

  • Seite 126: Betriebsmodus Festlegen

    ABBILDUNG 15-1 Setup-Datei speichern unter Schritt 2: Geben Sie der Datei einen eindeutigen Namen. In diesem Beispiel ist der Name der Setup-Datei „mHistoryEx“. Speichern Sie. ABBILDUNG 15-2 Dateibenennung Betriebsmodus Schritt 3: Betätigen Sie die Funktionstaste rechts oben, um zu festlegen Steuerung zu gelangen.
  • Seite 127 ABBILDUNG 15-3 Durchgehender Modus • Intervallgröße • Sie gibt die Dauer des Messintervalls an. Der kürzeste zulässige Wert beträgt eine Minute. Wird null eingegeben, springt der Wert standardmäßig auf eine Minute. • Synchronisieren der Intervallgröße • Diese Funktion sorgt dafür, dass alle auf die erste Messung folgenden Aufzeichnungen zu einer Tageszeit beginnen, die ein Vielfaches der ausgewählten Messzeit ist.

  • Seite 128: Messungen Vornehmen

    Der Messzähler kann HINWEIS nur bei Werten über 00:01:00 verwendet werden. ABBILDUNG 15-4 Modus „Durch Timer beendet" In diesem Beispiel ist die Zeit 00:05:00 und der Messzähler beträgt 5. Das bedeutet, dass die Messung fünf Mal 5 Minuten lang ausgeführt und jedes Mal eine neue Aufzeichnung erstellt wird.

  • Seite 129: Messdaten Ansehen

    15.5 Messdaten ansehen 15.5.1 Aktuelle Datenanzeige Während die erste Messung ausgeführt wird, werden die Daten im Tab „Aktuell“ angezeigt. Ist die Messung abgeschlossen, werden die entsprechenden Daten im Tab „Messung“ angezeigt. Der Tab „Aktuell“ wird zurückgesetzt und beginnt, die Daten der nächsten ausgeführten Messung anzuzeigen.

  • Seite 130: Anzeigen Ohne Spektren

    ABBILDUNG 15-6 Messverlauf Ausgewählte Aufzeichnungsnummer / Diagramm der Leq- Anzahl der Messungen Werte für jede Aufzeichnung, nach Zeit geordnet Leq- Höchstwerte Messdauer Messung (Cursor- Position) Datum und Uhrzeit des Messbeginns Angezeigte Aufzeichnung ändern Wenn Sie nach oben oder unten durch die Seiten navigieren, werden die Nummer der ausgewählten Aufzeichnung, für welche die Daten angezeigt werden, rechts oben neben dem Messungsnamen angegeben.

  • Seite 131: Modul 16 Zeitverlauf

    Modul 16 Zeitverlauf 16.1 Übersicht ....................... 16-1 16.2 Protokollierte Messgrößen ..................16-1 16.3 Zeitverlauf einschalten ..................16-3 16.4 Messung einrichten ....................16-3 16.4.1 Setup-Datei für Zeitverlauf erstellen ............16-3 16.5 Zeitverlaufsmessungen vornehmen ..............16-5 16.6 Marker ........................16-5 16.7 Zeitverlaufsdaten ansehen ................... 16-6 16.7.1 Datenanzeige des Zeitverlaufs ..............

  • Seite 132: Protokollierte Messgrößen

    Tabelle 16.1 Für den Zeitverlauf verfügbare Messgrößen Zeitintervall 2,5; 5; 10 ms 20 + 50 ms 100 + 200 ms 500 ms, 1 s, 2 s 5 Sek. - 24 Std. Zeitverlauf     ωeq    ...

  • Seite 133: Zeitverlauf Einschalten

    16.3 Zeitverlauf einschalten Um sicherzugehen, dass die Option Zeitverlauf erfolgreich aktiviert wurde und eingeblendet wird, lesen Sie „Firmware-Optionen ein- /ausschalten“ auf Seite 14-4. 16.4 Messungen einrichten Messparameter können zwar direkt im Aktiv-Setup angezeigt werden, es hat sich jedoch bewährt, für jede durchgeführte spezielle Messung zuerst eine benutzerdefinierte Setup-Datei zu erstellen.
  • Seite 134 ABBILDUNG 16-2 Dateibenennung Zeitverlauf-Optionen festlegen Schritt 3: Betätigen Sie die Funktionstaste rechts oben, um zu Zeitverlauf zu gelangen. Dabei muss Ihr Setup Lesen Sie TIPP hervorgehoben sein. Setzen Sie ein Häkchen bei „Messeinstellungen“ auf Seite Zeitverlauf aktivieren. 6-1 und geben Sie auf allen Setup-Seiten alle Parameter an, die Schritt 4: Geben Sie den gewünschten Zeitraum ein.

  • Seite 135: Zeitverlaufsmessungen Vornehmen

    16.5 Zeitverlaufsmessungen vornehmen die Taste 9 Betätigen Sie, die Messung zu starten, (START/PAUSE) am Messgerät. Einen Überblick über das Durchführen einfacher Messungen finden Sie unter „Messungen vornehmen“ auf Seite 7-1. 16.6 Marker Durch Marker kann Zur SoundAdvisor-Option „Zeitverlauf“ gehören auch Marker. Mit HINWEIS auch eine Schallaufzeichnung Markern können Sie einen Schalltyp markieren.

  • Seite 136: Zeitverlaufsdaten Ansehen

    ABBILDUNG 16-5 Menü Schalltyp markieren Schritt 8: Über den Tab „Zeitverlauf“ wird ein Untermenü gelegt. Sie können einen beliebigen Marker auswählen, um diesen Schalltyp zu markieren, und ihn wieder deaktivieren, wenn Sie die Markierung beenden wollen. ABBILDUNG 16-6 Schalltyp markieren Wenn Sie „Motorrad“...

  • Seite 137: Aufzeichnungsnummer Suchen

    ABBILDUNG 16-7 Zeitverlauf Die blaue Linie gibt für das Zeitintervall an. Die grünen Markierungen entsprechen den metrischen Daten, in diesem Beispiel L APeak Mit der Taste können Sie zwischen Aufzeichnung und der Anzeige metrischer Daten umschalten. Aufzeichnungsnummer suchen Zum schnellen Wechseln der Aufzeichnungsnummer verwenden Sie, statt mit dem Cursor die Aufzeichnungen durchzugehen, besser die Funktion Suchen.

  • Seite 138: Zeitverlauf Speichern

    Zeitverlauf-Anzeigen der Oktavspektren Wenn Sie OBA-Messgrößen angegeben haben, lassen sich mehrere Seiten im Tab Zeitverlauf anzeigen. ABBILDUNG 16-10 Zeitverlauf 1/1- Oktave Das hervorgehobene Band ist der Sie können mithilfe der durchschnittliche Taste mit dem Cursor ωeq -Schallpegel für zu einer anderen die Dauer der Frequenz oder Messung bei dieser...

  • Seite 139: Modul 17 Ereignisverlauf

    Modul 17 Ereignisverlauf 17.1 Übersicht ....................... 17-1 17.1.1 Pegelbasierte Ereignisse ................. 17-1 17.2 Ereignisverlauf einschalten ................... 17-1 17.3 Messung einrichten ....................17-2 17.3.1 Setup-Datei für den Ereignisverlauf erstellen .......... 17-2 17.4 Ereignisverlaufsmessungen vornehmen .............. 17-5 17.5 Ereignisverlaufsdaten ansehen ................17-5 17.5.1 Überschreitungssymbol ................

  • Seite 140: Messungen Einrichten

    17.3 Messungen einrichten Messparameter können zwar direkt im Aktiv-Setup angezeigt werden, es hat sich jedoch bewährt, für jede durchgeführte spezielle Messung zuerst eine benutzerdefinierte Setup-Datei zu erstellen. Wenn Sie das Setup erstellt haben, können Sie es aktivieren. Dieser Vorgang wird im nächsten Abschnitt erläutert.

  • Seite 141: Optionen Für Den Ereignisverlauf Festlegen

    Auslöseoptionen Schritt 3: Betätigen Sie die Funktionstaste rechts oben, um zu festlegen Auslöser zu gelangen. Dabei muss Ihr Setup Lesen Sie „Mess- TIPP hervorgehoben sein. Sie können die Standardwerte der einstellungen“ auf Seite 6-1 und Auslöser beibehalten oder je nach Messung neue Werte geben Sie auf den Setup-Seiten angeben.
  • Seite 142 Schritt Geben Auslösemethode ein. Siehe „Auslösemethode“ auf Seite 17-7. E-Mail- Schritt 7: Geben Sie an, ob Sie per E-Mail oder SMS benachrichtigt Benachrichtigung werden möchten, wenn SPL 2 oder PEAK 3 ausgelöst wurde. Diese Funktion kann E-Mails und SMS mit Audiodateien (komprimiertes .ogg, nur per E-Mail) auch über eine Netzwerkverbindung in Echtzeit versenden Information zum Einstellen der E-Mail-Empfänger finden...

  • Seite 143: Ereignisverlaufsmessungen Vornehmen

    17.4 Ereignisverlaufsmessungen vornehmen Betätigen Sie die Taste 9 (START/PAUSE) am Messgerät, um die Messung zu starten. Einen Überblick über das Durchführen einfacher Messungen finden Sie unter „Messungen vornehmen“ auf Seite 7-1. 17.5 Ereignisverlaufsdaten ansehen Einzelwert-Messgrößen Wenn das erste Zeitintervall verstrichen ist, werden die Daten im Tab „Ereignisverlauf“...

  • Seite 144: Überschreitungssymbol

    17.5.1 Überschreitungssymbol ABBILDUNG 17-6 Überschreitungssymbol Fortfahren? Bereit Auslöser Zutreffend Der Schallpegel liegt Alle Vorlauf- Samples wurden Schallpegel Schallpegel hat unter dem Auslösepegel und befindet sich in der aufgezeichnet, es überschreitet wird auf ein Auslösepegel Fortsetzungsdauer, bis Ereignis gewartet. für die sich entscheidet, ob das Auslösepegel.

  • Seite 145: Ereignisverlauf Speichern

    Wenn Sie die Oktavansicht ändern möchten, verwenden Sie die Taste 5, um mit dem Cursor von Aufzeichnungsnummer zu Frequenz zu springen, und die Tasten 4 und 6, um die Hervorhebung nach links bzw. nach rechts verschieben und die Pegel anderer Frequenzbänder anzuzeigen. 17.6 Ereignisverlauf speichern Die Daten des Ereignisverlaufs, die während und nach Abschluss einer Messung angezeigt werden, sind noch nicht gespeichert.

  • Seite 146: Dynamisches Auslösen

    ABBILDUNG 17-9 Ereignisverlauf mit Pegelauslösung, Ereignisse Der Balken stellt die Ereignisse (Überschreitungen) dar, die während der Messung aufgezeichnet wurden. Es gibt rund 150 mit einer Dauer von mindestens 3 Sekunden. 0:00:00 1:56:39 3:53:19 5:49:59 7:46:39 9:48:18 11:44:58 13:41:38 15:38:18 17:34:58 19:31:38 21:28:18 23:24:58...
  • Seite 147 ABBILDUNG 17-11 Ereignisverlauf mit dynamischer Auslösung, Ereignisse Bei dynamischer Auslösung treten nur Der Balken stellt die Ereignisse dann Überschreitungen auf, wenn der (Überschreitungen) dar, die während der Pegel den Hintergrundpegel plus den Messung aufgezeichnet wurden. Es gibt Offset überschreitet. Der Offset beträgt rund 11 mit einer Dauer von mindestens 3 hier 20 dB.

  • Seite 148: Übersicht

    Modul 18 Audioaufzeichnung 18.1 Übersicht ....................... 18-1 18.2 Audioaufzeichnungsoptionen................18-1 18.3 Setup-Datei erstellen .................... 18-1 18.4 Audioaufzeichnungshandbuch ................18-2 18.5 Audioaufzeichnung mittels Marker................ 18-3 18.6 Ereignisaufzeichnung ................... 18-4 18.6.1 Messverlauf und Schallaufzeichnung ............18-6 18.7 Wiedergabe einer Schallaufzeichnung ..............18-7 18.7.1 USB-Kopfhörer/Lautsprecher ..............

  • Seite 149: Manuelle Audioaufzeichnung

    ABBILDUNG 18-1 Setup-Datei speichern unter Schritt 2: Geben Sie der Datei einen eindeutigen Namen. In diesem Beispiel ist der Name der Setup-Datei „soundEx“. OK ABBILDUNG 18-2 Dateibenennung 18.4 Manuelle Audioaufzeichnung Sie können während einer Messung manuell jeden Schall aufzeichnen, den HINWEIS Audioaufzeichnung wird auch das Messgerät gerade misst.

  • Seite 150: Audioaufzeichnung Mittels Marker

    Schritt 3: Mit diesem Menü können Sie Marker einem Schall zuordnen, es dient jedoch auch der manuellen Aufzeichnung. Starten Sie die Schallaufzeichnung mit der linken Funktionstaste. Schritt 4: Zum Beenden der Aufzeichnung wählen Sie Beenden, Schließen oder beenden Sie die Messung. 18.5 Audioaufzeichnung mittels Marker Mit Markern können Sie können zur Identifizierung der Quelle oder andere Charakteristika...

  • Seite 151: Ereignisaufzeichnung

    Schritt 7: Gehen Sie zu Live (Profil) oder Zeitverlauf und dann  zu Menü Geräuschart. ABBILDUNG 18-5 Schalltyp markieren Schritt 8: Im unteren Bereich des Bildschirms wird eine Liste aller Marker eingeblendet. Wird ein Marker ausgewählt, beginnt Aufzeichnung. anschließend vorliegende Aufzeichnung trägt die Kennzeichnung LKW.
  • Seite 152 Schritt 3: Aktivieren Sie Ereignisverlauf. Schritt 4: Gehen Sie zu Schall. Aktivieren Sie Schallereignis speichern. ABBILDUNG 18-8 Schallereignis Der Auslöser- Vorlauf ist der Schall vor der Momentaufnahmezeit Auslösung ist die für die durch Aufnahme nach einer Überschreitung, Überschreitung den Sie eingestellte Zeit.

  • Seite 153: Messverlauf Und Audioaufzeichnung

    Informationen zu den zulässigen Höchstwerten für die Mindestdauer (Ereignisverlauf) und den Vorlauf (Schall) finden Sie in der folgenden Tabelle. Die Samplerate 51,2 HINWEIS Tabelle 18.1 Beschränkungen der ksps hat nur eine Funktion: Audioaufzeichnung Bei Verwendung mit Zeitverlauf-Aufzeichnungen werden Schallaufzeichnung Mindestdauer und Zeitverlauf-Aufzeichnung Sample synchronisiert.

  • Seite 154: Wiedergabe Einer Schallaufzeichnung

    ABBILDUNG 18-11 Messschall Ist Komprimierung eingestellt, werden die Schallaufzeichnungen als Momentaufnahmezeit komprimierte .ogg-Dateien (<9999 s) gibt in gespeichert. Dadurch Sekunden an, über beansprucht die welchen Zeitraum die Schallaufzeichnung Messung, weniger Speicherplatz. aufgezeichnet werden soll. Sie können für die Schritt 6: Speichern.

  • Seite 155: Audioaufzeichnungen Speichern

    ABBILDUNG 18-12 Wiedergabe aus Dokumentation 18.8 Audioaufzeichnungen speichern Sie können die Aufzeichnungen abspielen bis Sie die Datendatei speichern. Um die Datendateien anzuhören, können Sie diese mithilfe Utility runterladen. können gespeicherte Audioaufzeichnungen auch im Datendatei-Manager abhören. ABBILDUNG 18-13 Gespeicherte Datendateien Sobald Sie die Datendatei runtergeladen haben, finden Sie Ihre Audioaufzeichnung im Session-Protokoll, im Messverlauf und im Ereignisverlauf-Tab (je nach Setup).
  • Seite 156 Die Größe der .wav- HINWEIS Dateien in Tabelle 18.2 sind Tabelle 18.2 Dateigrößen für 60 s-Audioaufzeichnungen genau (auf 50 KB gerundet), die Angaben zu den .ogg- Samplerate .wav .ogg Dateigrößen sind ungefähr, denn sie sind von der 8 ksps 0,95 MB 200 KB jeweiligen Audioaufzeichnung 16 ksps...

  • Seite 157: Übersicht

    Anhang A Technische Spezifikationen Übersicht ..........................A-1 SoundAdvisor Modell 831C Instrumentenplattform ..............A-1 SoundAdvisor Modell 831C Grundlegende Software ............... A-4 SoundAdvisor Modell 831C Oktavband-Analyse – Option 831C-OB3 ........A-7 SoundAdvisor Modell 831C Ereignisprotokoll – Option 831C-ELA .......... A-13 SoundAdvisor Modell 831C Zeitverlauf – Option 831C-LOG ........... A-14 Frequenzgang ...........................

  • Seite 158: Spm-Leistung

    • TFT-Vollfarb-LCD, 240 x 320 Punktmatrix Polarisationsspannung des Mikrofons: 0 V (es ist • Weiße Hintergrundbeleuchtung mit keine Polarisation vorgesehen, nutzen regelbarer Helligkeit und Einschaltdauer vorpolarisierte Mikrofone) • Touchscreen für einfache Datennavigation und Steuerung der Messvorgänge SPM-Leistung • Mehrere Farbschemata für verschiedene Lichtverhältnisse PRM831 mit Aktualisierungsrate der Anzeige: ≤...

  • Seite 159: Ac-Leistung

    Teilenummer DVX013 digitale E/A und verbessert die 831-INT-Funktionen. Gegenstecker: Hirose ST40X-18S oder ST60X- 18S • WLAN-Funkadapter, Edimax EW- 7811Un Logischer Ausgang: Angesteuerter Ausgang 0 bis oder D-Link DWA-121, Teilenummer DVX014 +3 V durch 1 kΩ, Einstellung bestimmt Funktion Logischer Eingang: Eingang akzeptiert 0 bis +3,3 •...
  • Seite 160 Versorgungsstrombedarf: Mind. 1,0 A Energieverbrauch: < 5,5 W (kein USB-Host- Beschreibung Signaltyp Gerät, keine Aufladung, Hintergrundbeleuchtung aus) +2,7 V für logische Eingänge Ausgang, +2,7 V bei 220 Ω < 5,4 W (WLAN) < 5,5 W (USB-Speicher) WindSpeedIn, Pulseingang für Eingang, +5 Vpp max. <...
  • Seite 161 • 224 x 71 x 41 mm Instrument ohne erneut, ob ein Bootup möglich ist. In Tabelle A 3 sind Details darüber Zubehör Gewicht: • 531,6 g einschließlich Batterien, Vorverstärker und Mikrofon • 489,2 g einschließlich Batterien Span Spann nungs ungsqu Parameter Icon...
  • Seite 162 A.3 SoundAdvisor Modell 831C Basis-Software Erfüllte Standards Korrekturfilter Schallpegel-Standards: • IEC 61672-1:2013 Klasse 1, Gruppe X • Frequenzgang-Korrekturfilter sind für • IEC 60651 Ed 1.2 (2001) und Ergänzung 1 Schallfeld-/Mikrofontypen (1993-02) und Ergänzung 2 (2000-10) Typ schützendes Zubehör erhältlich 1, Gruppe X •...

  • Seite 163: Messgrößenübersicht

    Messsystem Messgrößenübersicht Integrationsmethode: Eine Voreinstellung von RMS und Peak-Werten • Es kann eine lineare oder eine exponentielle sowie der Zeiteinstellung auf der Anzeige ist Integrationsmethode für den äquivalenten Pegel möglich, alle Pegel jedoch sind in der Any Level- gewählt werden. Anzeige verfügbar.

  • Seite 164: Impulsivität

    Mathematische Substraktion von C und A mit Die Überschreitungswerte - Überschreitungspegel bewerteten äquivalenten Pegeln (L1, L2, P1, P2 und P3) sind in dB von 0,0 bis 200,0 wählbar - zählen jedes Mal, wenn der Pegel den Schwellenwert übersteigt und messen wie lange er Linear Exponentiell Einheit...

  • Seite 165: Soundadvisor Modell 831C Oktavband-Analyse - Option 831C-Ob3

    A.4 SoundAdvisor Modell 831C Oktavband-Analyse – Option 831C-OB3 Erfüllte Standards Oktav-Mittenfrequenz Standards für Oktavfilter: IEC 61260-1:2014/Teil 8 Hz bis 16 kHz 1, 1/1 und 1/3-Oktavbänder, Klasse 1, Gruppe X, alle Filter Terz-Mittenfrequenz ANSI/ASA S1.11-2014/Teil 1, 1/1 und 1/3- 6,3 Hz bis 20 kHz Oktavbänder, Klasse 1, Gruppe X, alle Filter Messbereich Bandbreite...

  • Seite 166: Linearität Des Filters

    Linearität des Filters Tabelle A.3 Tabelle A.3 Oktavbandanalyse Oktav-Linearitätsbereich Nennfrequenz Nennfrequenz (Hz) Hoher OBA-Bereich Normaler OBA-Bereich (Hz) Hoher OBA-Bereich Normaler OBA-Bereich 0 dB +20 dB 0 dB +0 dB +20 dB +20 dB +0 dB Verstärkung Verstärkun Verstärkung Verstärkung Verstärkung Verstärkung Verstärkung Verstärkun...
  • Seite 167 Tabelle A.4 Oktavbandanalyse Terz-Linearitätsbereich ≥ 107 ≥ 90 ≥ 81 ≥ 62 ≥ 99 ≥ 97 ≥ 104 ≥ 86 34 bis 140 31 bis 120 29 bis 110 28 bis 90 41 bis 140 24 bis 120 6 bis 110 4 bis 90 ≥...
  • Seite 168 ABBILDUNG A-2 Eigenrauschpegel für Oktavfilter mit PRM831 PRM831 1/1-OBA- 50,0 40,0 30,0 20,0 Hoch +0 dB Hoch +20 dB 10,0 Normal +0 dB Normal +20dB -10,0 -20,0 -30,0 1.00 10.000 ABBILDUNG A-3 Eigenrauschpegel für Oktavfilter mit direkter Einspeisung Direkt 1/1-OBA- 50,0 40,0 30,0...
  • Seite 169 ABBILDUNG A-4 Eigenrauschpegel für Terzfilter mit PRM831 PRM831 1/3-OBA- 50,0 40,0 30,0 20,0 Hoch +0 dB Hoch +20 dB 10,0 Normal +0 dB Normal +20dB -10,0 -20,0 -30,0 1.00 10.000 ABBILDUNG A-5 Eigenrauschpegel für Terzfilter mit direkter Einspeisung Direkt 1/3-OBA- 50,0 40,0 30,0...
  • Seite 170 OBA-Messsystem Gesamt-OBA-Pegelspektrum ωmax(f) ωƬmax(f) Max. Integrationsmethode: Richtet sich nach der SPM- Einstellung. Gesamt-OBA-Pegelspektrum ωmin(f) ωƬmin(f) Min. Frequenzbewertungen: Von der SPM-Einstellung Perzentilpegel im Spektrum, nutzt den gleichen n1- unabhängige Frequenzbewertung (A, C oder Z), /n6-Anteil wie am SPM eingestellt, 0,01 bis 99,99 % angezeigt durch ω...

  • Seite 171: Soundadvisor Modell 831C Ereignisprotokoll - Option 831C-Ela

    A.5 SoundAdvisor Modell 831C Ereignisprotokoll – Option 831C-ELA Grenzpegel: Wählbar zwischen 0 und 200 dB für SPL (L ) oder Peak (Lρ ωƬ peak Messverlauf Offset der dynamischen Auslösung: Wählbar zwischen 3 und 99,9 dB für den SPL (L ) oberhalb ωƬ...

  • Seite 172: Soundadvisor Modell 831C Zeitverlauf - Option 831C-Log

    A.6 SoundAdvisor Modell 831C Zeitverlauf – Option 831C- • ASmin AFmin AImin CSmin CFmin Zeitverlauf-Messsystem CImin ZSmin ZFmin ZImin • Der Zeitverlauf kann eine Vielzahl an akustischen AIeq aeq, AFTtm5 nicht-akustischen Messgrößen innerhalb Mit 831-IH-Option: L twa1 twa2 gleicher Zeitintervalle protokollieren. Zeitraum: 2.5 ms, 5 ms, 10 ms, 20 ms, 50 ms, 100 Nicht-akustische Messungen ms, 200 ms, 500 ms, 1 s, 2...

  • Seite 173: Frequenzgang

    A.7 Frequenzgang Die nachstehenden Daten wurden mit einem Larson Beginn bei 0 ° mit Drehung zu 250 ° Die Frequenz Davis Schallpegelmesser Modell 831 und eine, wurde in Hertz gemessen und reichte von ~200 Hz bis PRM831 Vorverstärker jeweils zu 20 kHz. ansteigenden Graden erfasst.
  • Seite 174 ABBILDUNG A-6 Modell 831C mit einem 377B02-Mikrofon Mikrofon bei n ° 20° 60° 100° 140° 180° Frequenz (Hz) ABBILDUNG A-7 Modell 831C mit einem 377B02-Mikrofon Mikrofon bei n° 40° 80° 120° 160° Frequenz (Hz) SoundAdvisor Modell 831C A-18...
  • Seite 175 ABBILDUNG A-8 Modell 831C mit einem 377B02-Mikrofon Mikrofon bei n° 10° 50° 90° 130° 170° Frequenz (Hz) SoundAdvisor Modell 831C A-19...
  • Seite 176 ABBILDUNG A-9 Modell 831C mit einem 377B02-Mikrofon Mikrofon bei n ° 0 ° 30 ° 70 ° 110 ° 150 ° Frequenz (Hz) ABBILDUNG A-10 Richtungsabhängige Merkmale ° 350 ° 10 ° 340 ° 20 ° 330 ° 30 ° 320 °...
  • Seite 177 ABBILDUNG A-11 Modell 831C mit einem 377B02-Mikrofon Frequenz (Hz) 281,84 354,81 446,68 562,34 707,95 891,25 1.122,02 1.412,54 1.778,28 2.238,72 2.818,38 3.548,13 4.466,84 5.623,41 7.079,46 8.912,51 11.220,18 210 ° 200 ° ° 190 ° 170 ° ABBILDUNG A-12 Modell 831C mit einem 377B02-Mikrofon Frequenz (Hz) 266,07...
  • Seite 178 ABBILDUNG A-13 Modell 831C mit einem 377B02-Mikrofon Frequenz (Hz) 298,54 375,84 473,15 595,66 749,89 944,06 1188,5 1.496,24 1883,65 2.371,37 2985,38 3.758,37 4.731,51 5956,62 7498,94 9.440,61 11.885,02 210 ° 200 ° ° 190 ° 170 ° ABBILDUNG A-14 Modell 831C mit einem 377B02-Mikrofon Frequenz (Hz) 251,19...

  • Seite 179: Senkrechte Zur Bildschirmebene

    A.7.2 Senkrecht zur Bildschirmebene ABBILDUNG A-15 Modell 831C mit einem 377B02-Mikrofon M. bei n ° 20 ° 340 ° 60 ° 300 ° 100 ° 260 ° 140 ° 220 ° 180 ° Frequenz (Hz) SoundAdvisor Modell 831C A-23...
  • Seite 180 ABBILDUNG A-16 Modell 831C mit einem 377B02-Mikrofon M. bei n ° 40 ° 320 ° 80 ° 280 ° 120 ° 240 ° 160 ° 200 ° Frequenz (Hz) ABBILDUNG A-17 Modell 831C mit einem 377B02-Mikrofon M. bei n ° 0 °...
  • Seite 181 ABBILDUNG A-18 Modell 831C mit einem 377B02-Mikrofon M. bei n ° 10 ° 350 ° 50 ° 310 ° 90 ° 270 ° 130 ° 230 ° 170 ° 190 ° Frequenz (Hz) ABBILDUNG A-19 Modell 831C mit einem 377B02-Mikrofon 350 °...
  • Seite 182 ABBILDUNG A-20 Modell 831C mit einem 377B02-Mikrofon Frequenz (Hz) 1.122 1.413 1.778 2.239 2.818 3.548 4.467 5.623 7.079 8.913 11.220 210 ° 200 ° ° 190 ° 170 ° ABBILDUNG A-21 Modell 831C mit einem 377B02-Mikrofon Frequenz (Hz) 1.189 1.496 1.884 2.371 2.985...
  • Seite 183 ABBILDUNG A-22 Modell 831C mit einem 377B02-Mikrofon Frequenz (Hz) 1.000 1.259 1.585 1.995 2.512 3.162 3.981 5.012 6.310 7.943 210 ° 10.000 ° 190 ° ° A.7.3 Diffusfeld: Auf 251,19 Hz bei 0 Grad normalisiert ABBILDUNG A-23 Diffusfeld Diffusfeld Frequenz (Hz) SoundAdvisor Modell 831C A-27...

  • Seite 184: Übersicht

    Anhang B IEC61672-1-Messungen B.1 Übersicht Dieser Anhang bietet Informationen zum Einsatz der SPM-Funktionen des Schallpegelmessers SoundAdvisor Modell 831C von Larson Davis gemäß des IEC61672-1 Version 2.0 2013-09. B.2 Abschnitt 9.3 a) Referenz-Schalldruckpegel Der Referenz-Schalldruckpegel ist 114 dB bezogen auf 20 µPa.
  • Seite 185 Tabelle B.1 831C mit PRM831 und 377B02-Mikrofon durchschnittliche Frequenzgänge und vom Standard IEC 61672-1 geforderte Korrekturen 1.258,93 -0,39 0,39 0,31 -0,08 0,08 0,25 1.333,52 -0,29 0,29 0,21 -0,08 0,08 0,25 1.412,54 -0,27 0,27 0,20 -0,07 0,07 0,25 1.496,24 -0,13 0,13 0,07 -0,06 0,06...
  • Seite 186 Tabelle B.1 831C mit PRM831 und 377B02-Mikrofon durchschnittliche Frequenzgänge und vom Standard IEC 61672-1 geforderte Korrekturen 11.885,02 -0,01 0,01 -0,20 -0,21 0,21 0,55 12.589,25 0,23 -0,23 -0,26 -0,03 0,03 0,55 13.335,21 0,24 -0,24 -0,26 -0,02 0,02 1,00 14.125,38 0,08 -0,08 -0,15 -0,07 0,07...
  • Seite 187 Tabelle B.2 Richtempfindlichkeit des 3 1/2“-Windschutzes 0,20 0,23 0,23 0,13 0,13 0,17 0,10 0,17 0,23 0,20 0,13 0,13 0,10 1.122,02 0,20 0,10 0,23 0,07 0,13 0,17 0,10 0,17 0,13 0,20 0,13 0,17 0,10 1.188,50 0,13 0,17 0,23 0,17 0,13 0,17 0,23 0,13 0,23...

  • Seite 188: Windschutzrichtung

    -1,97 -2,23 -2,13 -1,97 -1,67 19.952,62 1. Die Korrekturwerte, die von den Messdaten abgezogen werden müssen, wenn Sie das Larson Davis ½“ ½“- Windschutzmodell WS001 3 D. mit einem Mikrofon von Larson Davis verwenden, sind in der nachstehenden Tabelle angegeben.
  • Seite 189 Eigenrauschens des Mikrofons j) Höchster Schalldruckpegel Der Larson Davis 831C ist für einen maximalen Schalldruckpegel von 140 dB bei Übersteuerung ausgelegt. Die höchste Spannung von Peak zu Peak liegt mit dem ASP090 bei 28 Vpp. k) Spannungsbereich des Batteriestroms Der 831C entspricht diesem Standard bei einer Batterie-Versorgungsspannung von maximal 16,8 V.

  • Seite 190: Elektromagnetische Feldorientierung

    ABBILDUNG B-2 Elektromagnetische Feldorientierung Hauptrichtung des elektromagnetischen Feldes SoundAdvisor Modell 831C...

  • Seite 191: Glossar

    C.1 Übersicht Dieser Anhang enthält technische Definitionen wichtiger Begriffe im Bereich Akustik und Schwingungen, die häufig für Larson Davis Instrumente verwendet werden. Zusätzliche Definitionen finden Sie im Dokument S1.1-1994 (R2004) des American National Standards Institute. Die spezifische Verwendung der definierten Begriffe finden Sie im Fließtext.
  • Seite 192 Bewertung der Dauer der Einwirkung eines Gemeinschaftslärmpegels unter Äquivalenter Berücksichtigung aller Schallquellen, die abends, tags und nachts jeweils Gemeinschafts- unterschiedlich auf den Schallpegel einwirken. Die Gleichung dafür lautet: lärmpegel (CNEL, Der durchgehende äquivalente Schallpegel wird in der Regel auf Stundenbasis berechnet; er wird in der Formel mit L angegeben.
  • Seite 193 Standard: ANSI S1.25 Schallpegel, der bei konstanter Einwirkung während der als Kriterium festgelegten Kriterium Dauer eine Lärmdosis von 100 % erzeugt. Das aktuelle OSHA Kriterium Pegel ist 90 dB. Schallpegel (L Standard: ANSI S12.19 Persönliche Pegel eines konstanten Schalls während der als Kriterium festgelegten Dauer, der die Tägliche gleiche Schallenergie hat, wie der tatsächliche ungleichmäßige Schall während eines spezifischen Zeitraums.
  • Seite 194 Der durchgehende äquivalente Schallpegel (siehe Definition) wird in der Regel auf Stundenbasis berechnet; er wird in der Formel mit L angegeben. Die Werte für die Stunden zwischen Mitternacht und 7 Uhr wurden um 10 erhöht, um eine geringere Lärmtoleranz während der Schlafenszeit abzubilden. Das gleiche gilt für den Zeitraum von 22 Uhr bis Mitternacht.
  • Seite 195 Werte der Multiplikation der ursprünglichen Größe entspricht. Tabelle C.1 Schallpegel Leistungsform, quadrierte Einheiten Pegelform Verhältnis des Werts zur Exponentialform des 10•Exponent Referenz Verhältnisses 1.000 10.000 100.000 1.000,000 Jedes Mal, wenn sich der Schalldruckpegel um 6 dB erhöht, wird der dazugehörige Schalldruckwert verdoppelt und dadurch mit 2 multipliziert.
  • Seite 196 aus der Klammer heraus bewegt, anstelle von 10 log zu 20 log wird und so lineare oder quadrierte Einheiten ausgleicht. Bitte beachten Sie, dass es unzulässig ist, 20 log für quadrierte Einheiten zu verwenden, da dieser Ausdruck voraussetzt, dass lineare Einheiten wie der Schalldruck in der Akustik oder die Spannung in der Elektrotechnik verwendet werden.
  • Seite 197 Konstanter Schallpegel, der eine Person der gleichen Lärmdosis aussetzen würde, 8-stündiger wie die tatsächlichen (ungleichmäßigen) Schallpegel. Die Gleichung dafür lautet: durchschnittl.  zeitbewerteter Schallpegel (L TWA(8)) HINWEIS: Diese Definition gilt nur, wenn die als Kriterium festgelegte Dauer 8 Std. ist. Standard: ANSI S12.19 Pegel eines konstanten Schalls über einen spezifischen Zeitraum, der die gleiche Energie-...
  • Seite 198 bei 1.000 Hz und die Wellenlänge beträgt 0,335 m. Siehe Definition „Akustisches Nahfeld“, um die Vorteile des akustischen Fernfeldes zu verstehen. Geometrisches Fernfeld: Die Entfernung zur Schallquelle ist größer als die größte Abmessung der Schallquelle. Im Fernfeld kann die Geometrie einer Schallquelle vernachlässigt werden.
  • Seite 199 A-Bewertung: Filter, der die Pegel eines Frequenzspektrums auf die gleiche Weise anpasst, wie das menschliche Ohr, wenn es niedrigen Schallpegeln ausgesetzt ist. Diese Bewertung wird meistens zur Bewertung von Umgebungsgeräuschen verwendet. Siehe Tabelle unten. B-Bewertung: Filter, der die Pegel eines Frequenzspektrums auf die gleiche Weise anpasst, wie das menschliche Ohr, wenn es höheren Schallpegeln ausgesetzt ist.

  • Seite 200: Richtlinien Für Das Mikrofon

    Tabelle C.4 Filterfrequenzgang Mittenfrequenzen, Hz Bewertung von Netzfrequenzgängen 1 Oktave Oktave 2.000 2.000 -0,1 -0,2 2.500 -0,2 -0,3 3.150 -0,4 -0,5 4.000 4.000 -0,7 -0,8 5.000 -1,2 -1,3 6.300 -0,1 -1,9 -2,0 8.000 8.000 -1,1 -2,9 -3,0 10.000 -2,5 -4,3 -4,4 12.500 -4,3...
  • Seite 201 Frontaler Einfall (Freifeld): Das Mikrofon wurde so eingestellt, dass es in reflexionsarmen Räumen einen flachen Frequenzgang hat, wenn es auf die Schallquelle gerichtet wird. Zufallsbedingter Einfall: Das Mikrofon wurde so eingestellt, dass es bei Schallwellen, die aus allen Richtungen auf das Mikrofon treffen, einen eher flachen Frequenzgang hat. Druck: Das Mikrofon wurde nicht so eingestellt, dass es für Schallwellen, die aus allen Richtungen auf das Mikrofon treffen, einen überwiegend flachen Frequenzgang hat.
  • Seite 202 Verhaltensregeln: 1. Verwenden Sie das Mikrofon nicht bei Frequenzen, welche die Herstellerangaben überschreiten. Verwenden Sie für höhere Frequenzgänge kleinere Mikrofone. 2. Verwenden Sie ein Mikrofon für Freifeld oder zufallsbedingten Einfall, um den Einfluss der Ausrichtung zu minimieren. Ein Mikrofon erfasst Einwirkungen aus allen Richtungen: In der Regel soll der Schallpegel einer bestimmten Quelle gemessen werden, aber die meisten Mikrofone sind nicht direktional und messen dessen ungeachtet alle Pegel in ihrem Erfassungsbereich.

  • Seite 203: Vorverstärker

    Rosa: Ein zufälliger Schall, der pro Oktave eine konstante Energie beibehält. Rosa Licht ähnlich rosa Rauschen insofern, als es in den niedrigeren Frequenzen einen höheren Pegel hat (rotes Ende des Spektrums). Weiß: Ein zufälliger Schall, der bei jeder Frequenz die gleiche Energie aufweist. In dieser Hinsicht ist er vergleichbar mit weißem Licht.
  • Seite 204 Die schnelle, oszillierende Druckveränderung in einem (festen, flüssigen oder Schall gasförmigen) Medium, die sich zu entfernten Punkten hin ausbreitet. Er ist durch die Veränderung von Dichte, Druck, Bewegung, Temperatur und andere physikalische Größen charakterisiert. Schnelle Veränderungen in einem Medium sind nicht unbedingt Schall, insbesondere wenn sie sich nicht ausbreiten (Windgeräusche).
  • Seite 205 Der Schalldruck wird über einen bestimmten Zeitraum (T ) quadriert und integriert. Dies wird Schallexposition genannt und in Pascal-Quadratsekunden oder Pascal-Quadratstunden angegeben. P 20 µPa und T ist die 0 ist der Referenzdruck von Referenzzeit von 1 Sekunde. Das Ergebnis wird dann in die logarithmische Form gebracht.
  • Seite 206 Schalldruckpegel (SPL, Lp) Der Schalldruck wird quadriert und der Durchschnitt eines bestimmten Zeitraums ermittelt. Im Gegensatz zum gleitenden Durchschnitt werden die Schalldrücke während aller Zeitintervalle gleich bewertet. Dies ist die logarithmische Form des Schalldrucks. Der Schallleistungspegel wird auch durch die Ergänzung Dezibel nach dem Wert ausgedrückt.
  • Seite 207 Unbewerteter Peak: Mit einem Messgerät erfasster Höchstwert eines Schalls mit einer flachen Frequenzbewertung und einem Spitzendetektor Bewerteter Peak: Mit einem Messgerät erfasster Höchstwert eines Schalls dessen Frequenzbewertung nicht flach ist und der keinen Spitzendetektor hat Von einer Quelle ausgegebene Schallleistung Der Wert wird in Watt angegeben. Schallleistung (W) Logarithmische Form der Schallleistung Der Schallleistungspegel wird auch durch die Schallleistungs...

  • Seite 208: Schallausbreitungsgeschwindigkeit

    Schallausbreitungs- Geschwindigkeit, mit der sich die Schallwellen ausbreiten Sie wird in Metern pro geschwindigkeit Sekunde gemessen und darf nicht mit der Schall- oder Partikelgeschwindigkeit verwechselt werden, welche sich auf die physikalische Bewegung des Mediums selbst bezieht. Amplitude von Schall oder Vibration bei verschiedenen Frequenzen Sie wird durch Spektrum einen Zahlensatz angegeben, welcher die Amplitude bei jeder Frequenz bzw.

  • Seite 209: Zeitbewertung

    Wobei TC=T und K der Wechselratenfaktor ist. Er wird für die Bewertung des Risikos von Gehörschädigungen verwendet. Standard: ANSI S12.19 Reaktionsgeschwindigkeit des Detektors eines Schallpegelmessgeräts. Es werden Zeitbewertung mehrere Reaktionsgeschwindigkeiten verwendet. Langsam (S): Die Zeitkonstante ist 1 Sekunde (1.000 ms). Dies ist die langsamste und allgemein verwendete Geschwindigkeit bei Umgebungslärmmessungen.

  • Seite 210: Verwendung Des Gerätes Gemäß Messev

    Hochfrequente Felder von 2,0 GHz bis 2,7 GHz: bis zu einem Effektivwert von 1 V/m Mechanische Schwingungen: bis 1 m/s² Für periodische Prüfungen zu beachten: Einspeisung elektrischer Signale mit Adapter: Larson Davis Adapter ADP008, oder ähnlich verwenden Korrekturwerte Multifrequenzkalibrator / elektrostatische Eichelektrode: B-1...

Inhaltsverzeichnis
