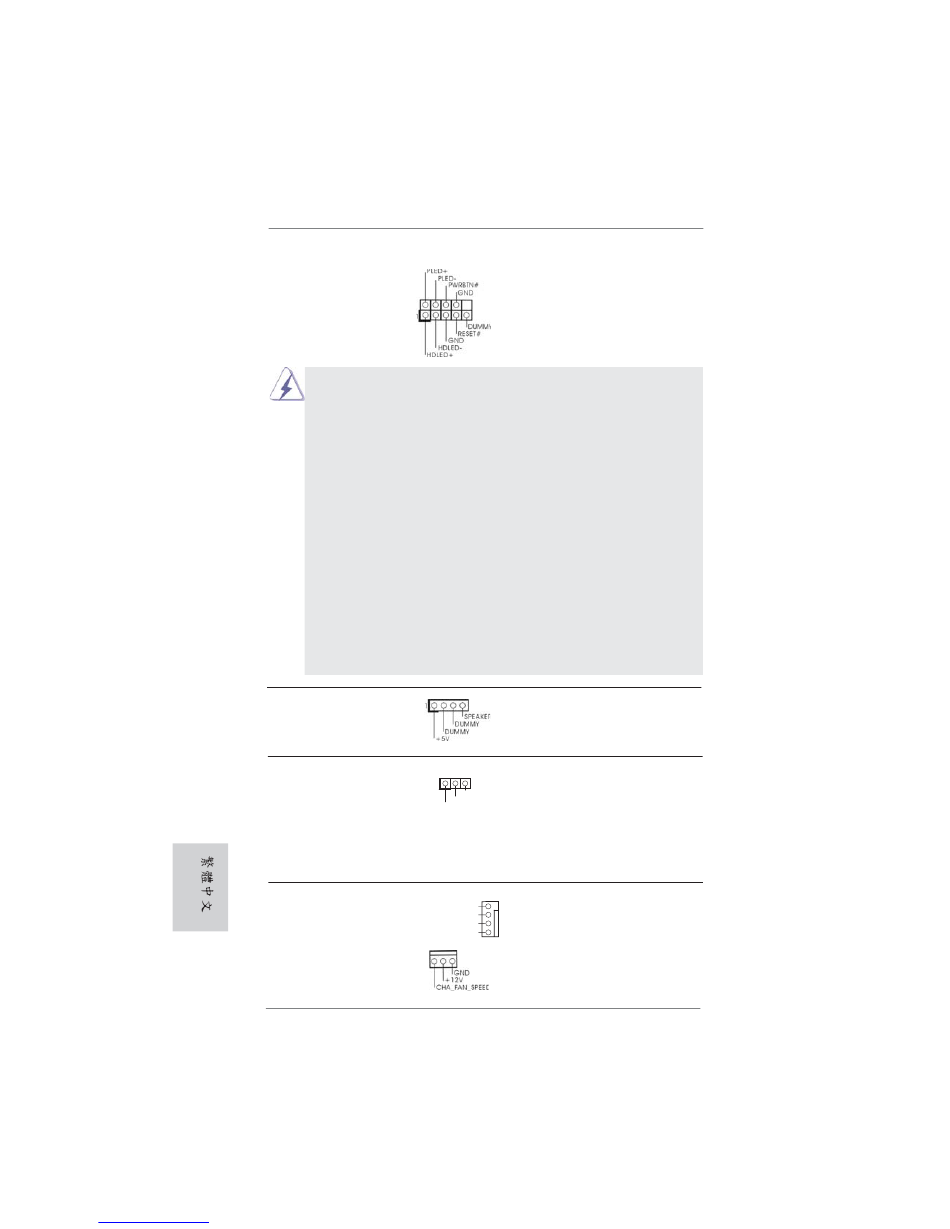

系統面板接頭
(9 針 PANEL1)
( 見第 2 頁第 16 項 )
請根據下面的腳位說明連接機箱上的電源開關、重開按鈕與系統狀態指示
燈到這個接頭。請先注意針腳的正負極。
PWRBTN( 電源開關 ):
連接機箱前面板的電源開關。您可以設定用電源鍵關閉系統的方式。
RESET( 重開開關 ):
連接機箱前面板的重開開關。當電腦當機且無法正常重新啟動時 , 可按下
重開開關重新啟動電腦。
PLED( 系統電源指示燈 ):
連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。當系
統處於 S1/S3 待命模式時 , 此指示燈保持閃爍。當系統處於 S4 待命模式
或關機 (S5) 模式時 , 此指示燈熄滅。
HD LED( 硬碟活動指示燈 ):
連接機箱前面板的硬碟動作指示燈。當硬碟正在讀取或寫入數據時 , 此指
示燈亮起。
前面板設計因機箱不同而有差異。前面板模組一般由電源開關、重開開
關、電源指示燈、硬碟活動指示燈、喇叭等構成。將您的機箱前面板連接
到此接頭時 , 請確認連接線與針腳上的說明相對應。
機箱喇叭接頭
(4 針 SPEAKER1)
( 見第 2 頁第 21 項 )
電源指示燈接頭
(3 針 PLED1)
( 見第 2 頁第 24 項 )
機箱 , 電源風扇接頭
(4 針 CHA_FAN1)
( 見第 2 頁第 33 項 )
(3 針 CHA_FAN2)
( 見第 2 頁第 13 項 )
144
manuals search engine
可接各種不同燈，電源開關及重
啟鍵等各種連線。
請將機箱喇叭連接到這個接頭。
請將機箱電源指示燈連接到此接
1
頭，以指示系統電源狀態。當系
PLED-
PLED+
統正在運行時，LED 指示燈亮。
PLED+
在 S1/S3 模式下，LED 指示燈會
不停閃爍。在 S4 或 S5 模式 ( 關
機 ) 下，LED 指示燈會熄滅。
請將風扇連接線接到這個接頭，
FAN_SPEED_CONTROL
並讓黑線與接地的針腳相接。
CHA_FAN_SPEED
+12V
GND
ASRock P75 Pro3 Motherboard
